ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
19
3.2.4 Import von Leiterplatten in SIPLACE Pro
► Wählen Sie den zu Ihrer Softwareversion passenden Ordner.
► Klicken Sie auf die Datei mit den Leiterplattenprogrammen (Abbildung 3-11).
Abbildung 3-11: Maske für Import von ACT-Leiterplatten
► Klicken Sie auf Open (Abbildung 3-11).
► Klicken Sie auf Weiter (Abbildung 3-12).
Abbildung 3-12: Maske für XML-Datei Import
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
20
HINWEIS
Import von Daten
► Bitte den Zielordner nicht verändern.
► Ankreuzfeld Reduzierte Verzeichnisse nicht auswählen.
Wenn ACT-Daten bereits importiert wurden, erscheint die folgende Maske (Abbildung 3-13).
► Zum Überschreiben der Objekte setzen Sie die Option Die folgenden Objekte sind bereits in
dem/den Zielordner(n) vorhanden. Möchten Sie die Objekte überschreiben? auf Ja.
► Aktivieren Sie die Option Konflikt durch Erzeugen von neuen Bilddaten lösen.
► Klicken Sie auf Weiter.
Abbildung 3-13: Maske mit Info: Konflikt durch Erzeugen von neuen Bilddaten lösen
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
21

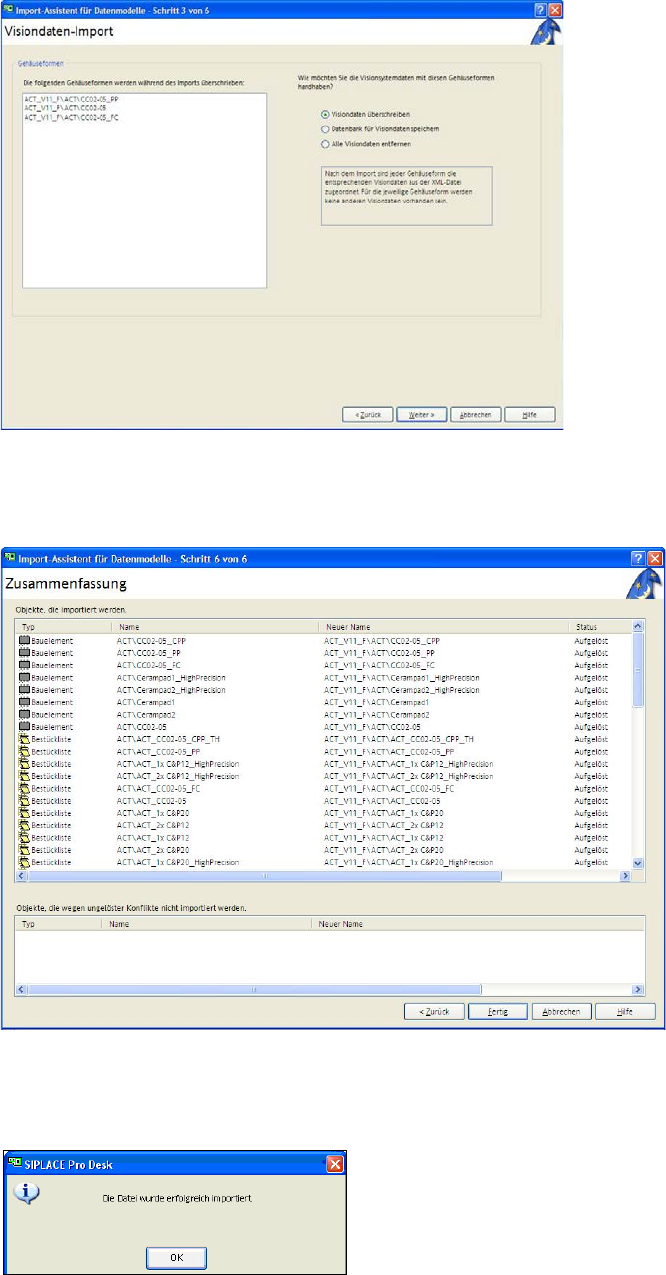

Falls Daten überschrieben werden sollen, wird folgende Maske angezeigt:
Abbildung 3-14: Visiondaten-Import
► Aktivieren Sie die Option Visiondaten überschreiben.
► Klicken Sie auf Weiter.
Abbildung 3-15: Maske für das "Fertigstellen" der Import-Dateien für ACT
► Klicken Sie auf Fertig.
Folgende Meldung wird auf dem Bildschirm angezeigt:
Abbildung 3-16: Maske mit Information Erfolgreicher Daten-Import
► Klicken Sie auf OK.
