A CT mit SSW 6xx / Bedienungsanleit ung Ausgabe 07/2017 57 4.2.5.3 Bericht speichern un ter Stationsso ftware 605.xx ► Klicken Sie auf die Schaltfläche Bericht speichern . Abbildung 4-35: Speichern eines Messberichts (Pr…
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
56
4.2.5.2 Gemessene Offsetwerte korrigieren mit Stationssoftware 605.xx
Nach Beendigung der Messung können Sie den Offset (Mittelwert) manuell in die FK_Off-
Maschinendatei FK_Off.MA eintragen.
Es folgt ein Beispiel für das Eintragen des Offsets (Mittelwert).
Die GUI zeigt das Ergebnis der ACT-Messung. Aufgetragen u.a. der Offset (Mittelwert) in X, Y und
Phi.
Abbildung 4-34: Beispiel Offset (Mittelwert) eines TH, davon Segment 1 angezeigt
► Aktivieren Sie die Checkboxen der Achsen, deren Mittelwert Sie korrigieren wollen.
► Klicken Sie auf die Schaltfläche Offset übernehmen.
► Beenden Sie anschließend die Funktion ACT und fahren Sie die Maschine herunter.
Nach dem Neustart der Maschine können Sie die Funktion ACT wieder starten und die
Bestückung, sowie die Messungen wiederholen.
HINWEIS
Die neuen Offset-Werte werden erst dann berücksichtigt, wenn Sie den Rechner neu
starten!
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
57
4.2.5.3 Bericht speichern unter Stationssoftware 605.xx
► Klicken Sie auf die Schaltfläche Bericht speichern.
Abbildung 4-35: Speichern eines Messberichts (Protokoll)
Im folgenden Dialogfenster können Sie den Bericht der Messergebnisse des ACT im PDF-Format
speichern. Der Maschinentyp, Identifikationsnummer, Transportspur und Datum werden als
Identifizierung der Maschine von der Messung übernommen.
Dateiname:
Dem Namen der Datei in der die Messwerte gespeichert werden wird die Endung .pdf angehängt.
Der Dateiname wird folgendermaßen automatisch erzeugt: ActData.pdf
Sie können den Dateinamen auch selbst wählen, in dem Sie den vorgegebenen Namen
überschreiben und in einem Verzeichnis Ihrer Wahl (bzw. auf externe Speichermedien wie z.B.
USB-Stick) speichern.
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
58

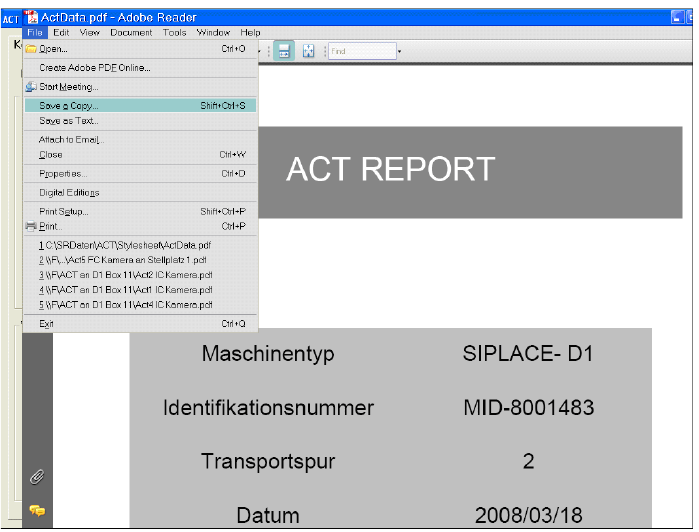

Abbildung 4-36: Messbericht (Protokoll) im PDF-Format
