ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
14
► Ziehen Sie die Folie auf.
► Beginnen Sie an der breiten Seite der Messplatte (Abbildung 3-4).
► Streichen Sie eventuelle auftretende Blasen seitlich aus.

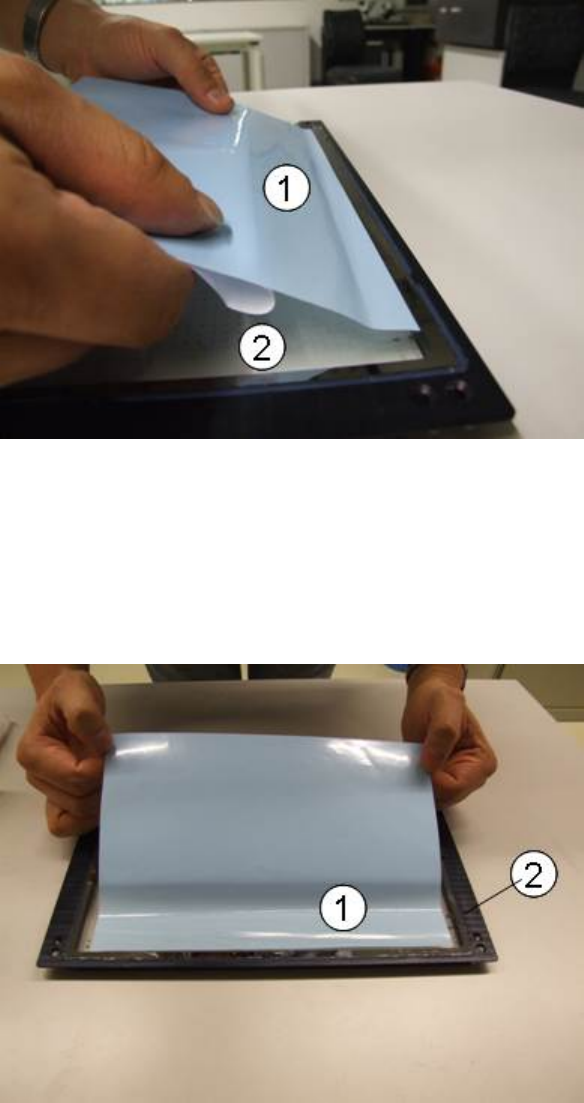

Abbildung 3-4: ACT-Messplatte mit Klebefolie
Legende:
(1) Schutzpapier auf Klebefolie
(2) ACT-Messplatte
► Ziehen Sie die Folie wie in Abbildung 3-5 gezeigt auf.
Abbildung 3-5: Klebetechnik ACT-Messplatte mit Klebefolie
Legende:
(1) Schutzpapier auf Klebefolie
(2) ACT-Messplatte
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
15
► Nehmen Sie ein Tuch und streichen Sie die Folie in der Mitte beginnend sanft auf wie in
Abbildung 3-6 und Abbildung 3-7 gezeigt.

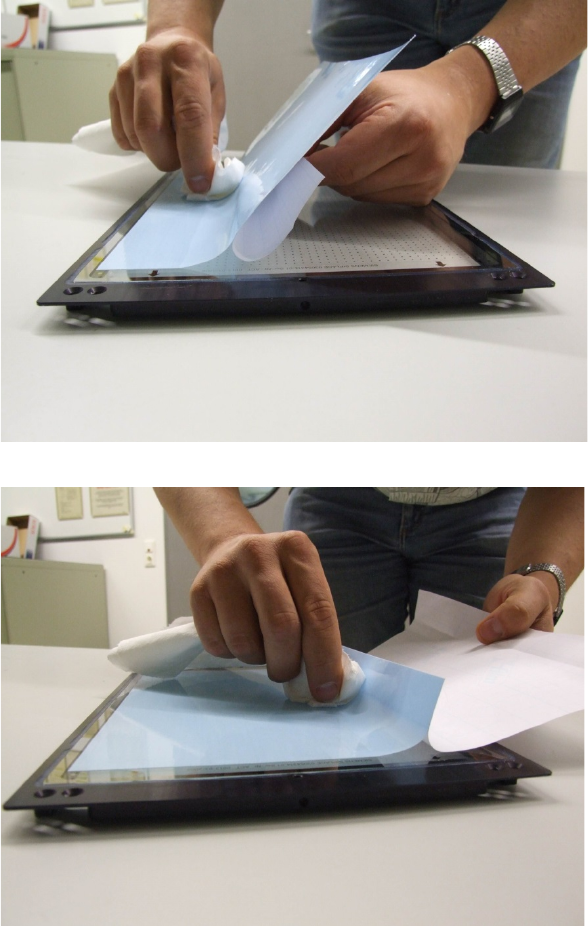

Abbildung 3-6: Klebetechnik ACT-Messplatte mit Klebefolie
Abbildung 3-7: Klebetechnik ACT-Messplatte mit Klebefolie, Anbringen der Folie
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
16
► Ziehen Sie die obere blaue Folie ab.
Die Klebefolie sollte die Messplatte bis zum silbernen Rand (1) abdecken (Abbildung 3-8).
► Achten Sie darauf, dass die globalen Passmarken (2) frei von der Folie bleiben.

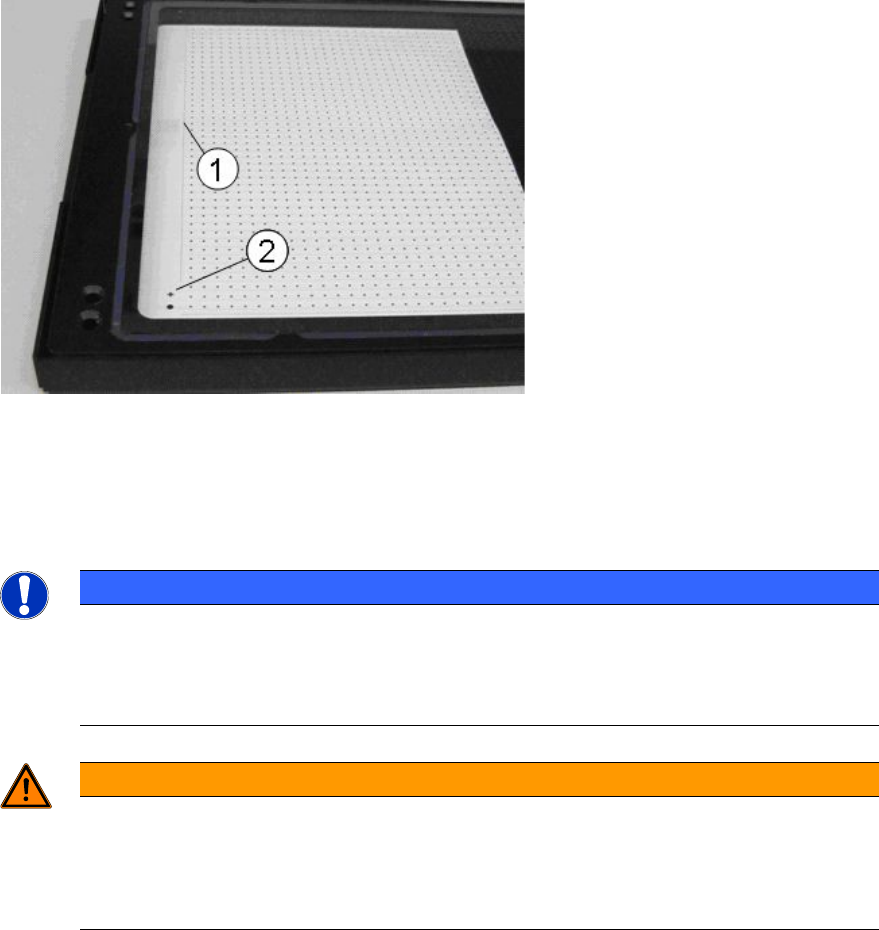

Abbildung 3-8: ACT-Messplatte mit Silberrand und Kreuzmarke
Legende:
(1) Silberrand
(2) Kreuzmarke
HINWEIS
Folie kann mehrmals verwendet werden
Die Bauelemente können nach der Messung vorsichtig von der Folie abgekratzt werden.
Mit einer Folie können somit mehrere (bis zu 20) Bestückungen/Messungen durchgeführt
werden.
WARNUNG
Punktraster nicht verkratzen!
Der Punktraster (3) ist nicht von der Folie überklebt und somit auch nicht geschützt!
► Beim Abkratzen daher immer vom Punktraster (3) weg vorgehen, um nicht die
Bauelemente über den Punktraster zu schieben!
