A CT mit SSW 6xx / Bedienungsanleit ung Ausgabe 07/2017 61 Abbildung 5-7: GUI mit Optionen / Modus ACT
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
60
Die Installation wird vorbereitet.

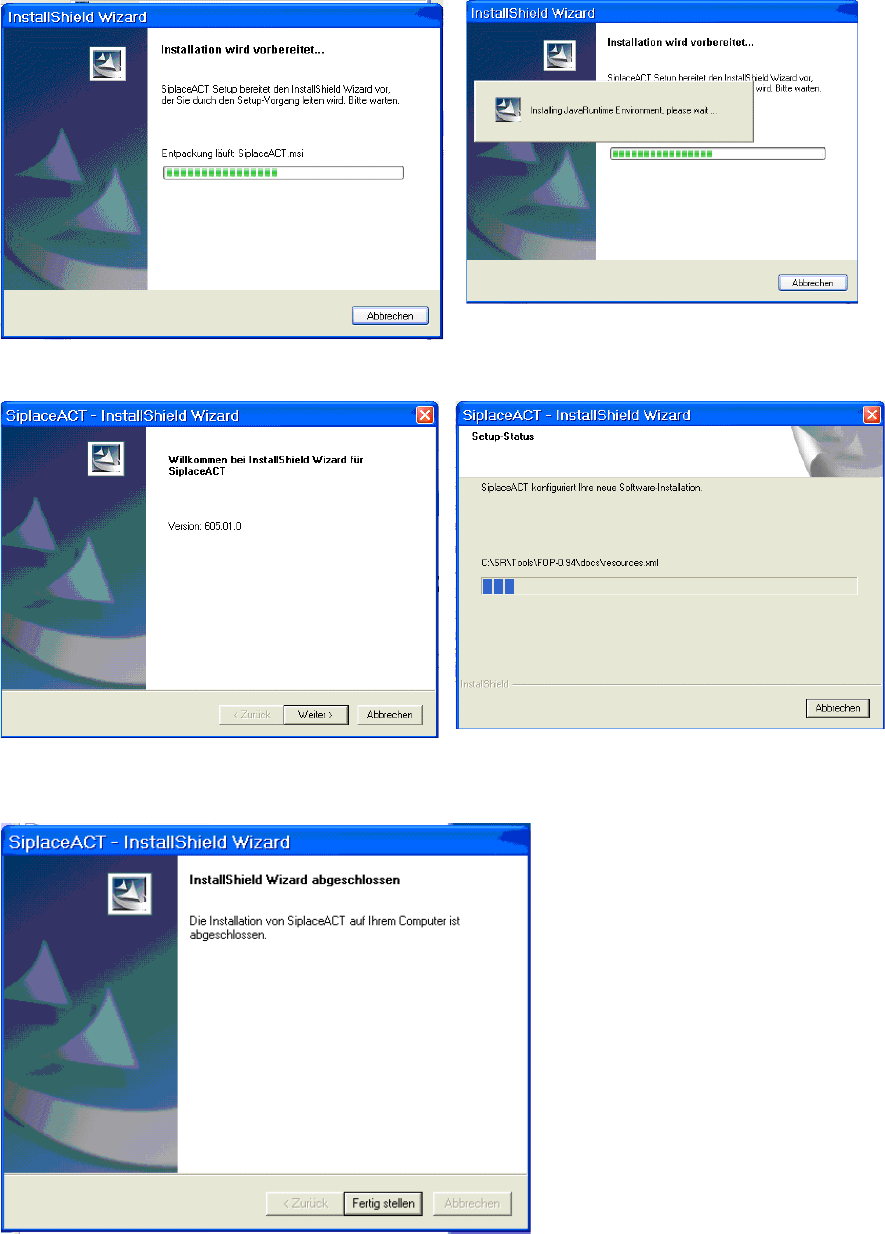

Abbildung 5-4: Vorbereitung zur Installation des ACT
Abbildung 5-5: Installation: Klicken auf Weiter
► Klicken Sie auf Weiter.
Abbildung 5-6: Beenden der ACT-Installation
► Klicken Sie auf Fertig stellen, um die ACT-Installation zu beenden.
► Starten Sie die Maschine neu.
An der GUI des Stationsrechners wird unter Optionen der Modus ACT angezeigt (Abbildung 6-7).
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
61
Abbildung 5-7: GUI mit Optionen / Modus ACT
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
62
6 Problemlösung
6.1 Vorgabe von falschen Bestückprogrammen
Wenn andere Daten von SIPLACE Pro vorgegeben werden oder Änderungen an den ACT-
Objekten in SIPLACE Pro (Ordnernamen und Objektnamen von Bauelementen) durchgeführt,
treten folgende Fehlermeldungen an der Station auf.
ACT an Stationssoftware 605.x
6.2 Messfehler
6.2.1 Mehrere Bauelemente können nicht gemessen werden
Die ACT-Messung wird mit Auflicht durchgeführt.
D.h., für die Ausleuchtung des Bauelements auf der Platte wird die Beleuchtung der LP-Kamera
verwendet.
Um den Kontrast im Bild konstant zu halten, wird auf der Unterseite der ACT-Glasplatte die
sogenannte Auflichtplatte (schwarzes Schutzblech) eingesetzt.
Möglicherweise wurde diese Auflichtplatte nicht eingelegt oder sie ist verkratzt oder verschmutzt.
Siehe Abschnitt 4.2.3.
6.2.2 Verschmutzung Bauelemente / Folie
Prinzipiell kann die doppelseitige Klebefolie so oft verwendet werden bis (zu viele) Messfehler oder
Ausreißer auftreten.
"Ausreißer" haben nicht selten ihre Ursache in Schmutzpartikeln auf der Klebefolie.
Z.B.: Brösel, Fussel, Haare, Abrieb oder Partikel von Abkratzhilfsmitteln (z.B: Leiterplattenkanten),
örtlich konzentrierte Klebemasse/Reste, etc.
Diese Partikel können die optische Vermessung der Passmarken stören oder ein Verrutschen,
Verkippen oder Verdrehen der Bauelemente beim Aufsetzen verursachen, was nicht dem
Bestückprozess angelastet werden darf.
► Prüfen Sie die Folie nach jedem Abkratzen mit ausreichender Beleuchtung aus mehreren
Blickwinkeln.
Wenn die Anzahl der Fehlmessungen eine bestimmte Grenze überschreitet, ist das
Gesamtergebnis statistisch zweifelhaft oder ein Hinweis auf ein anderes Problem.
Bis zur Stationssoftware 707.x gibt es keine Ausgabe, welche Merkmale nicht erkannt wurden.
