A CT mit SSW 6xx / Bedienungsanleit ung Ausgabe 07/2017 23 Abbildung 3- 19 zei gt als Beispiel die B eschreibung ei ner bestückten A CT - Leiterplatte mi t CC02 - 05 Glasbauelement en für Twin Head: Abbildung 3-19 : Beis…
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
22
Die nächste Maske wird angezeigt, in der Sie die Ordnerstruktur für die Leiterplatten sehen.

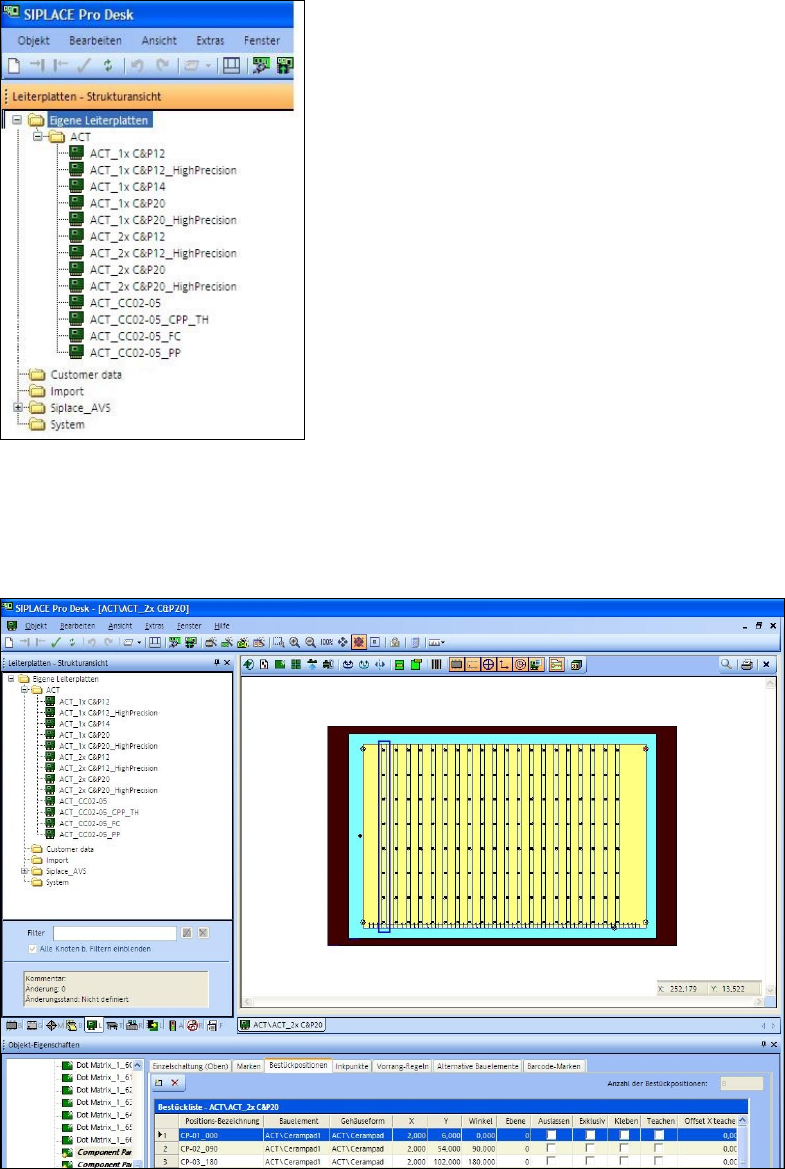

Abbildung 3-17: Ordnerstruktur unter SIPLACE Pro
Abbildung 3-18 zeigt als Beispiel die ACT-Leiterplatte mit bestückten Keramikbauelementen.
Außerdem werden die Ordnerstruktur und die abwechselnden Bauelementbezeichnungen
Cerampad1 und Cerampad2 für die abwechselnde Bestückung durch beide C&P20-Köpfe
angezeigt.
Abbildung 3-18: Beispiel: Leiterplattenbeschreibung für ACT unter SIPLACE Pro für 2xC&P20
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
24
3.2.5 Import von Tischen
Der Vorgang "Import von Tischen" entspricht dem des Importieren der Leiterplatten (siehe
vorheriger Abschnitt).
► Gehen Sie zunächst vor wie in Abbildung 3-20 und Abbildung 3-21 beschrieben.
Abbildung 3-20: XML-Datei auf der ACT-CD für den Import der Tische auf SIPLACE Pro
► Wählen Sie die XML-Datei für die Tische aus der ACT-CD aus.
► Klicken Sie auf Open.
Folgende Maske wird angezeigt:
Abbildung 3-21: Import XML-Datei für Tische unter SIPLACE Pro
