A CT mit SSW 6xx / Bedienungsanleit ung Ausgabe 07/2017 14 ► Ziehen Sie die Folie auf . ► Beginnen Sie an der b reiten Seite der M essplatte ( Abbi ldung 3-4 ). ► Streichen Sie eventuelle auft retende Blasen seitl ich au…
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
13
HINWEIS
Sauberkeit der Platte und der Glasbauelemente
Für eine einwandfreie Messung ist unbedingt darauf zu achten, dass die Messplatte und
die Bauelemente frei von Verunreinigungen sind (insbesondere die Marken in den Ecken
der Glasbauelemente).
Die Glasbauelemente sollten mit einem Glasreiniger gereinigt werden (z.B. Viss
Universal Glasreiniger der Fa. Lever).
► Reinigen Sie die Messplatte und ziehen Sie die doppelseitige Klebefolie wie unten beschrieben
auf.
HINWEIS
Folie blasenfrei kleben
►
Achten Sie unbedingt darauf, dass die Folie auf der Messplatte blasenfrei aufgeklebt
ist.
Vorgehensweise für das Aufziehen der Folie
► Entfernen Sie einen schmalen Streifen des Schutzpapiers von der Folie (Abbildung 3-3).

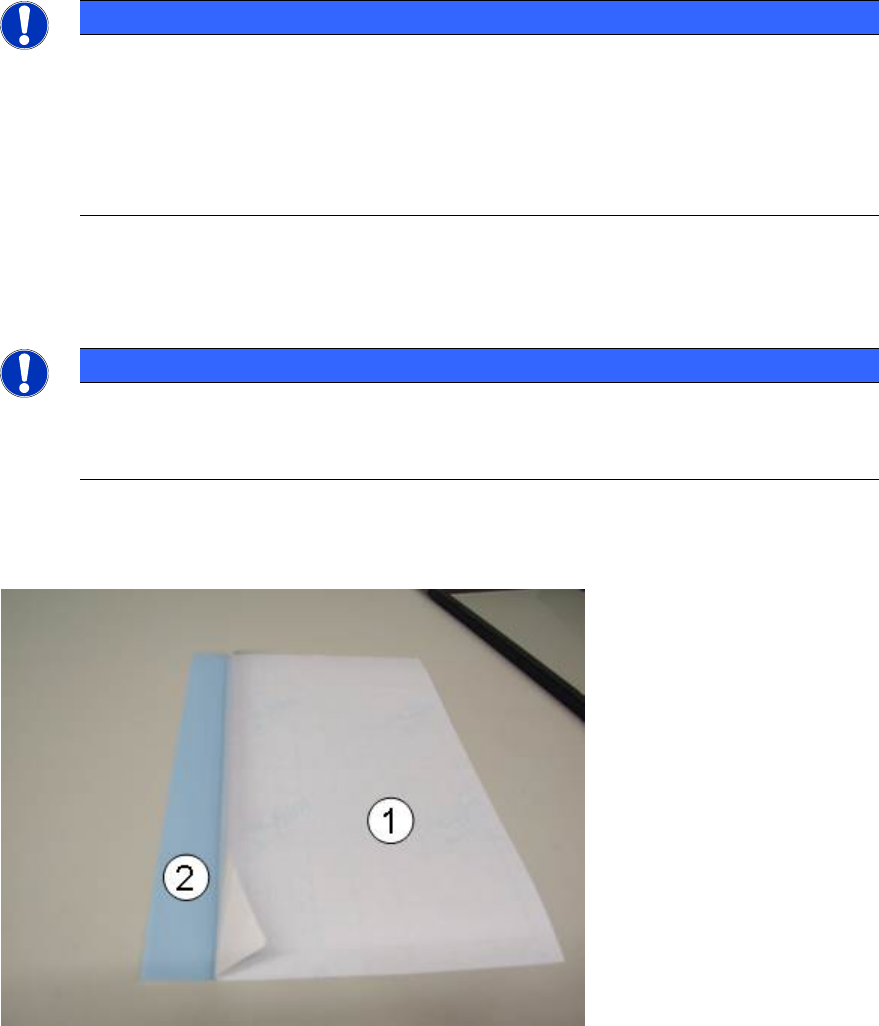

Abbildung 3-3: Klebefolie mit Schutzpapier
Legende:
(1) Schutzpapier auf Klebefolie
(2) Klebefolie
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
14
► Ziehen Sie die Folie auf.
► Beginnen Sie an der breiten Seite der Messplatte (Abbildung 3-4).
► Streichen Sie eventuelle auftretende Blasen seitlich aus.
Abbildung 3-4: ACT-Messplatte mit Klebefolie
Legende:
(1) Schutzpapier auf Klebefolie
(2) ACT-Messplatte
► Ziehen Sie die Folie wie in Abbildung 3-5 gezeigt auf.
Abbildung 3-5: Klebetechnik ACT-Messplatte mit Klebefolie
Legende:
(1) Schutzpapier auf Klebefolie
(2) ACT-Messplatte
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
15
► Nehmen Sie ein Tuch und streichen Sie die Folie in der Mitte beginnend sanft auf wie in
Abbildung 3-6 und Abbildung 3-7 gezeigt.
Abbildung 3-6: Klebetechnik ACT-Messplatte mit Klebefolie
Abbildung 3-7: Klebetechnik ACT-Messplatte mit Klebefolie, Anbringen der Folie
