■ 间距移动

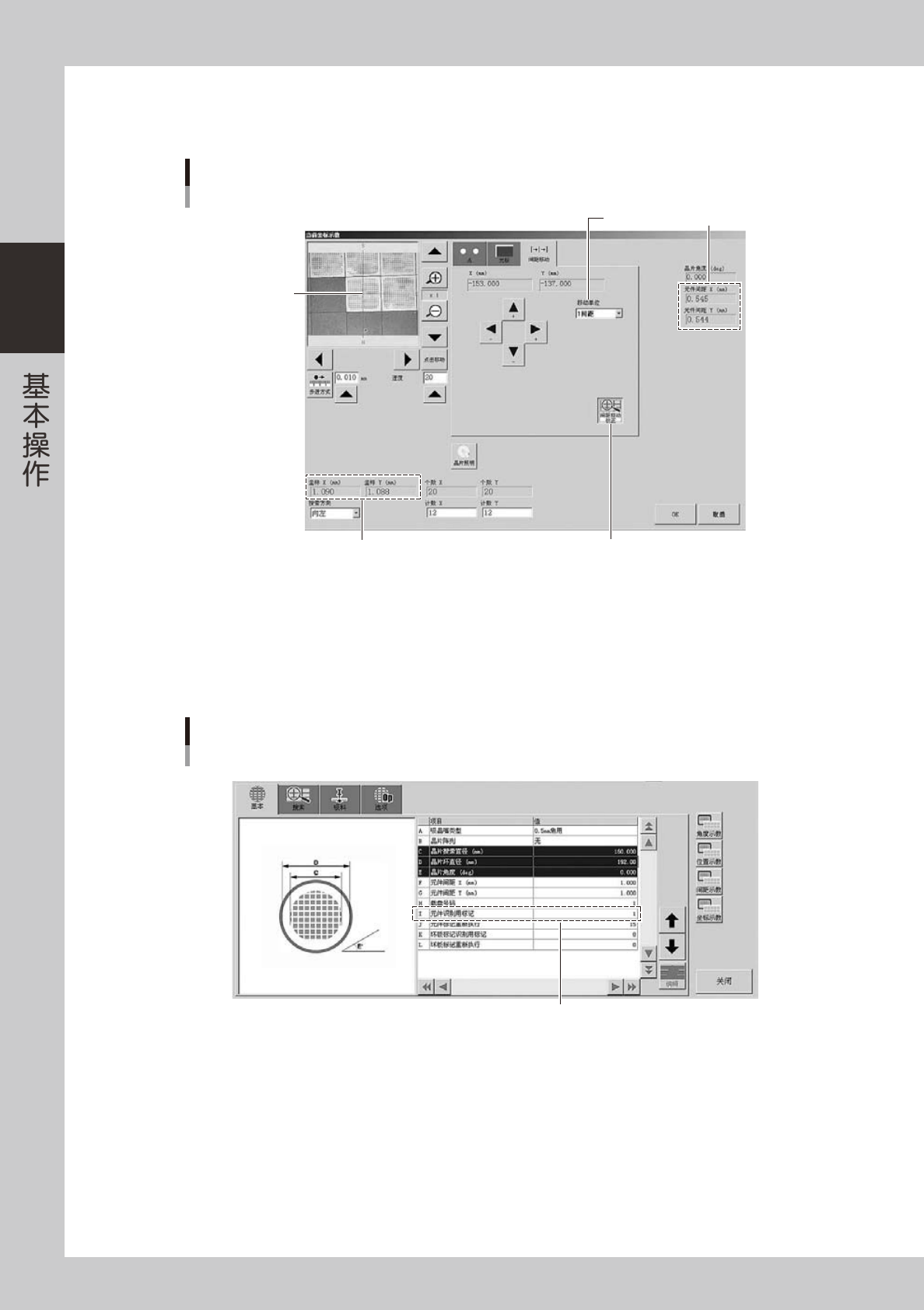

间距移动，通过按「间距移动」选项卡内的方向按钮，可以按间距移动相机。通过间距移动进行校正，可以跟踪元件的中心。
每移动1次间距，
十字光标就移动
到1个元件的中心
按此按钮当前坐标
示教画面
间距移动
所设置的间距移动单位
26225-H0-00
[ 移动单位 ]
默认值为「1 间距」，但可以选择「2 间距」或「5 间距」。
[ 间距移动校正 ] 按钮
如果按下此按钮，移动间距时会识别元件的位置并显示在画面中心。但，如果想要执行间距移动校正时，必须在「晶片信息」
→「基本」选项卡内的「I ：元件识别用标记」中指定标记号码。
设置此处
晶片信息
元件识别用标记
26226-H0-00
2-45
2
4.2.5 晶片扩张器和载盘固定夹的更换
想要在晶片托盘交换器更换不同尺寸的载料箱 ( 不同尺寸的晶片环 ) 时，必须同时更换晶片扩张器和载盘固定夹。
下面，介绍更换方法。
c
注意
操作步骤中有拔出和插入插头的步骤，务必关闭机器的电源。如果不关闭电源就操作，可能会导致机器发生故障。
■ 晶片扩张器
1
关闭贴片机的电源。
2
拔出线束的插头。
1. 打开贴片机背面的安全盖。
2. 拔出下图所示的插头 (PLT STG)。
3. 用 1.5mm 的扳手拆卸固定线束托架的 4 根螺栓。

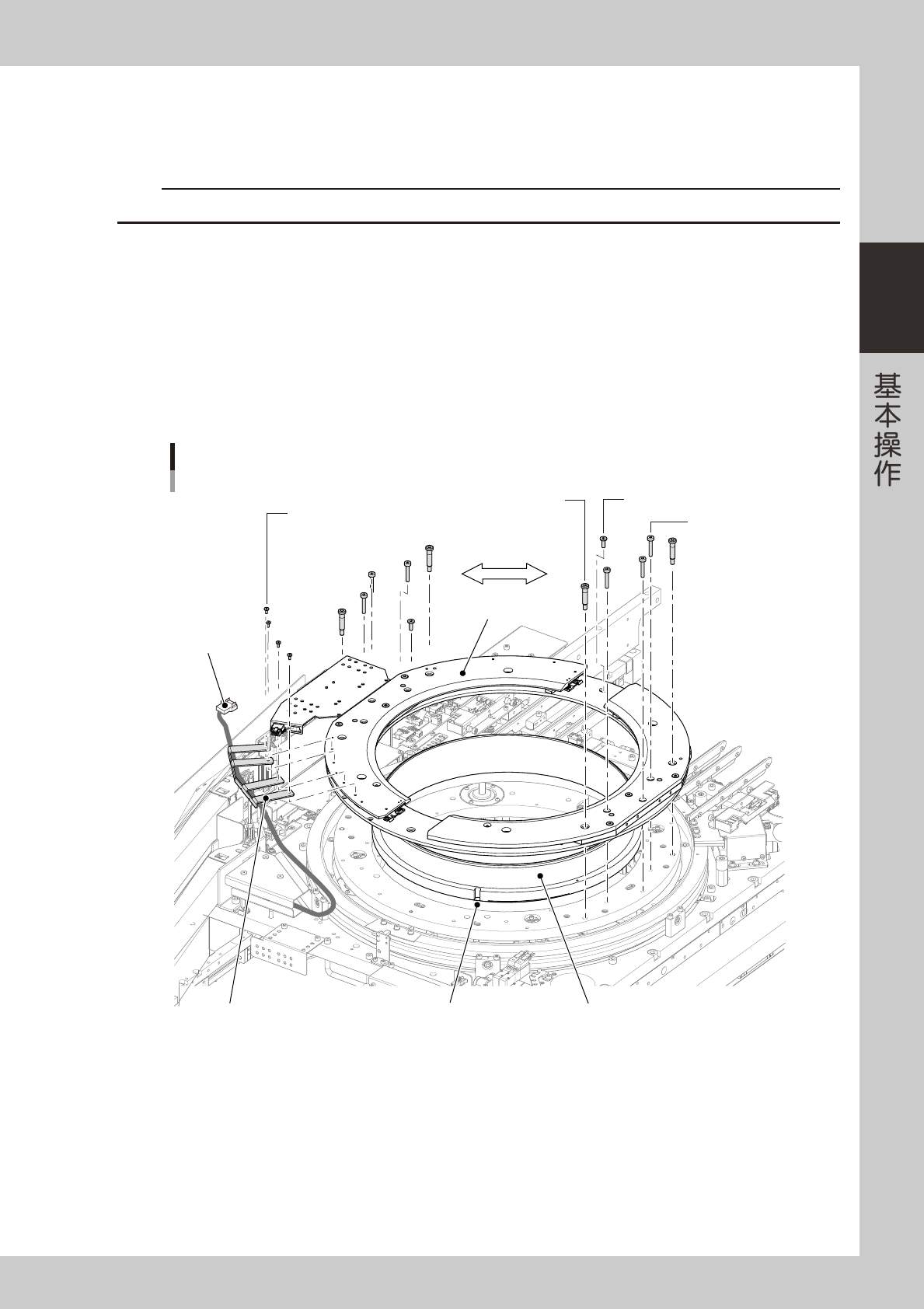

晶片扩张器的更换
双头螺栓
(4mm扳手)
固定螺栓的排列
左右对称
固定螺栓 5-10 (3mm扳手)
固定线束托架的螺栓
(1.5mm扳手)
插头 (PLT STG)
固定螺栓 5-25
(3mm扳手)
附环
扩晶环定位部线束托架
25226-H0-00
3
拆卸固定附环的螺栓。
1. 参考上图用 4mm 扳手拆卸双头螺栓。
2. 其它的固定螺栓用 3mm 扳手拆卸。
2-46
2
4
取出附环和扩晶环。
扩晶环没有螺栓等固定，可以直接取出。
c
注意
取出附环时，切勿碰伤晶片识别相机和扩晶环。此外，晶片扩张器很重，操作时小心落下砸伤脚。
5
放置更换用的晶片扩张器。
1. 将扩晶环对准定位销嵌入。
2. 将附环对准安装孔放入。
c
注意
放置晶片扩张器之前，务必先确认背面没有附着异物。
6
固定附环。
1. 用 4mm 扳手安装左右 4 根双头螺栓。
2. 剩下的 8 根固定螺栓用 3mm 扳手安装。
7
固定线束托架。
用 1.5mm 扳手将线束托架固定在附环上。
8
插入插头。
将插头 (PLT STG) 插入原来的位置。
