2.选配装置
本章节，介绍选配装置的名称和功能。

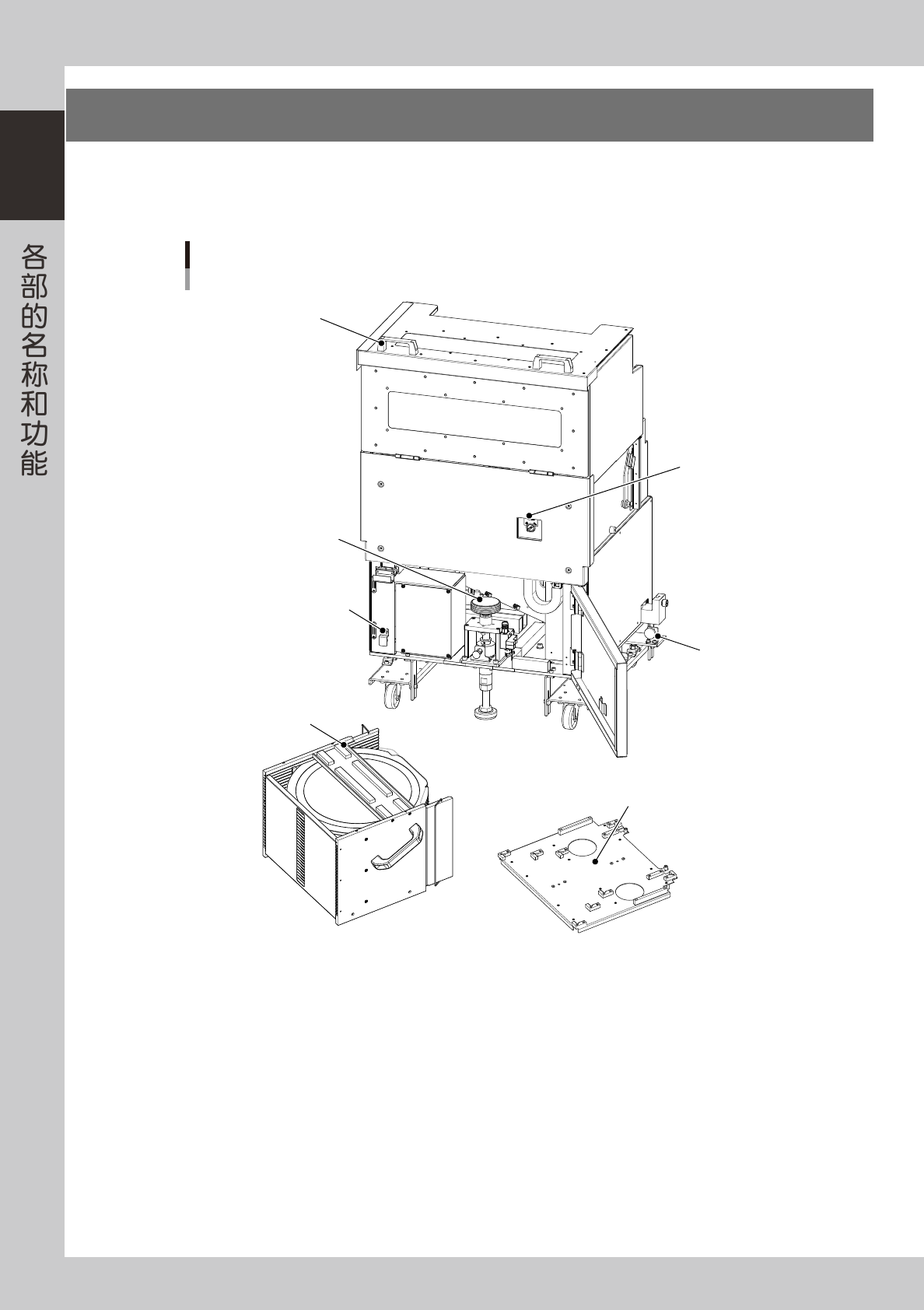

■ 载料箱安装部
晶片托盘交换器
载料箱装载柜侧
载料箱位置切换开关
顶起用手柄
LZ轴制动器解除按钮
固定用旋钮
安全盖开关用把手
载料箱
载料箱垫板
(6英寸/8英寸/晶片载盘用)
25105-H0-00
固定用旋钮 ( 左右各 1 处 )
将晶片托盘交换器安装在混合式贴片机，或使晶片托盘交换器脱离混合式贴片机时使用。
顶起用手柄
转动此手柄顶起晶片装载部，使晶片升至可以被抽出的位置。
安全盖开关用把手
更换载料箱时，向自己一侧拉动此把手可以打开安全盖。
LZ 轴制动器解除按钮
一般不使用。需要解除 LZ 轴的制动状态时使用。
载料箱位置切换开关
旋至「SETUP」侧时，升降部移至载料箱更换位置 ( 最上层 )。除了更换载料箱，一般都固定在「AUTO」侧。
1-5
1

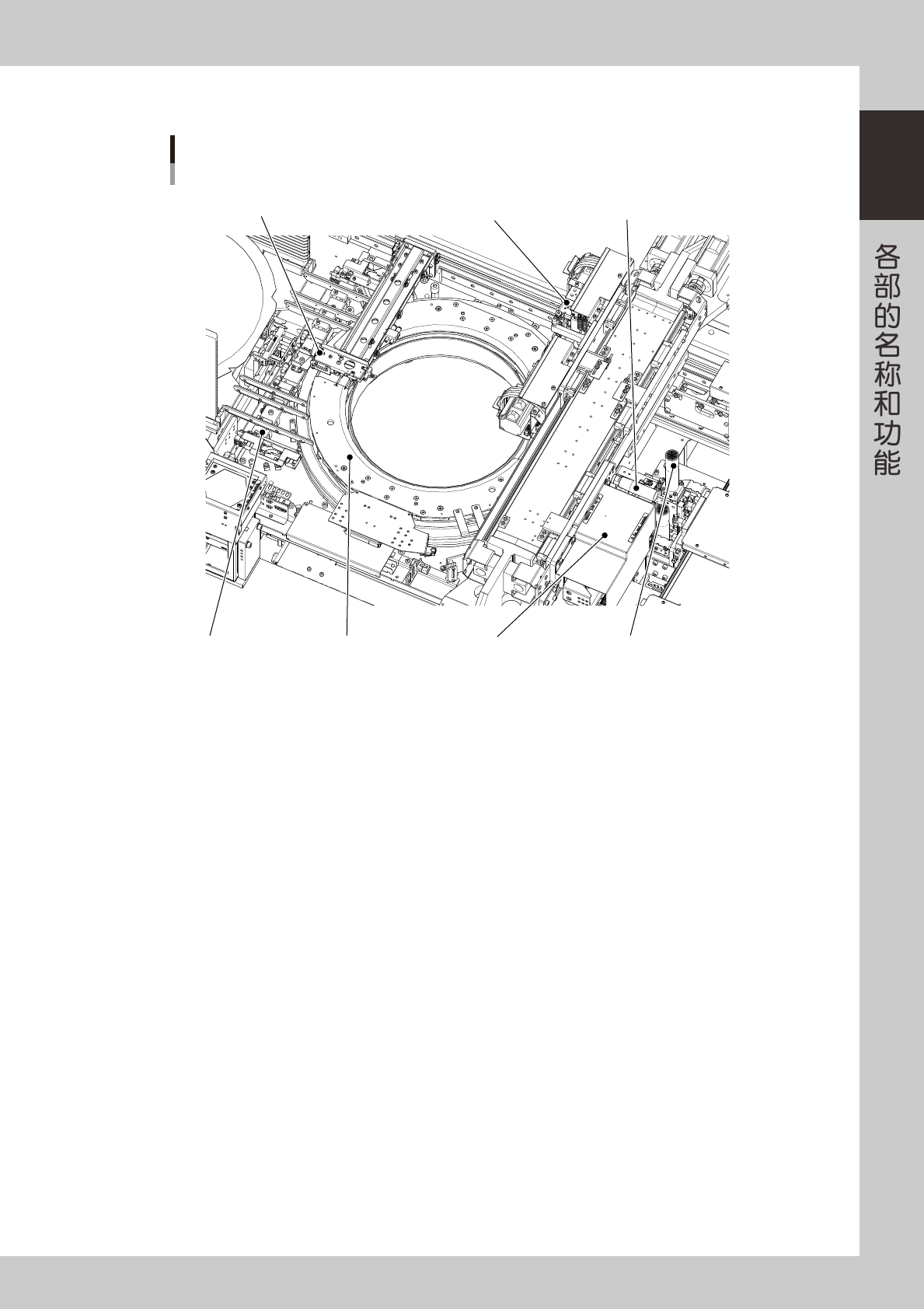

■ 晶片操作部
晶片托盘交换器
贴片机侧
抽出晶片环用抓手
晶片扩张器载盘固定夹
吸晶头
上顶器晶片识别相机
移动晶片识别相机用手柄
25106-H0-00
‧
抽出晶片环用抓手
从载料箱中抽出晶片环或晶片载盘时使用。
‧
吸晶头
吸附晶片元件的旋转式吸头。在 A、B2 个吸晶头上可以分别安装 2 种吸晶嘴。
‧
元件固定部 ( 晶片扩张器 )
夹住晶片环或晶片载盘进行固定。根据晶片元件的尺寸，分别备有 12 英寸、8 英寸、6 英寸、晶片载盘用的晶片扩张器。
‧
上顶器 ( 含顶针 )
用顶针从晶片元件下方顶晶片使其剥离切块胶带。
‧
晶片识别相机
识别晶片用相机。出厂时，可以根据所用晶片的尺寸从 2 种不同视野的相机中选择 1 种装配。
‧
移动晶片识别相机用手柄
想要移动晶片识别相机时使用。
‧
载盘固定夹
从晶片装载部抽出晶片元件时用的导轨，同时也有校正晶片环倾斜的功能。
与晶片扩张器一样，分别备有适合各晶片尺寸用的载盘固定夹。
1-6
1

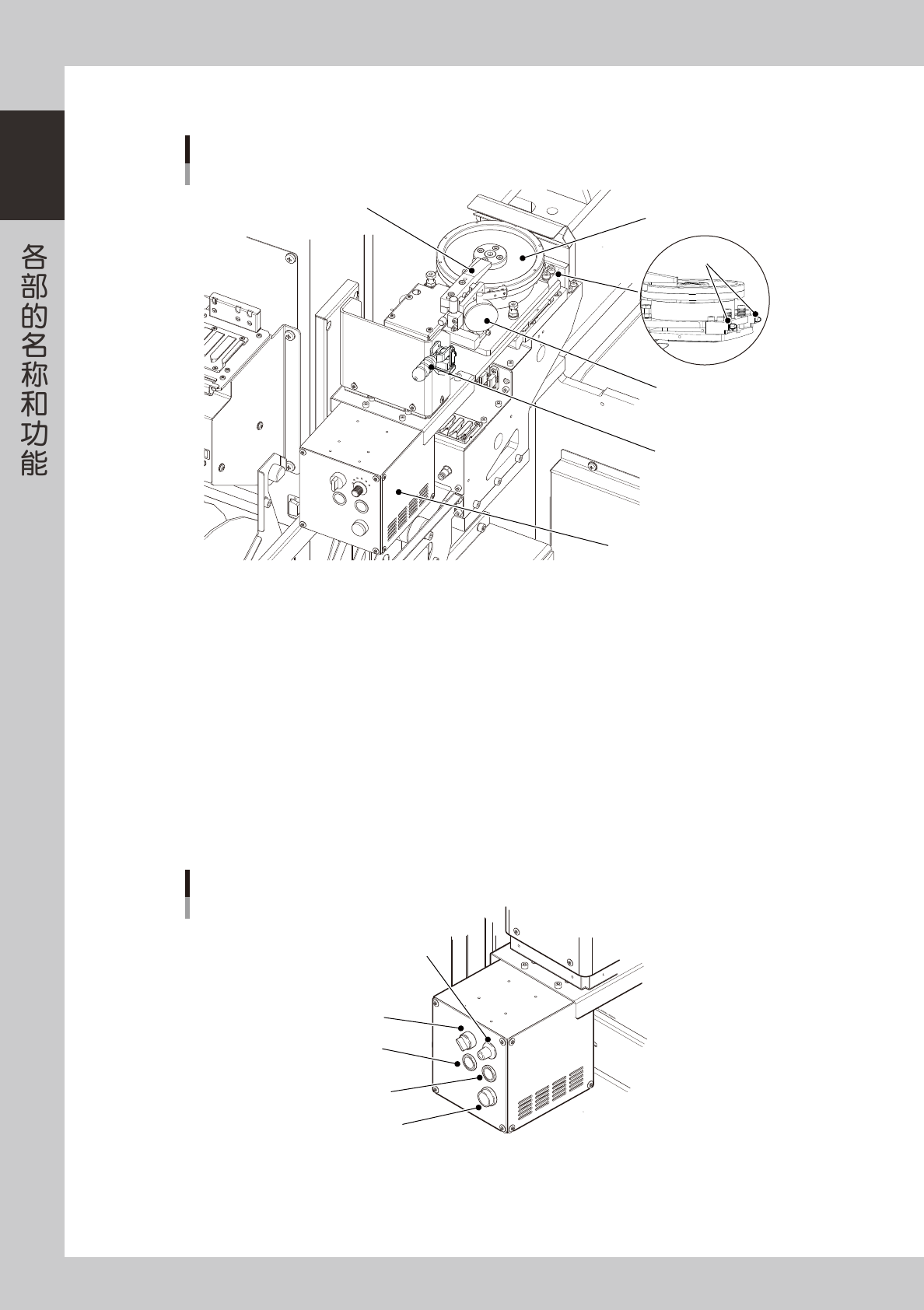

■ 浸焊站
刮刀
控制箱
浸焊台
焊料面高度表
锁定杆
(肘节式)
浸焊站
定位销
25107-H0-00
‧
焊料面高度表
使刮刀臂上升或下降调整焊料面高度时使用。
‧
锁定杆、定位销
通过肘节式锁定杆和定位销决定浸焊站的位置和固定浸焊站。
‧
控制箱
可以进行手动 / 自动的切换、复位、调节速度等操作。
AUTO/MANU ：切换自动运行和手动操作。
SPEED ：切换浸焊台的旋转速度 (6 级速度 )。
SQUEEGEE ：在 MANU 模式下使浸焊台旋转。
RESET ：报警时执行复位。
ALARM ：因某种原因电机等受到负荷时亮灯报警。
ALARM
AUTO/MANU
SPEED
SQUEEGEE
RESET
