1-12 1 4.2 吸嘴种类 为了稳定元件吸附质量，必须使用适合元件用的吸嘴。以下，介绍可以安装的吸嘴。 4.2.1 吸嘴 吸嘴类型 外观 前端形状 适用元件例 T ype 401A 0603 〜 1005 规格的芯片元件、微型封装晶体管 T ype 402A 1608 〜 3216 规格的元件、微型晶体管 T ype 403A 4532 〜 7343 规格的元件、 SOP10 〜 20mm 以及 5×5mm 〜 16×16mm 的 …
1-11
1

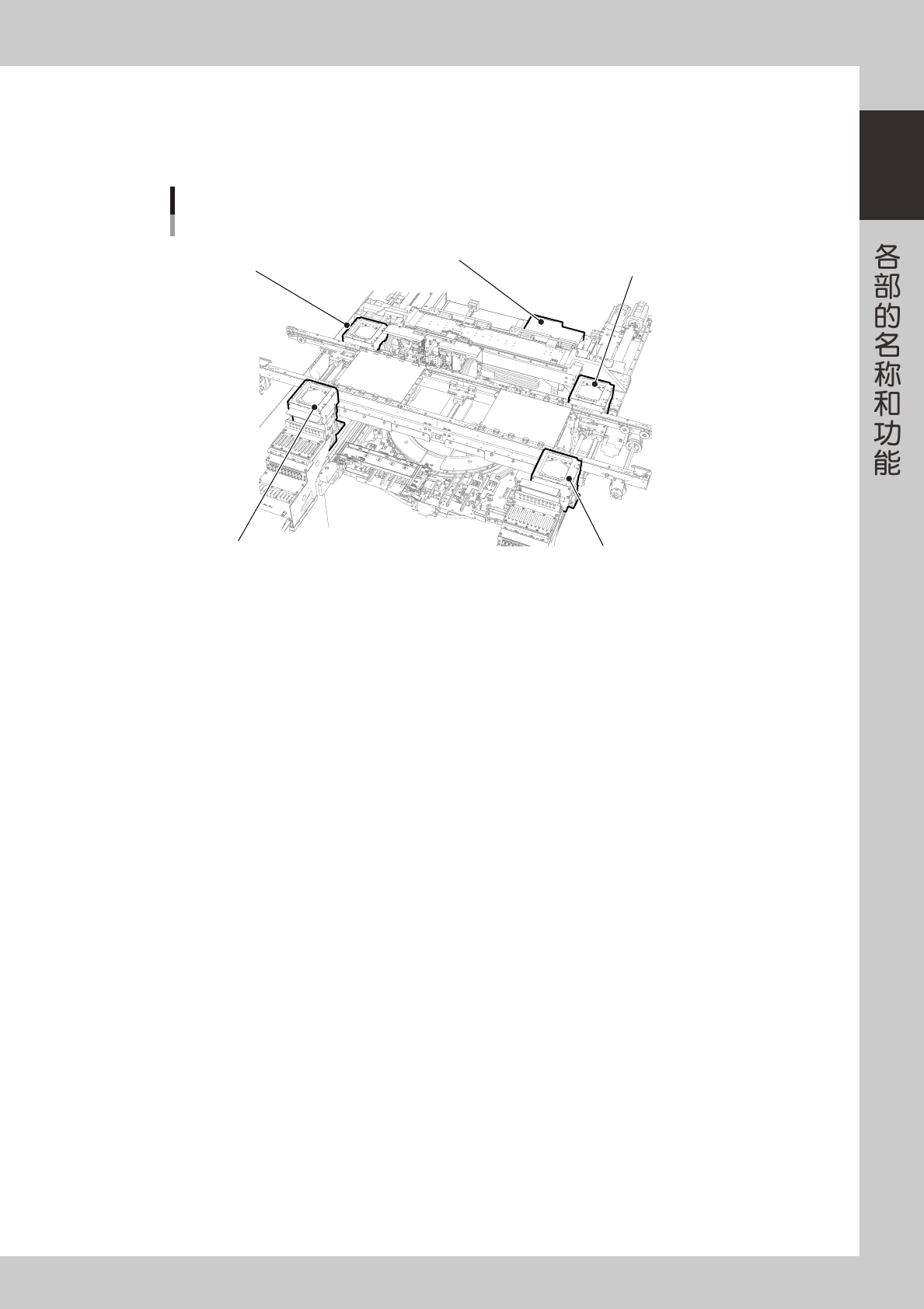

4.1.3 元件识别相机
作为标准配置，YSH20 在各工作台的前后任意一侧分别装备有 1 台识别元件用的相机 ( 多视觉相机 )。通过选配还
可以加装多视觉相机或独立相机。选配有晶片托盘交换器时，后侧装备有晶片识别相机。
元件识别相机
B工作台
多视觉相机或独立相机
A工作台
多视觉相机或独立相机
晶片识别相机
B工作台
多视觉相机或独立相机
A工作台
多视觉相机或独立相机
25115-H0-00
1-12
1

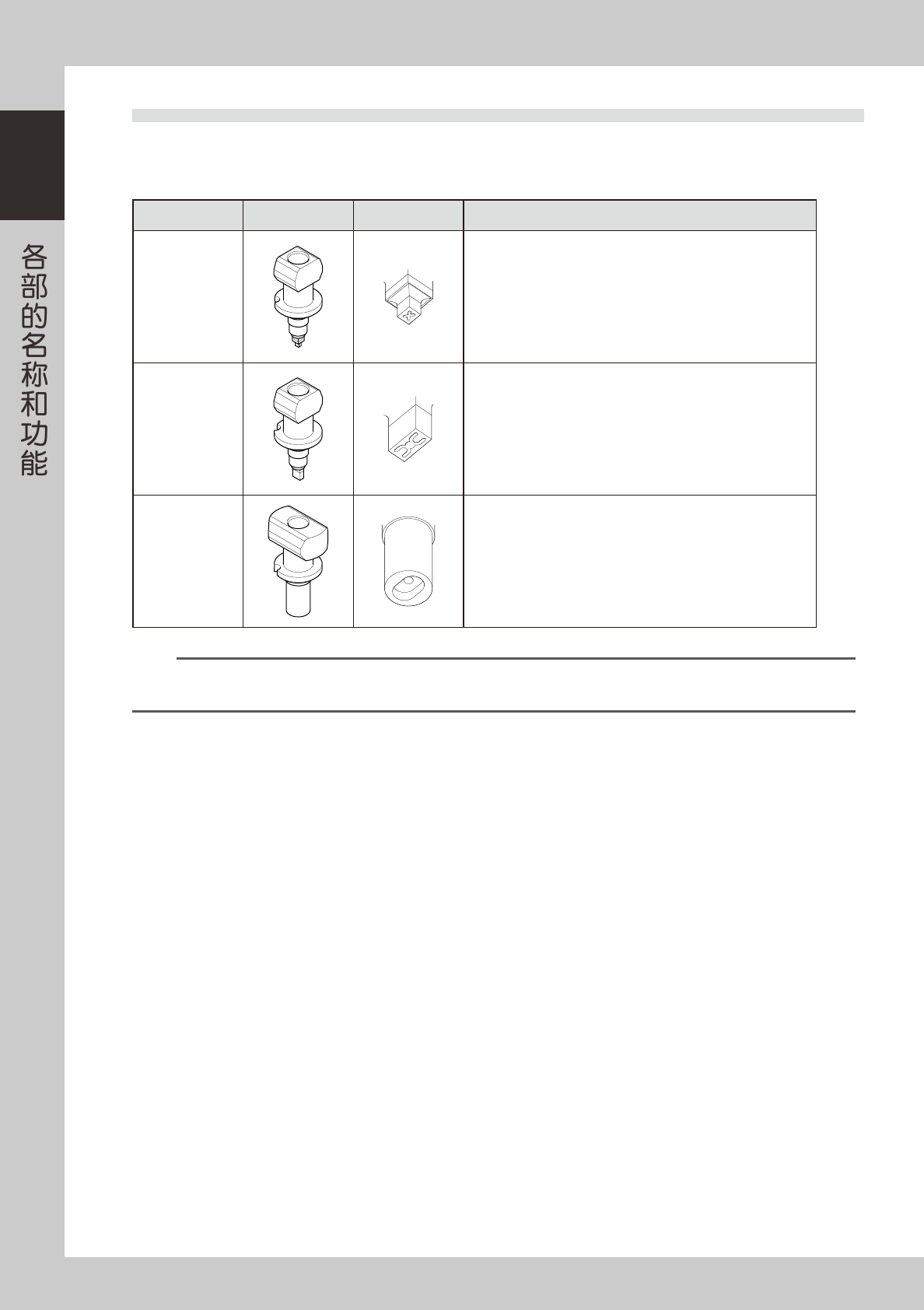

4.2 吸嘴种类
为了稳定元件吸附质量，必须使用适合元件用的吸嘴。以下，介绍可以安装的吸嘴。
4.2.1 吸嘴
吸嘴类型 外观 前端形状 适用元件例
Type 401A
0603
〜
1005
规格的芯片元件、微型封装晶体管
Type 402A
1608
〜
3216
规格的元件、微型晶体管
Type 403A
4532
〜
7343
规格的元件、
SOP10
〜
20mm
以及
5×5mm
〜
16×16mm
的
QFP
n
要点
关于元件种类及元件尺寸的详细内容，请参阅出货规格书。
上表以外的吸嘴，全部为定制吸嘴。
1-13
1

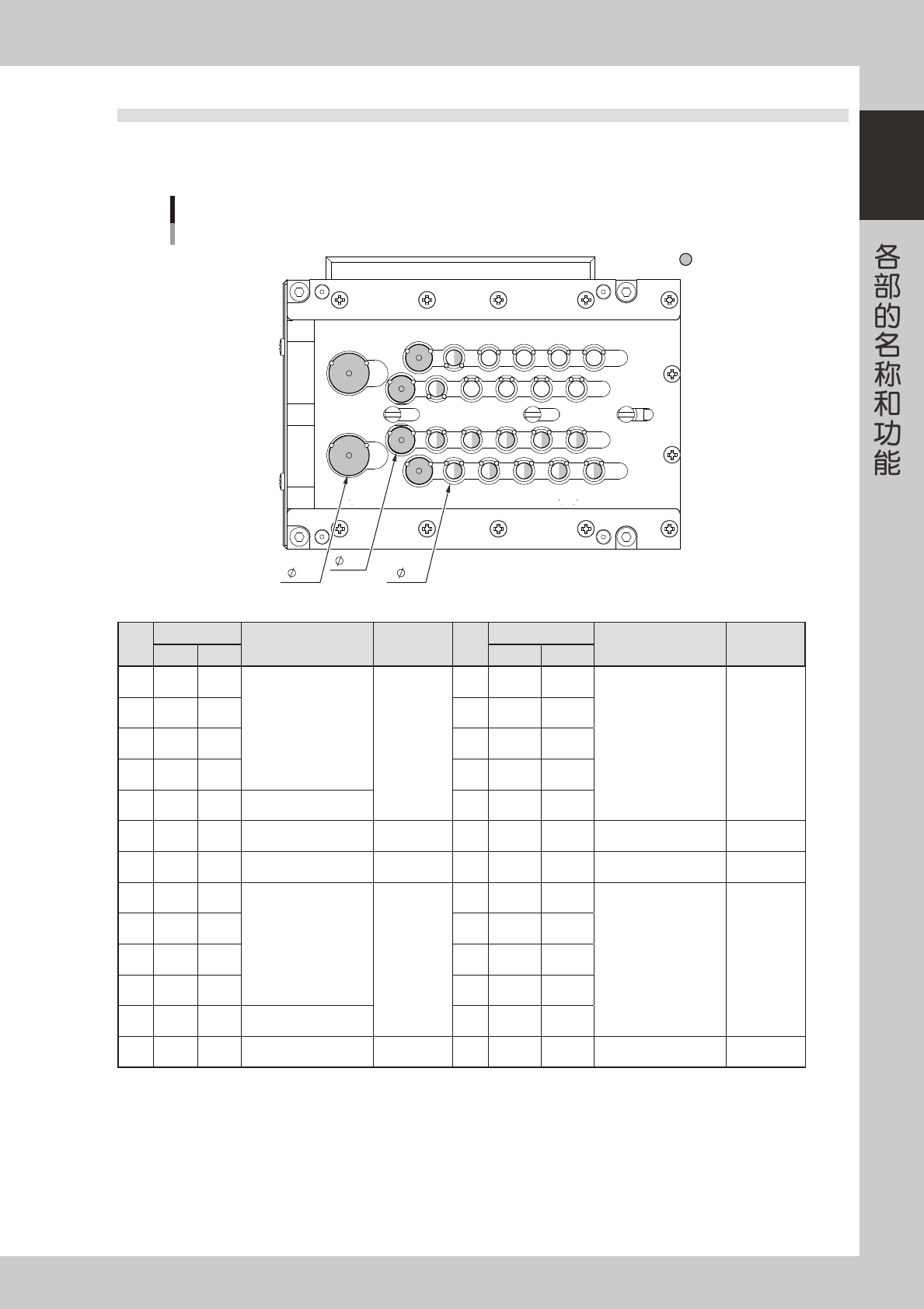

4.3 吸嘴交换站 ( 选配 )
如果配备了吸嘴交换站，就可以装备用于自动更换的各种吸嘴。
适合吸嘴交换站用的贴装头和吸嘴类型 (Type)，如下图所示。
123456
7
8
9
101112
1415161718
20
2122232425
13
19
26
吸嘴交换站
A、B两个工作台通用
定制的吸嘴区
混合式贴片机正面
15
10
6
25116-H0-00
No.
贴装头
吸嘴类型 前端直径
No.
贴装头
吸嘴类型 前端直径
FF 4M FF 4M
1 2 4
TYPE401
φ
6
14 - -
TYPE403
或定制 φ6
2 1 3 15 - -
3 2 2 16 - -
4 1 1 17 - -
5 - - TYPE403
或定制
18 - -
6 - -
定制
φ
10 19 - -
定制
φ
10
7 1 -
定制
φ
15 20 2 -
定制
φ
15
8 2 4
TYPE402
φ
6
21 - -
TYPE403
或定制
φ
6
9 1 3 22 - -
10 2 2 23 - -
11 1 1 24 - -
12 - - TYPE403
或定制
25 - -
13 - -
定制 φ10
26 - -
定制 φ10
