2-15 2 ■ Head 手动操作 「装置」-「Head」画面 以FF贴装头为例 2 1 3 5 4 8 7 6 26207-H0-10 按钮名称 功能 1 负荷 可以用手动方式设置和确认负荷。 单位为「牛顿」 、 「Bit」 。 2 吸气 使各贴装头的吸气开 / 关。 3 排气 使各贴装头的排气开 / 关。 4 更换吸嘴 选配有吸嘴交换站的机器会显示「更换吸嘴」 对话框，指定贴装头 ( Head) 和吸嘴类型更换 吸嘴。 5…
2-14
2
3. [ 左 ]、[ 右 ] 按钮
使电机向左或向右高速转动。
4. [ 低速 左 ]、[ 低速 右 ] 按钮
使电机向左或向右低速转动。
5. [ 出口挡板 ] 按钮
使传出的基板在出口处停下时使用。
6. [ 主挡板 ] 按钮
使传入传送装置内的基板在固定位置停下时使用。
7. [ 顶板 ] 按钮
与基板固定夹组件连动从下方 ( 基板背面 ) 固定基板。
8. [ 入口挡板 ] 按钮
使传入的基板在待机位置停下时使用。
9. [ 移动轴 ] 按钮
用手动方式移动轴时使用。
按此按钮，打开「移动轴」画面。使用方向按钮，或按 [PTP] 按钮后输入数值，即可使轴移至指定的位置。

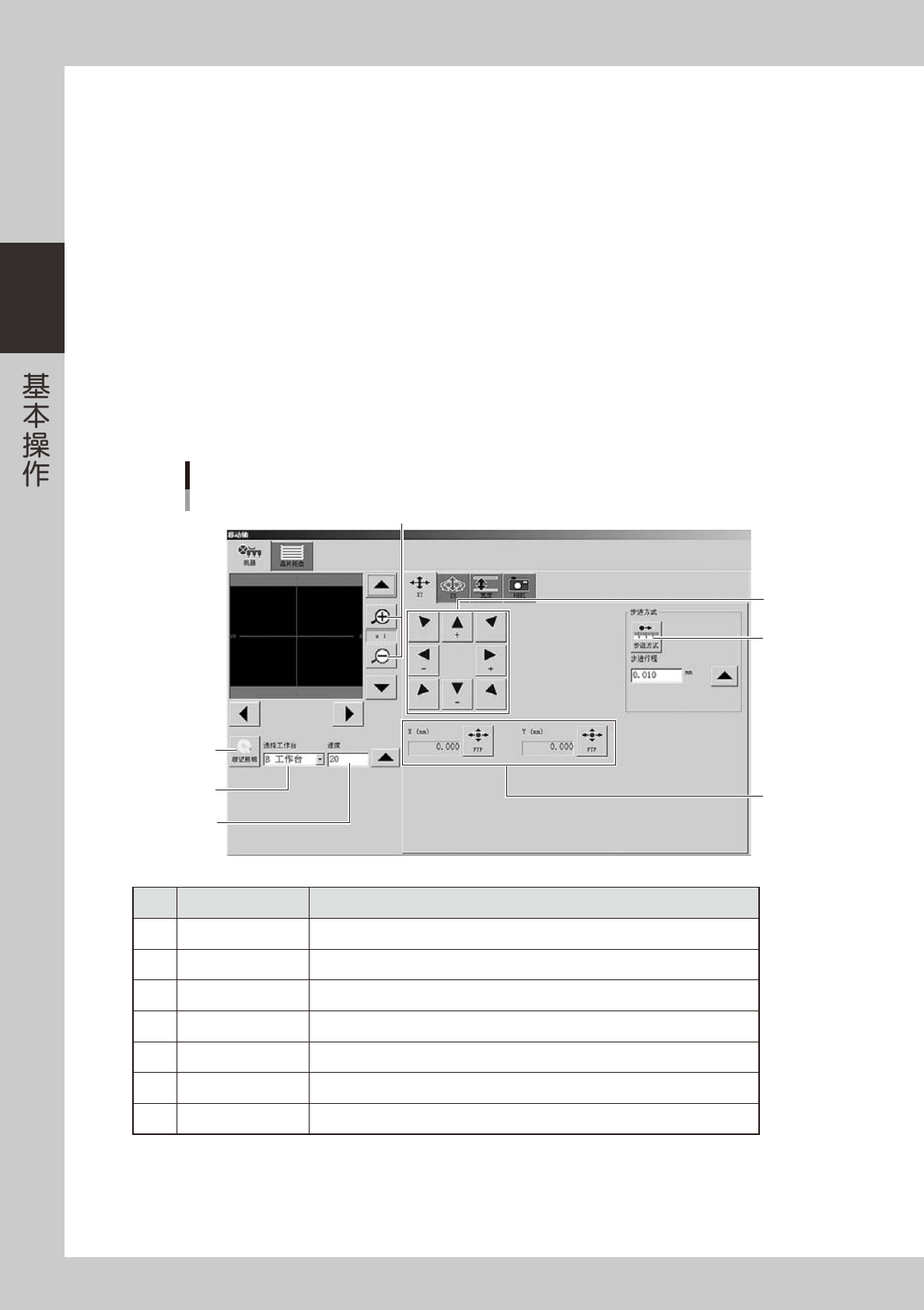

「移动轴」画面
1
2
3
4
5
7
6
26206-H0-00
按钮名称 功能
1
放大、缩小
(
＋、－
)
放大、缩小图像。
(16
倍〜
1/16
倍
)
2
标记照明 可以手动更改标记照明，不影响数据。
3 PTP
对象自动移至指定坐标。
4
步进方式 用方向按钮移动步进行程中指定的量。
5
方向按钮 要移至想要移动的方向时使用。
6
选择工作台 选择想要移动轴的工作台。
7
速度 指定移动轴时的移动速度。
2-15
2
■ Head 手动操作
「装置」-「Head」画面
以FF贴装头为例
2
1
3
5
4
8
7
6
26207-H0-10
按钮名称 功能
1
负荷
可以用手动方式设置和确认负荷。
单位为「牛顿」、「Bit」。
2
吸气 使各贴装头的吸气开 / 关。
3
排气 使各贴装头的排气开 / 关。
4
更换吸嘴
选配有吸嘴交换站的机器会显示「更换吸嘴」
对话框，指定贴装头 (
Head)
和吸嘴类型更换
吸嘴。
5
复零 使上图虚线框内的各数值复零。
6
当前吸嘴列表
显示当前贴装头 (
Head)
上所安装的吸嘴类型
列表。
7
移动轴 想要移动轴时使用。与「传送装置」的 [ 移动轴 ] 按钮的功能相同。
8
选择工作台 选择想要操作的工作台。
2-16
2
■ 送料器手动操作
「装置」-「送料器」画面
1
4
7
2
6
5
3
26208-H0-00
按钮名称 功能
1
传送 每按 1 次按钮，就按照设置的间距使料带向前传送 1 个间距。
2
后退 每按 1 次按钮，就按照设置的间距使料带向后退回 1 个间距。
3
送料器设置
传送间距可以按照规格在
2
〜
56mm
的范围内
选择。
内存会自动更新为此处所设置的间距。
4
传送速度
(
％
)
传送速度，可从下拉框中在「标准〜
90
、
80
、
10...
％」的范围内选择。
5
重新读入 清除送料器的状态
(
内存
)
，重新读入。
6
上下方向按钮 上下移动项目、上下移动位置或上下移动光标。
7
送料器架信息 可以确认送料器架内板卡的版本。
