2-39 2 4.2.4 晶片元件的示教 在生产中，因晶片元件用完等需要补充元件时，必须按照下列步骤执行示教。 示教顺序为 ： 「角度示教」→「位置示教」→「间距示教」→「坐标示教」 。 进入晶片示教画面的方法 ： 从「生产设计」画面→「实用工具」栏→ [ 托盘计数 ] 按钮进入，或从「元件」画面→ 「托盘」选项卡→ [ 晶片 ] 按钮进入。 ■ 以从生产设计画面 ( 托盘计数 ) 进入晶片示教画面为例 1. 角度示教 2. 位置示教 …
2-38
2
4
补充晶片元件
如果想要更换整个载料箱时，直接进入 Step5。
1. 打开止动杆。
2. 取出已用完的元件后，换上新的元件。
3. 关上止动杆。
5
准备想要换上的载料箱。
准备想要换上的载料箱，确认晶片元件是否已正确插入载料箱中。
安装载料箱之前的确认
载料箱层插入错误
■ 晶片载盘用载料箱 ■ 载料箱垫板
25222-H0-00
n
要点
要更换的载料箱尺寸为 12 英寸以外的 8 英尺、6 英尺或晶片载盘用的载料箱时，必须使用载料箱垫板。
6
安装载料箱。
将载料箱安装部与各导向块对准安装。
n
要点
更换不同尺寸的载料箱时，晶片扩张器和载盘固定夹也必须更换。更换方法，参照本章后述「4.2.5 晶片扩张器和载盘固定夹的更换」。
7
将载料箱移至可运行的位置。
1. 关闭混合式贴片机和晶片托盘交换器的安全盖后，按「READY」按钮。
2. 将载料箱位置切换开关旋至「AUTO」侧。开关指示灯亮灯，进入可运行状态。
2-39
2
4.2.4 晶片元件的示教
在生产中，因晶片元件用完等需要补充元件时，必须按照下列步骤执行示教。
示教顺序为 ：「角度示教」→「位置示教」→「间距示教」→「坐标示教」。
进入晶片示教画面的方法 ：从「生产设计」画面→「实用工具」栏→ [ 托盘计数 ] 按钮进入，或从「元件」画面→
「托盘」选项卡→ [ 晶片 ] 按钮进入。
■ 以从生产设计画面 ( 托盘计数 ) 进入晶片示教画面为例
1. 角度示教
2. 位置示教
3. 间距示教
4. 坐标示教
选中的元件
托盘计数画面
26219-H0-00

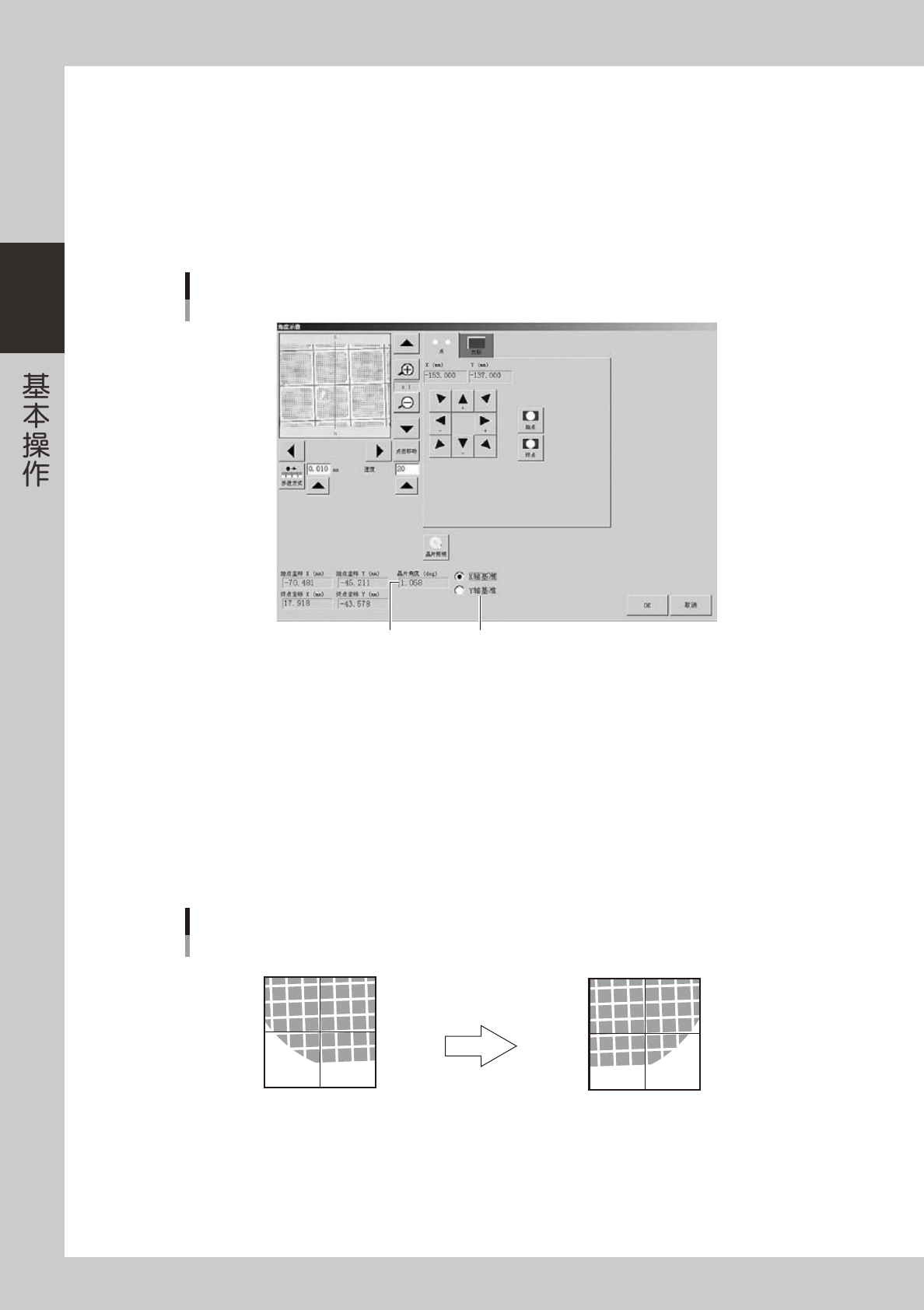

2-40
2
1. 角度示教
1
安装元件。
1. 按生产设计画面的「实用工具」栏内的 [ 托盘计数 ] 按钮。
2. 用光标指定想要示教的元件。
3. 按 [ 角度示教 ] 按钮。
载料箱中的元件被抽至载盘台，并显示下图所示画面。
选择以X或Y轴为基准算出的角度
示教画面
角度示教
26220-H0-00
2
选择是以 X 轴为基准还是以 Y 轴为基准。
一般，使用默认值「X 轴基准」。
3
确定始点。
用点示教或光标示教对准想要作为基准的位置后，按 [ 始点 ] 按钮。建议指定元件的角部作为基准位置，
因为指定元件的中央可能无法准确算出角度。如果元件看不清楚时，可以按 [ 晶片照明 ] 按钮，调节亮度。
4
确定终点。
向 X 方向移动，用点示教或光标示教对准终点位置后，按 [ 终点 ] 按钮。
角度示教的始点与终点
始点 (十字光标的中心)
用方向按钮移动光标
终点 (十字光标的中心)
25223-H0-00
5
确认结果。
示教结果会显示在「晶片角度」显示框中。
