1-17 1 6. 传送装置 6.1 传送装置 以下，介绍固定基板用的传送装置。 传送装置 A工作台主挡板 混合式贴片机正面 传送方向 顶板 压板 (可调式) B工作台主挡板 基板固定夹组件 25121-H0-00 ‧ 主挡板 传入传送轨内的基板碰到主挡板就会停住。 ‧ 顶板 上升时，与基板固定夹组件连动夹住基板。 ‧ 压板 ( 可调式 ) 从上压住基板的边缘来固定基板。 ‧ 基板固定夹组件 与顶板连动，从下托起基板的边缘夹入压板…
1-16
1

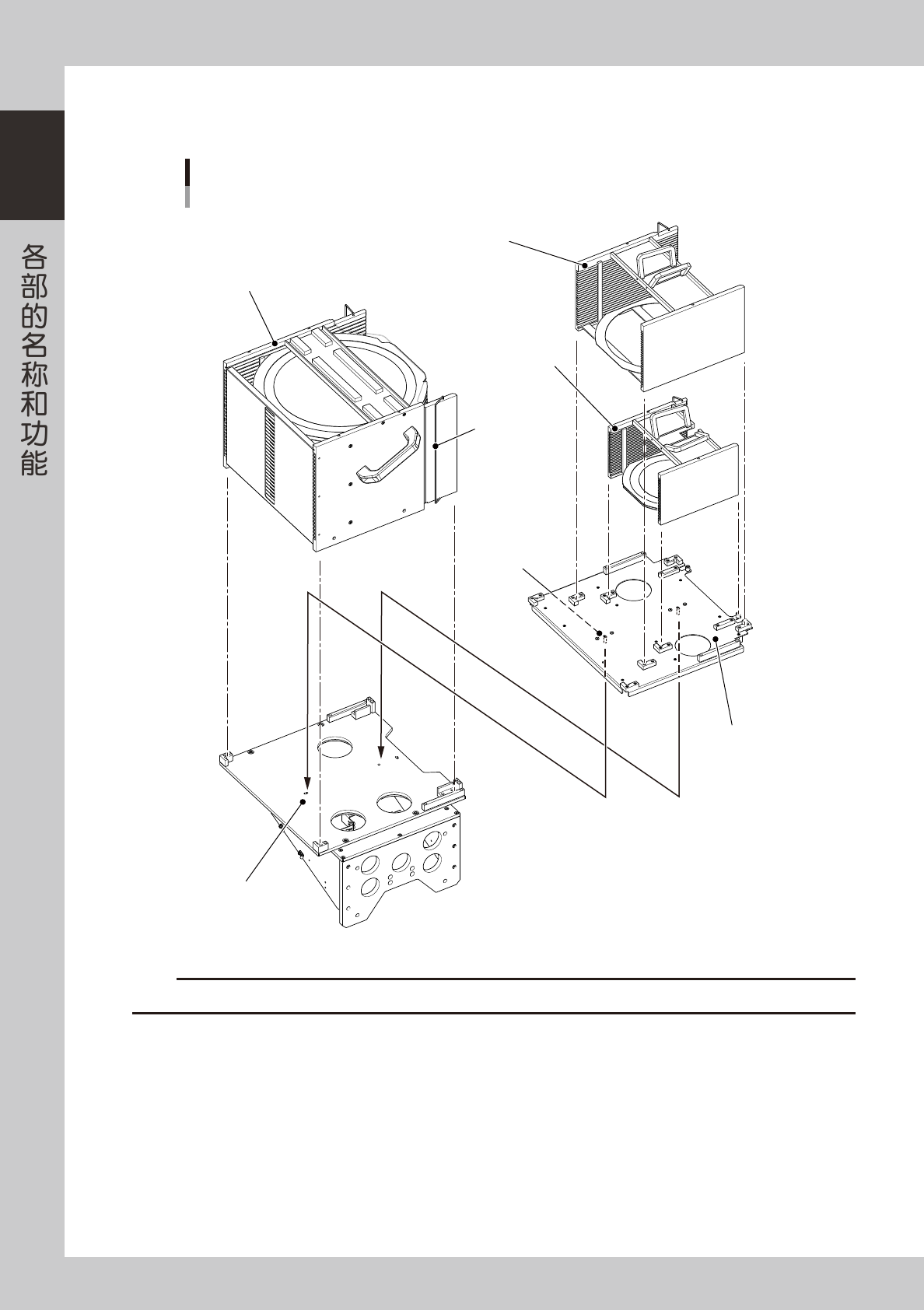

■ 使用其它晶片元件时
使用 12 英寸以外的 6 英寸、8 英寸或晶片载盘时，必须使用下图所示的载料箱垫板。
晶片托盘交换器
载料箱安装位置
12英寸用载料箱
止动杆
8英寸用载料箱
6英寸用载料箱
定位销
载料箱垫板
定位孔
25120-H0-00
c
注意
使用 12 英寸的载料箱时，必须拆除载料箱垫板后再安装。
1-17
1
6.传送装置
6.1 传送装置
以下，介绍固定基板用的传送装置。
传送装置
A工作台主挡板
混合式贴片机正面
传送方向
顶板
压板 (可调式)
B工作台主挡板
基板固定夹组件
25121-H0-00
‧
主挡板
传入传送轨内的基板碰到主挡板就会停住。
‧
顶板
上升时，与基板固定夹组件连动夹住基板。
‧
压板 ( 可调式 )
从上压住基板的边缘来固定基板。
‧
基板固定夹组件
与顶板连动，从下托起基板的边缘夹入压板之间来固定基板。
1-18
1
6.2 传送装置部的传感器安装位置
传送装置部的各传感器的安装位置，如下图所示。
基板传感器的安装位置
基板传送方向
基板传送方向
入口检测传感器
[N 0100404]
入口检测传感器
[N 01003F3]
待机位置检测传感器
[N 0100405]
待机位置检测传感器
[N 01003F1]
传送台A出口检测传感器
[N 0100411]
传送台A出口检测传感器
[N 0100405]
出口检测传感器
[N 01003F3]
出口检测传感器
[N 0100404]
传送台B基板固定位置检测传感器
[N01003F2]
传送台B基板固定位置检测传感器
[N01003F2]
传送台A基板固定位置检测传感器
[N0100406]
传送台A基板固定位置检测传感器
[N0100406]
传送台B出口检测传感器
[N 01003F1]
传送台B出口检测传感器
[N 01003F5]
25122-H0-00
