1-8
1

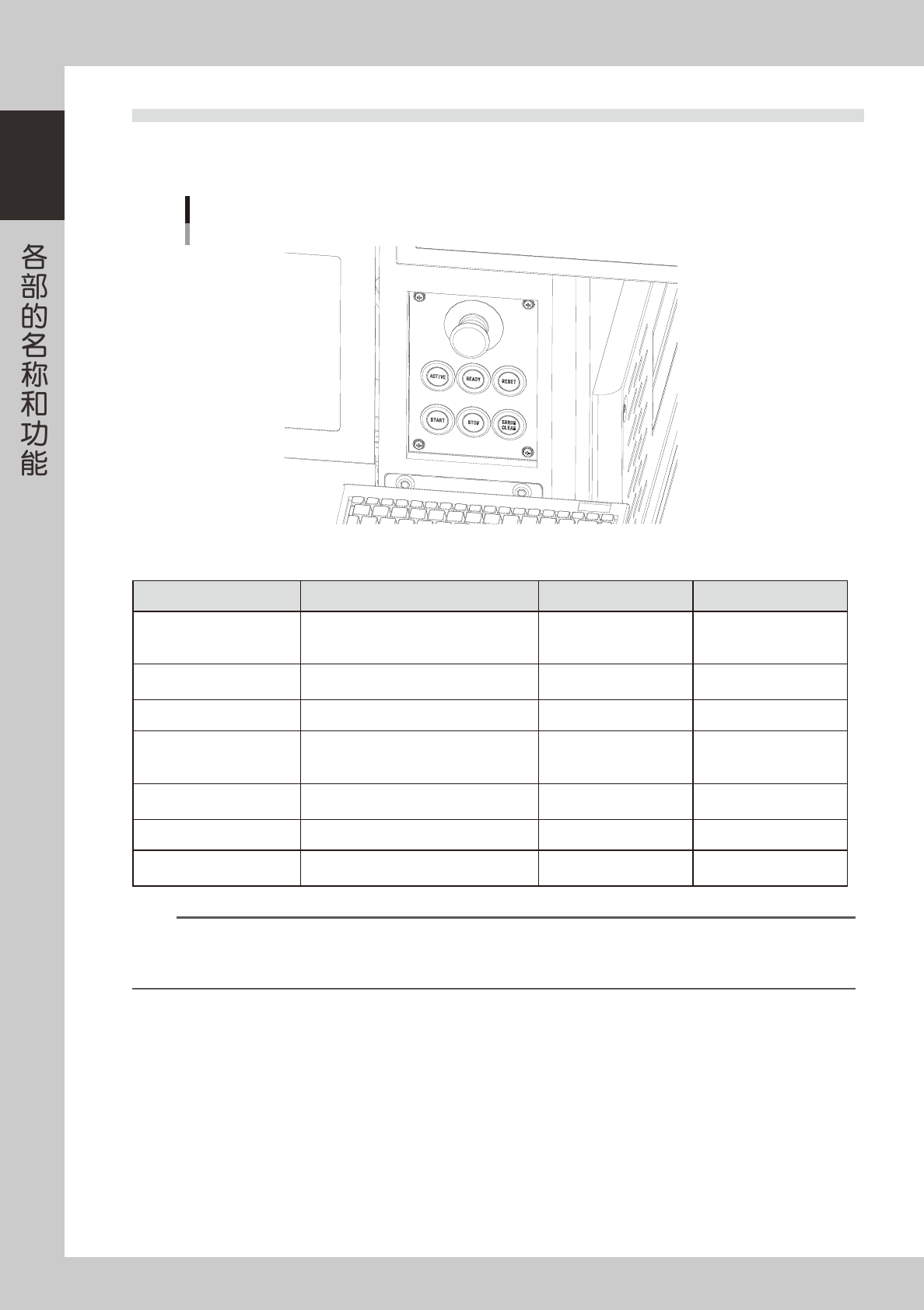

3.2 操作面板按钮
操作面板按钮配备在混合式贴片机的正面和背面，频繁使用的命令可以在操作面板上执行。打开各按钮时，按钮
呈亮灯状态。
操作面板按钮
25111-H0-00
■ 操作面板按钮的功能和状态
按钮名称 用途 熄灯 亮灯
ACTIVE
使此面板上的其它按钮有效。
前后均有操作面板的机器，不能同时使用此
按钮。
·
启动机器后
·
其它面板有操作权
·
有操作权
READY
解除紧急停机状态，使伺服使能。
·伺服禁止
( 电机动力关闭 )
·伺服使能
( 电机动力启动 )
RESET
停止运行，返回生产基板时的准备状态。 ·通常运行时、停机时 ·完成复位时
START
(绿色) 根据基板程序开始贴装元件。
·
停机时
·通常运行时
[闪烁]
暂停、分段运行时
STOP
(红色)
中断机器运行。
( 用「START」按钮重新启动机器。)
·
通常运行时
·
发生错误时
ERROR CLEAR
(黄色) 关闭出错时鸣响的蜂鸣器和清除警告画面。
·
通常运行时
·
发生错误时
EMERGENCY STOP
紧急停机按钮。按此按钮，机器进入紧急停
机状态。想要解除时，向右旋转。
n
要点
「ACTIVE」按钮配备在贴片机的前后两处，不能同时打开两处按钮。「READY」、「START」、「ERROR CLEAR」和「RESET」按钮，
只有在同一面板的「ACTIVE」按钮被打开时才有效。( 但是「STOP」按钮在任何状态都可以使用。)
键盘，只有在正面面板的「ACTIVE」按钮被打开时才有效。
1-9
1

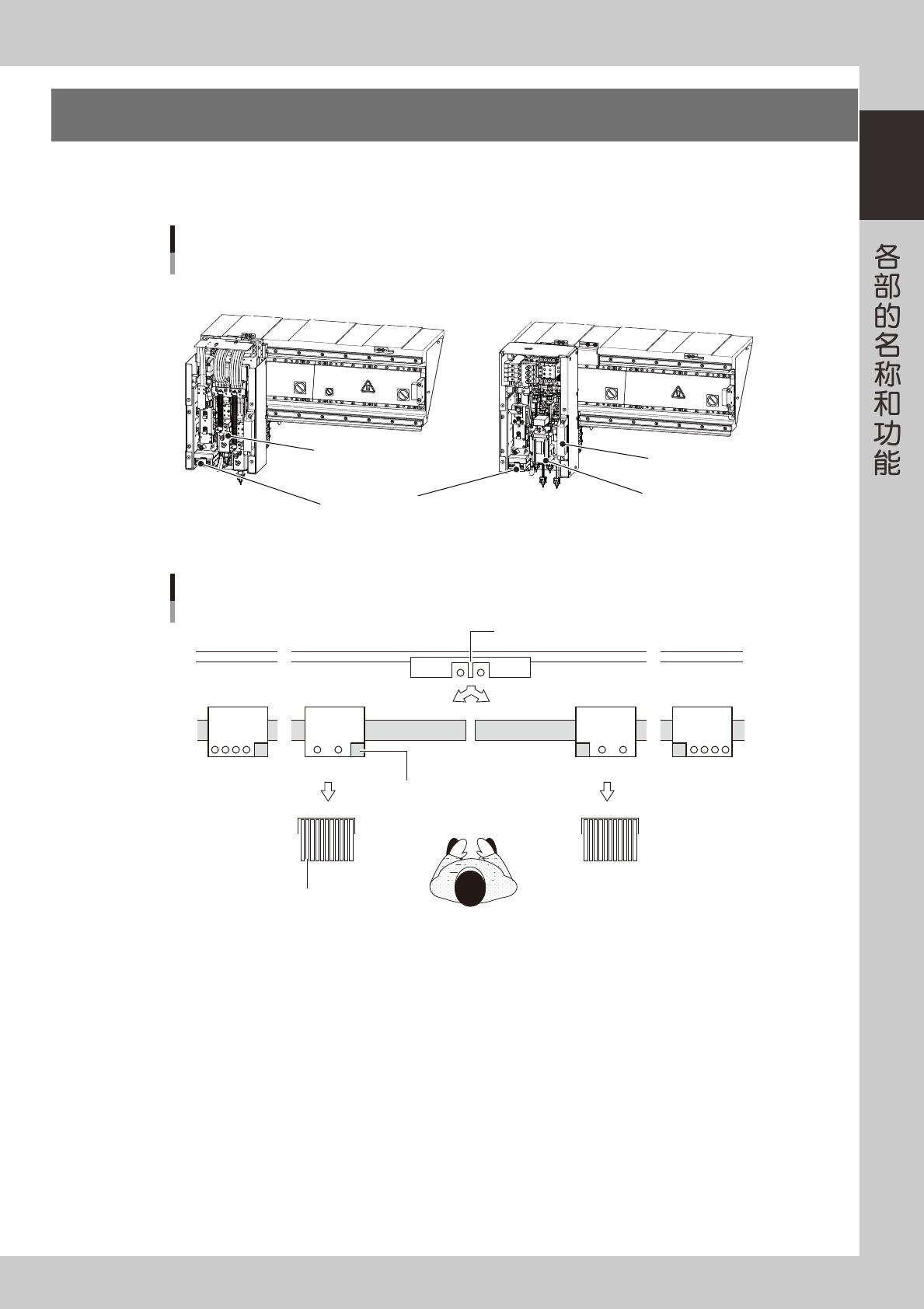

4.贴装头部
贴装头部分别安装在混合式贴片机 A 的 XY 轴和 B 的 XY 轴上，进行元件的吸附和贴装。以下，介绍贴装头部的构
成和吸嘴的种类。
贴装头部
基准标记识别相机照明装置
(相机轴为选配)
贴装头 (2连)
移动贴装头用把手
FF贴装头 4M贴装头
贴装头 (4连)
25112-H0-10
BB
AA
贴装头安装位置图
1 10 101 110
混合式贴片机正面
1 2 3 41 2 3 4 1 21 2
吸晶头
4M贴装头 FF贴装头
基准标记相机
带式送料器
25113-H0-00
1-10
1

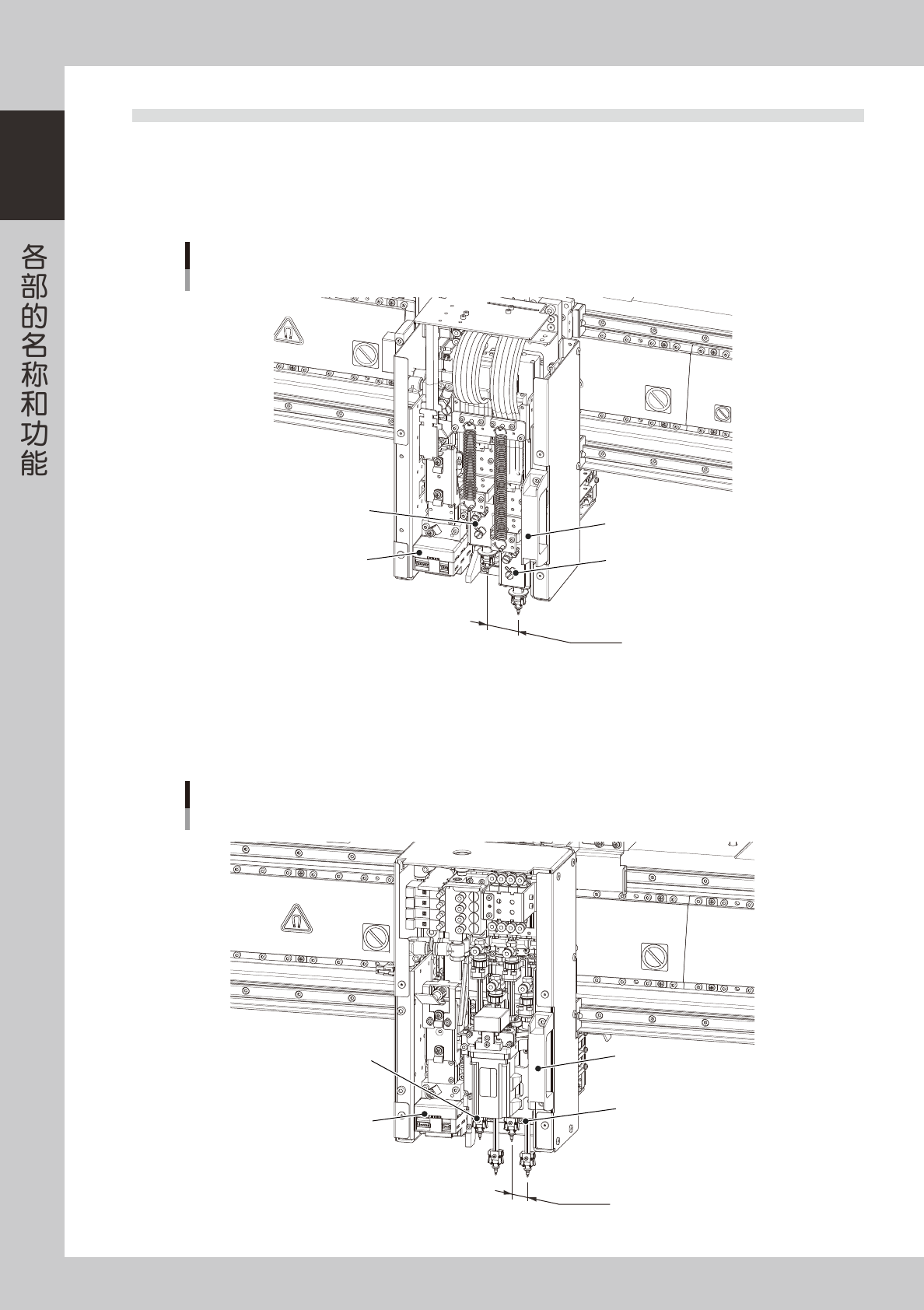

4.1 吸附、贴装元件的贴装头
4.1.1 F 贴装头
各工作台分别装备有 2 个可以控制负荷的贴装头。面对混合式贴片机正面，A、B 两个工作台都是左侧的为 1 号贴
装头，右侧的为 2 号贴装头。贴装头之间的吸嘴间距为 36mm，与晶片托盘交换器的吸晶嘴间距相同。
2号贴装头
36mm
1号贴装头
移动贴装头用把手
基准标记识别相机
F贴装头 (可以控制负荷)
以A工作台为例
25114-H0-00
4.1.2 4M 贴装头
各工作台分别装备有 4 个贴装头。面对混合式贴片机正面，A、B 两个工作台都是从左侧的为 1 号贴装头。贴装头
之间的吸嘴间距为 18mm。
4号贴装头
18mm
1号贴装头
移动贴装头用把手
基准标记识别相机
4M贴装头
以A工作台为例
25125-H0-00
