1-1
1
1.混合式贴片机主机

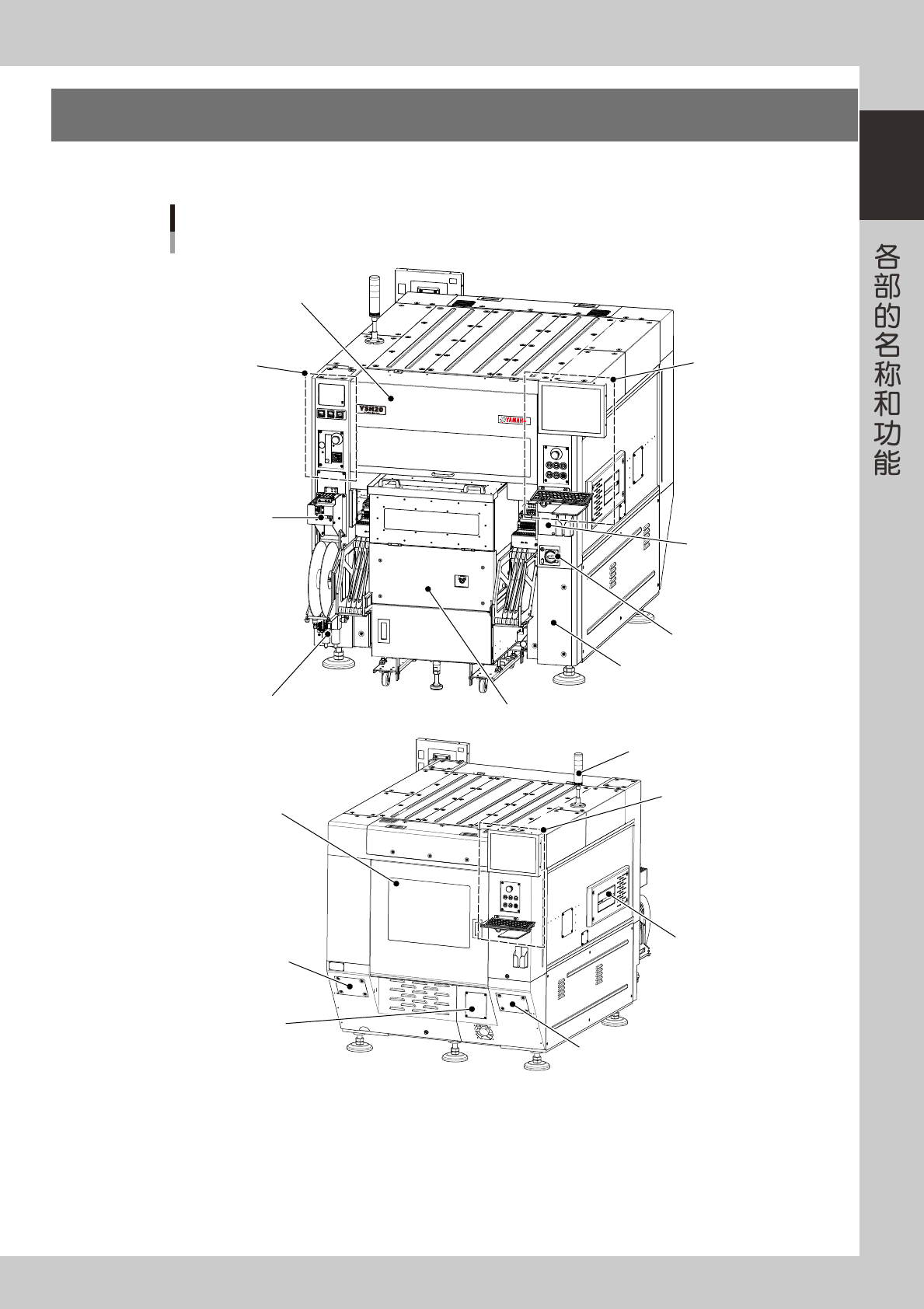

本章节，介绍混合式贴片机主要部分的名称和功能。安装完毕的标准混合式贴片机的构成，如下图所示。
各部的名称
■ 指示灯 (蜂鸣器)
■ 安全盖
■ 气压 / 温度
调节部
□ SS型电动送料器
料带安装站
■ 气源连接部 / 空气过滤器
■ 主控开关
■ 电源连接部
■ 出入口板
□ 晶片供给部 (晶片托盘交换器)
■ USB端口
■ 操作 / 输入部
■：标准配置
□：选配
□ 操作 / 输入部 (背面)
□ 安全盖 (背面)
■ 吸气泵用过滤器
■ 机器间连接用接口
■ 机器间连接用接口
25100-H0-00
1-2
1

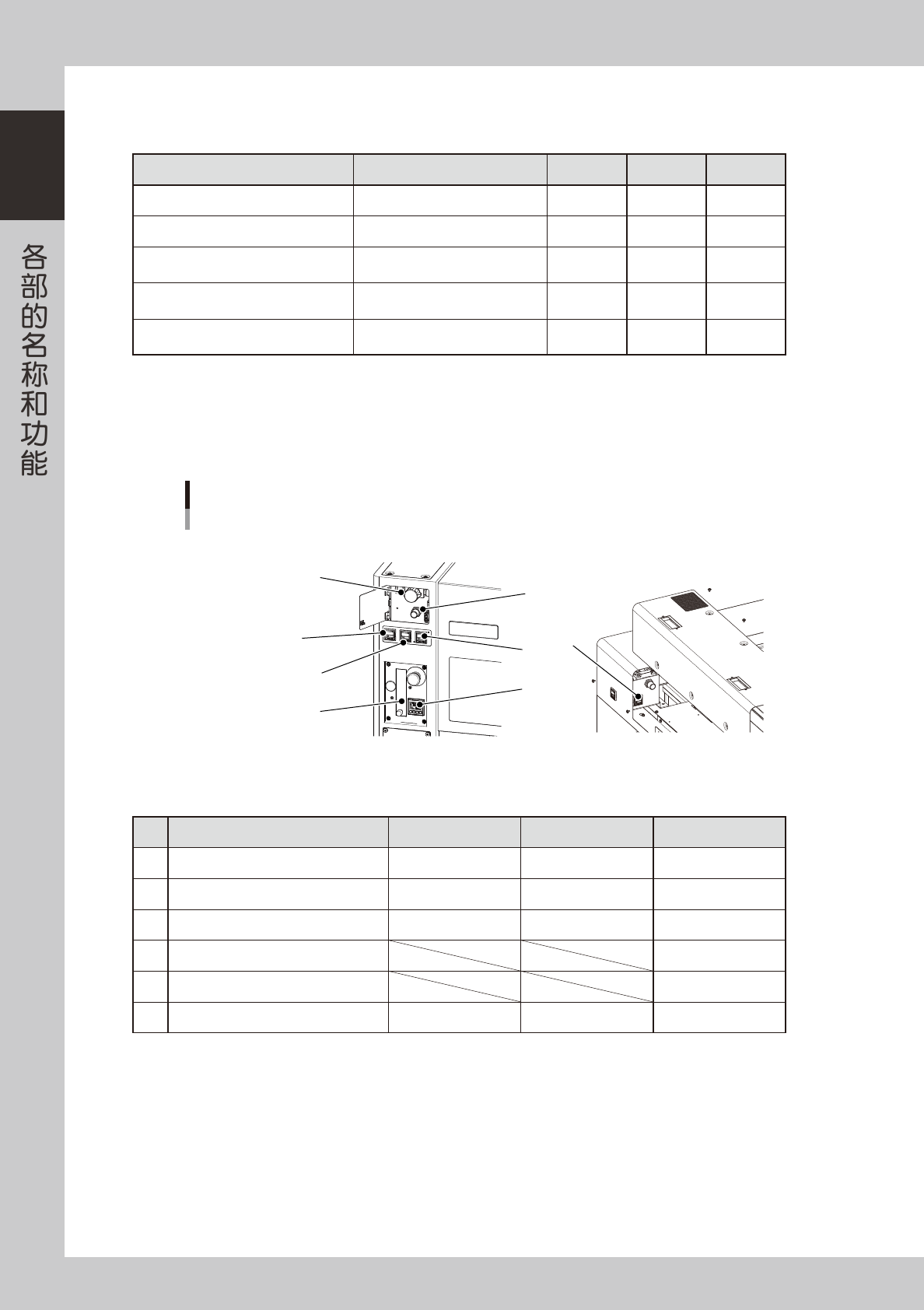

■ 指示灯 ( 蜂鸣器 )
混合式贴片机的实时状态用绿、黄、红三种颜色的指示灯显示。
当机器发生异常或错误时，蜂鸣器会鸣响报警。( 左右转动蜂鸣器所带的圆环可以调节音量。)
状态 例 绿色 红色 黄色
暖机、自动运行中 亮灯
紧急停机 亮灯
系统发生错误时
--- 蜂鸣器鸣响 ---
·过电流
·2 次极限溢出等
亮灯
发生与运行、基板程序相关的错误时
--- 蜂鸣器鸣响 ---
·吸附错误、识别错误
·数据检查错误等
亮灯
元件无法使用
·元件用完
·托盘交换器安全盖为打开状态
闪烁
■ 安全盖
如果打开安全盖，与紧急停机相同机器进入停机状态，停止运行。运行中，必须关闭安全盖。
■ 气压设定阀、供气 / 排气开关
用气压设定阀可以将供给气压调至设定气压。供气 / 排气开关排出机器内的残留气体。
气压 / 温度调节部
1
2
3
4
6
5
气压设定阀
混合式贴片机背面
供气 / 排气开关
25101-H0-00
■ 气压表 / 温度调节器
必须按照下表调节各项值。
显示内容 设定值 气压下降检出压力 备注
1
设定气压
0.40
〜
0.41MPa 0.33MPa
2
内置式吸气泵压力
-76.5kPa
以上
-53.3kPa
3
外置式吸气泵压力
-90.0kPa
以上
-80.0kPa
用户自备
4
晶片加热器部温度
5
晶片加热器部气体流量计
6
设定气压 ( 控制负荷用 )
0.40
〜
0.41MPa 0.33MPa
■ 安全盖 ( 背面 )
更换晶片托盘交换器的顶针或维修保养作业时使用。
■ 出入口板
用于传送基板时出入口开口部的安全防范。
1-3
1
■ 浸焊站用接口
浸焊站的电源和信号连接用接口，左右各有 1 个。
■ 送料器安装部
安装 SS 型电动送料器 ( 带式元件 ) 或浸焊站用。
■ 料带安装站 ( 选配 )
给 SS 型电动送料器安装带式元件以及更改传送间距时使用。
与气源连接部 / 送料器相关的部位
SS型电动送料器用料带安装站
料带盘支架
送料器安装部
气源连接部
气 / 雾过滤器
浸焊站用接口
25102-H0-00
■ USB 端口
数据的备份和版本升级时使用。
■ 主控开关
接通或关闭混合式贴片机电源的开关。向右旋转即可接通电源。
c
注意
如果想要再次接通电源，必须间隔 2 秒以上。
主控开关
USB端口
主控开关
浸焊站用接口
25103-H0-00
■ 机器间连接用接口 ( 机器之间的输入 / 输出信号 )
混合式贴片机从后工序机接受信号后将基板传出，并向前工序机发出信号要求传入其它基板。NEXTINTERFACE 接口与后工
序机连接，PREVIOUSINTERFACE 接口与前工序机连接。
机器间连接用接口
■ 吸气泵用过滤器
(盖板内部)
■ 机器间连接用接口
(盖板内部）
■ 机器间连接用接口
(盖板内部）
25104-H0-00
