4.2.3 载料箱的更换与元件的安装
想要更换晶片托盘交换器的载料箱或补充元件时，必须将混合式贴片机置于紧急停机状态。
下面，介绍更换载料箱和补充元件的方法。
1
将载料箱移至更换位置。

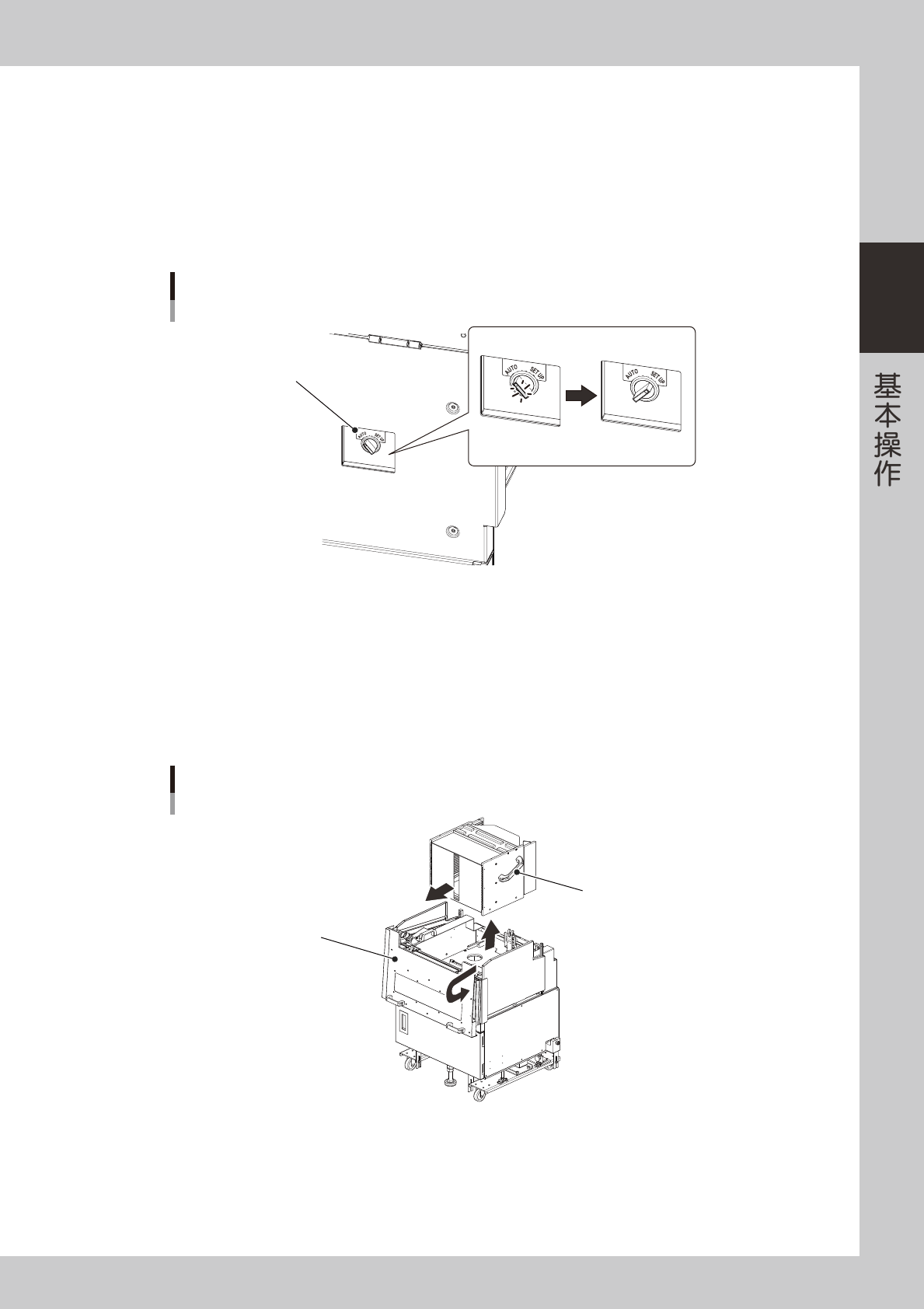

将晶片托盘交换器的载料箱位置切换开关旋至「SET UP」侧。
开关指示灯熄灯，载料箱移至更换位置 ( 上侧 )。
载料箱位置切换开关
亮灯 熄灯
载料箱位置切换开关
25220-H0-00
e
2
按紧急停机按钮，打开安全盖。
按紧急停机按钮后，打开混合式贴片机侧的安全盖。再向前 ( 自己一侧 ) 拉动晶片托盘交换器的安全盖把手，
打开晶片托盘交换器的安全盖。
3
取出载料箱。
载料箱的侧面或顶面有把手，用双手握住把手取出载料箱。
取出载料箱
把手
(6、8英寸载料箱的把手在顶面)
晶片托盘交换器的安全盖
25221-H0-00
2-38
2
4
补充晶片元件
如果想要更换整个载料箱时，直接进入 Step5。
1. 打开止动杆。
2. 取出已用完的元件后，换上新的元件。
3. 关上止动杆。
5
准备想要换上的载料箱。
准备想要换上的载料箱，确认晶片元件是否已正确插入载料箱中。

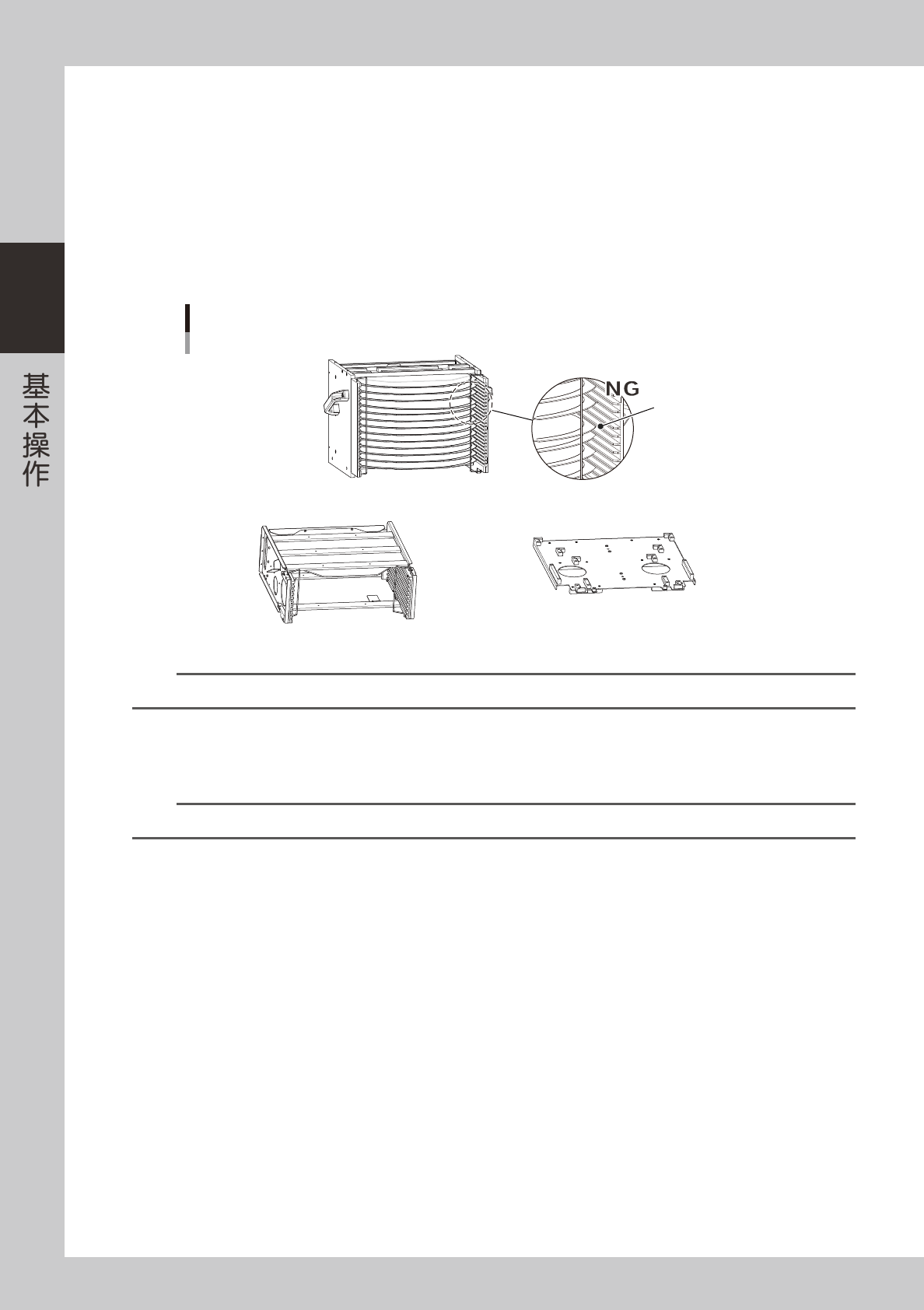

安装载料箱之前的确认
载料箱层插入错误
■ 晶片载盘用载料箱 ■ 载料箱垫板
25222-H0-00
n
要点
要更换的载料箱尺寸为 12 英寸以外的 8 英尺、6 英尺或晶片载盘用的载料箱时，必须使用载料箱垫板。
6
安装载料箱。
将载料箱安装部与各导向块对准安装。
n
要点
更换不同尺寸的载料箱时，晶片扩张器和载盘固定夹也必须更换。更换方法，参照本章后述「4.2.5 晶片扩张器和载盘固定夹的更换」。
7
将载料箱移至可运行的位置。
1. 关闭混合式贴片机和晶片托盘交换器的安全盖后，按「READY」按钮。
2. 将载料箱位置切换开关旋至「AUTO」侧。开关指示灯亮灯，进入可运行状态。
2-39
2
4.2.4 晶片元件的示教
在生产中，因晶片元件用完等需要补充元件时，必须按照下列步骤执行示教。
示教顺序为 ：「角度示教」→「位置示教」→「间距示教」→「坐标示教」。
进入晶片示教画面的方法 ：从「生产设计」画面→「实用工具」栏→ [ 托盘计数 ] 按钮进入，或从「元件」画面→
「托盘」选项卡→ [ 晶片 ] 按钮进入。

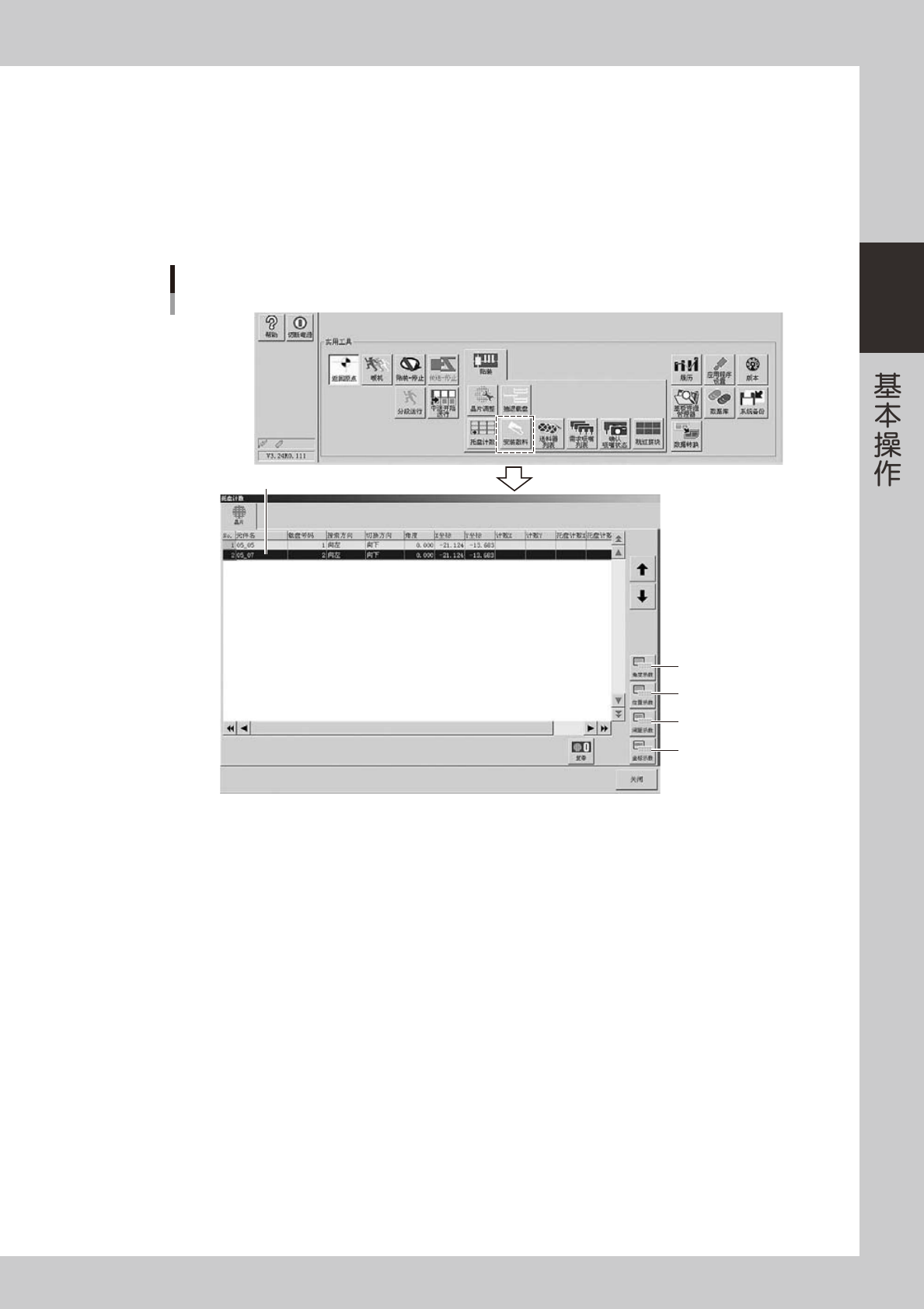

■ 以从生产设计画面 ( 托盘计数 ) 进入晶片示教画面为例
1. 角度示教
2. 位置示教
3. 间距示教
4. 坐标示教
选中的元件
托盘计数画面
26219-H0-00
