2-46
2
4
取出附环和扩晶环。
扩晶环没有螺栓等固定，可以直接取出。
c
注意
取出附环时，切勿碰伤晶片识别相机和扩晶环。此外，晶片扩张器很重，操作时小心落下砸伤脚。
5
放置更换用的晶片扩张器。
1. 将扩晶环对准定位销嵌入。
2. 将附环对准安装孔放入。
c
注意
放置晶片扩张器之前，务必先确认背面没有附着异物。
6
固定附环。
1. 用 4mm 扳手安装左右 4 根双头螺栓。
2. 剩下的 8 根固定螺栓用 3mm 扳手安装。
7
固定线束托架。
用 1.5mm 扳手将线束托架固定在附环上。
8
插入插头。
将插头 (PLT STG) 插入原来的位置。
2-47
2
■ 载盘固定夹
1
关闭贴片机的电源。
2
拆卸晶片装载部。
按照晶片装载部的拆卸步骤，拆卸晶片装载部。
n
要点
打开晶片装载部的安全盖，内部贴有晶片装载部拆卸步骤的标贴。
3
拆卸固定螺栓。
用 4mm 扳手拆卸固定载盘固定夹的 3 处固定螺栓。

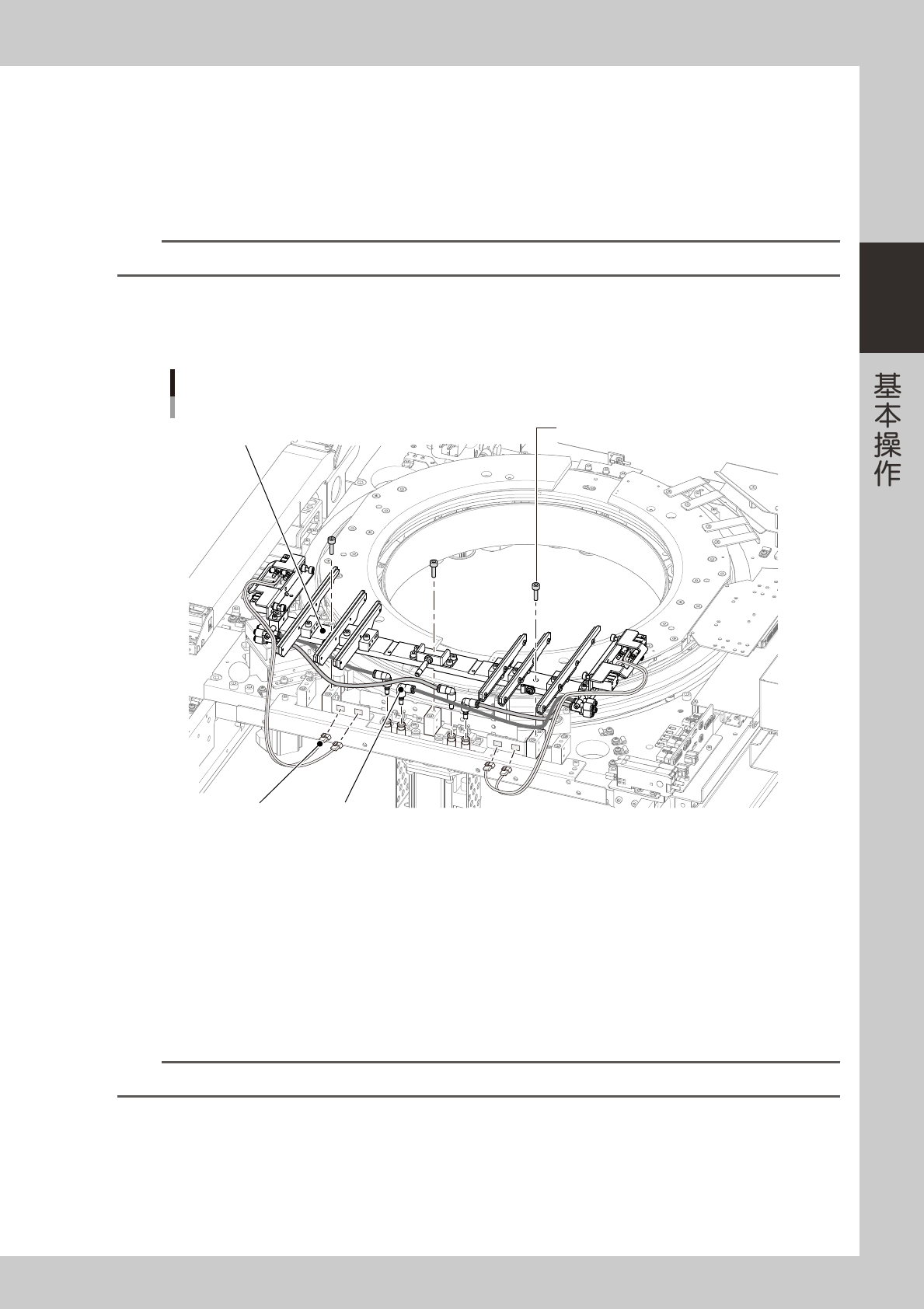

载盘固定夹的更换
固定螺栓 (3mm扳手)
插头传感器插头
载盘固定夹
25227-H0-00
4
拔出传感器插头。
拔出左右汽缸用传感器插头。
5
拔出输气管。
从插头部拔出橙色和黑色输气管。
6
更换载盘固定夹。
按照与 Step2 〜 Step5 相反的步骤更换载盘固定夹。
n
要点
安装时，如果先插入传感器插头再安装固定螺栓会便于操作。
2-48
2
5.混合式贴片机侧的设置
将送料器安装在混合式贴片机或安装完托盘交换器后，还必须在混合式贴片机侧进行设置。
5.1 元件供给形态的设置
带式送料器 ：
设置「元件供给形态」、「送料器类型」和「传送间距」。
晶片托盘交换器 ：
设置「元件供给形态」和「送料器类型」。
1

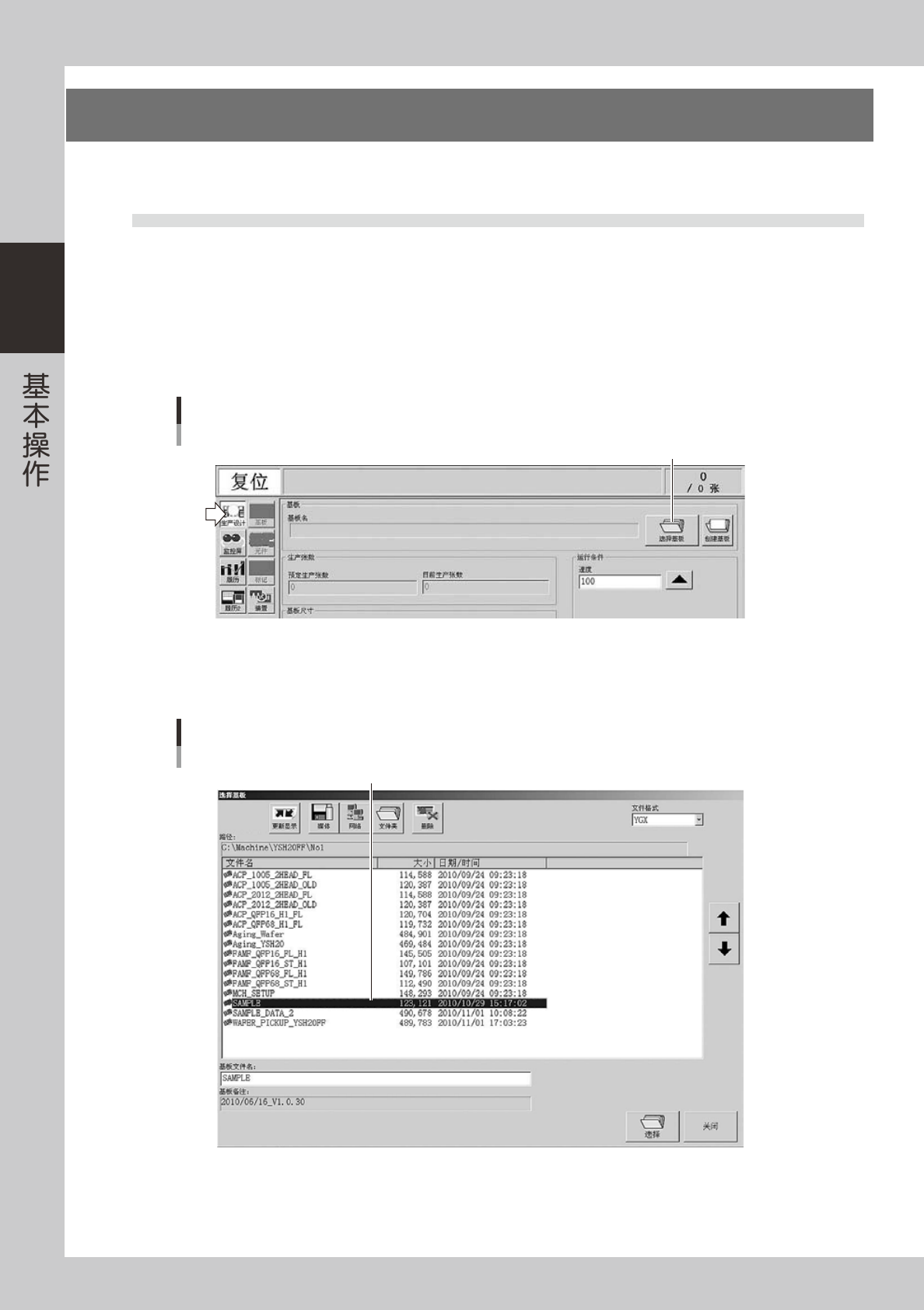

打开选择基板的画面。
按 [ 生产设计 ] 按钮打开生产设计画面，按 [ 选择基板 ] 按钮。
生产设计画面
[选择基板]按钮
[选择基板]按钮
26227-H0-00
2
选择基板。
从基板列表中选择相应基板，按 [ 选择 ] 按钮。
选择基板的画面
从登录的基板程序列表中选择
26228-H0-00
