3.4 传送装置的调节
生产过程中，每当切换生产基板就必须根据该基板调节传送装置，准备相应的备件。下面，介绍调节传送装置的
方法。传送装置的调节流程，如下图所示。
调节传送宽度
放置基板
调节压板
按[传送宽度]按钮，输入宽度
按[顶板]按钮，升起顶板
按[顶板]按钮，升起顶板
按[顶板]按钮，降下顶板
按[顶板]按钮，降下顶板
确认基板的固定状态
取出基板
将机器置于紧急停机状态
解除机器的紧急停机状态
调节流程图
传送装置
25203-H0-10
基板的固定方法
一般，基板固定方法设定为外形基准。顶起基板的边缘，用基板压板夹住进行固定。
基板边缘以外的部分，用选配的支撑夹具支撑。
基板固定方法
基板固定方法的确认
基板固定示意图
26218-H0-10
c
注意
如果想要生产的基板上有切口等，传送装置的各基板传感器有可能无法检出基板。
2-24
2
1
调节传送宽度。
确认已选中想要调节传送宽度的基板程序后，按 [ 装置 ] -「传送装置」选项卡的 [ 传送宽度 ] 按钮。
显示对话框，确认更改后的传送宽度，按 [OK] 按钮。
e
2
将混合式贴片机置于紧急停机状态，打开安全盖。
3
将基板放置在传送轨上。
按「传送装置」画面的 [ 顶板 ] 按钮，使顶板上升，并确认基板的固定状态。
4
调节压板。
1. 降下顶板。
2. 调节压板的位置，使基板可以均匀地被夹固。

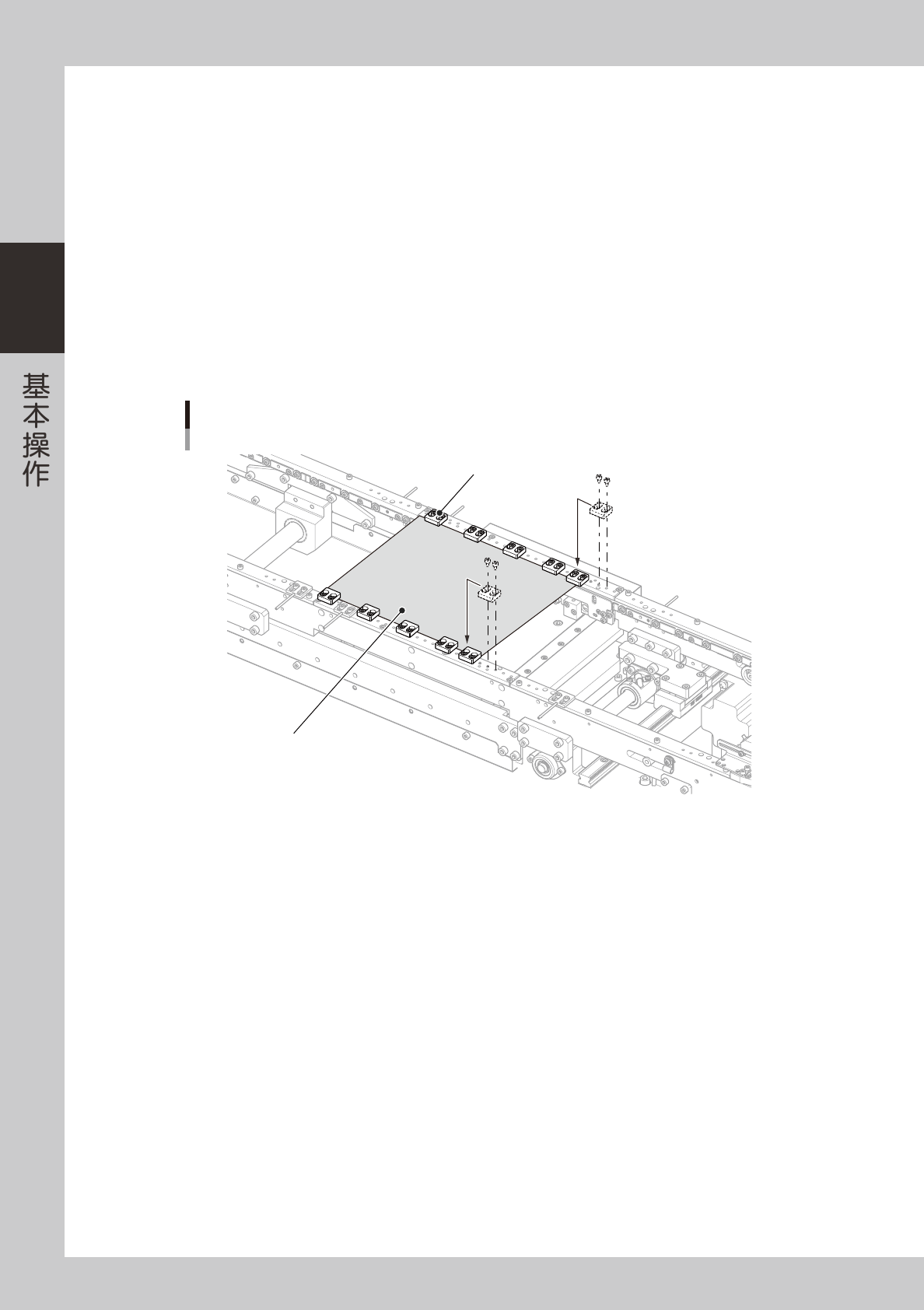

用六角扳手拆下压板并安装在适当的位置。
压板
基板
压板
25204-H0-00
5
确认基板的固定状态。
1. 升起顶板。
2. 确认基板是否已被均匀支撑。轻敲基板确认基板有无翘曲。如果基板没有翘曲，已被均匀地支撑，
表示固定正常。
6
从传送轨上取下基板。
降下顶板，取出基板后，解除混合式贴片机的紧急停机状态。
2-25
2
4.元件供给装置的准备
4.1 带式送料器
4.1.1 料带的安装
c
注意
安装料带时，务必使用料带安装站或脱机设置用电源站安装。不能直接在混合式贴片机上安装料带。
1
安装送料器。
将送料器安装在料带安装站或脱机设置用电源站上。
送料器的安装
把手
送料器
料带安装站
25205-H0-00
2
提起料带导轨组件。
将料带导轨前杆边向上提起边向前按下，提起料带导轨组件。
提起料带导轨组件
料带导轨组件
料带导轨前杆
25206-H0-00
