2-53 2 ■ 晶片托盘交换器的动作确认 1 打开「晶片托盘」画面。 按 [ 装置 ] 按钮，选择「晶片托盘」选项卡，打开托盘交换器画面。 2 抽出载盘进行确认。 按 [ 抽退载盘 ] 按钮，抽出载盘，确认是否可以正确抽出。 托盘交换器画面 选择载盘 [抽退载盘]按钮 输入载盘号码 26236-H0-00
2-52
2
5.2 动作确认
将送料器或托盘交换器安装在混合式贴片机后，必须确认运行动作是否正常。
■ 带式送料器的动作确认
1
打开送料器画面。
按 [ 装置 ] 按钮选择「送料器」选项卡，打开送料器画面。
2
选择送料器。
选择想要确认运行动作的送料器。
参考
可从送料器安装示意图或送料器列表中选择。

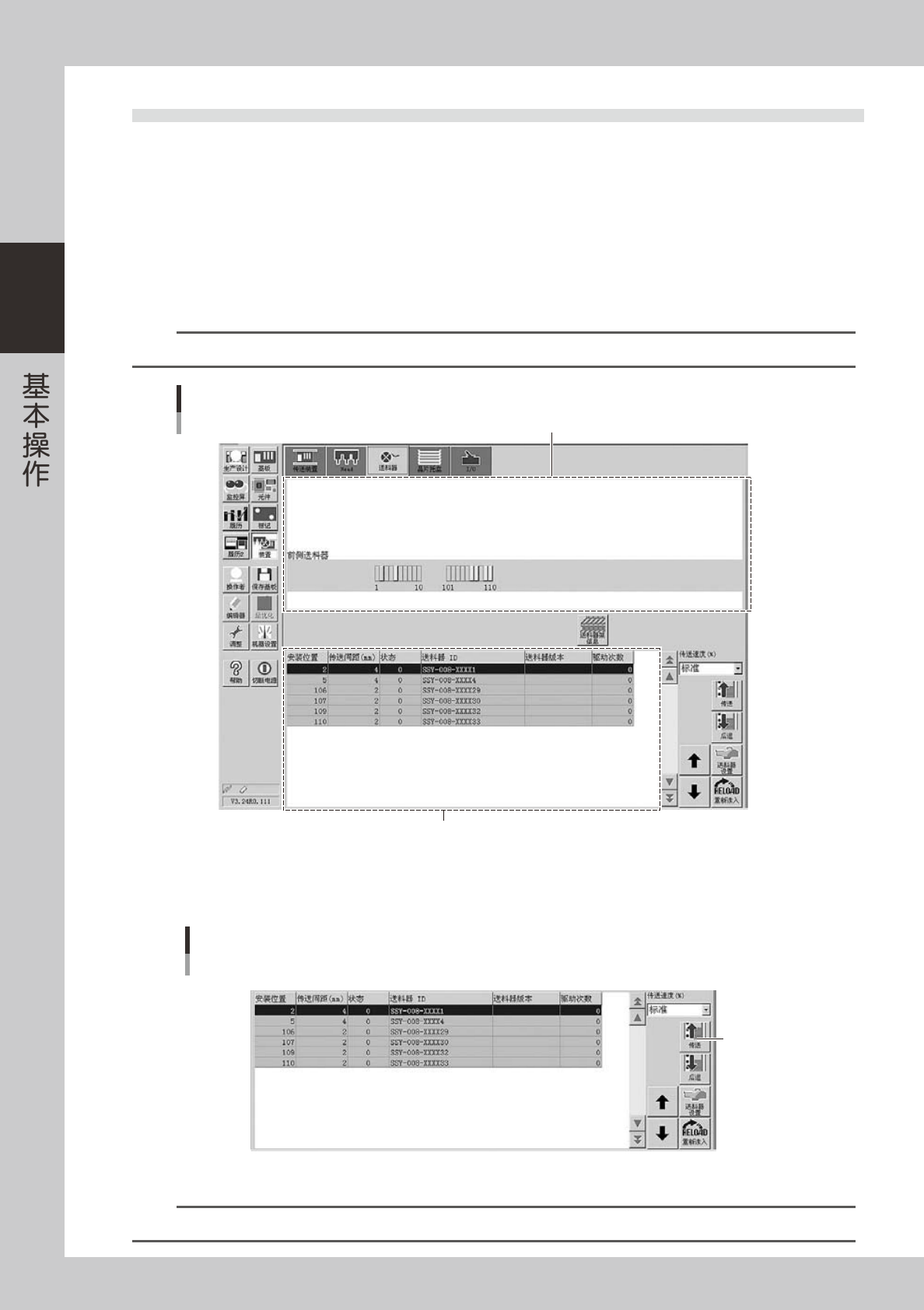

送料器画面
选择送料器
送料器列表
送料器安装示意图
26234-H0-00
3
确认运行动作。
按画面右下方的 [ 传送 ] 按钮，确认料带是否准确传送。
送料器画面
确认运行动作
[传送]按钮
26235-H0-00
n
要点
安装了 4mm 间距以上的送料器时，务必确认元件的前端和位置。
2-53
2
■ 晶片托盘交换器的动作确认
1
打开「晶片托盘」画面。
按 [ 装置 ] 按钮，选择「晶片托盘」选项卡，打开托盘交换器画面。
2
抽出载盘进行确认。
按 [ 抽退载盘 ] 按钮，抽出载盘，确认是否可以正确抽出。

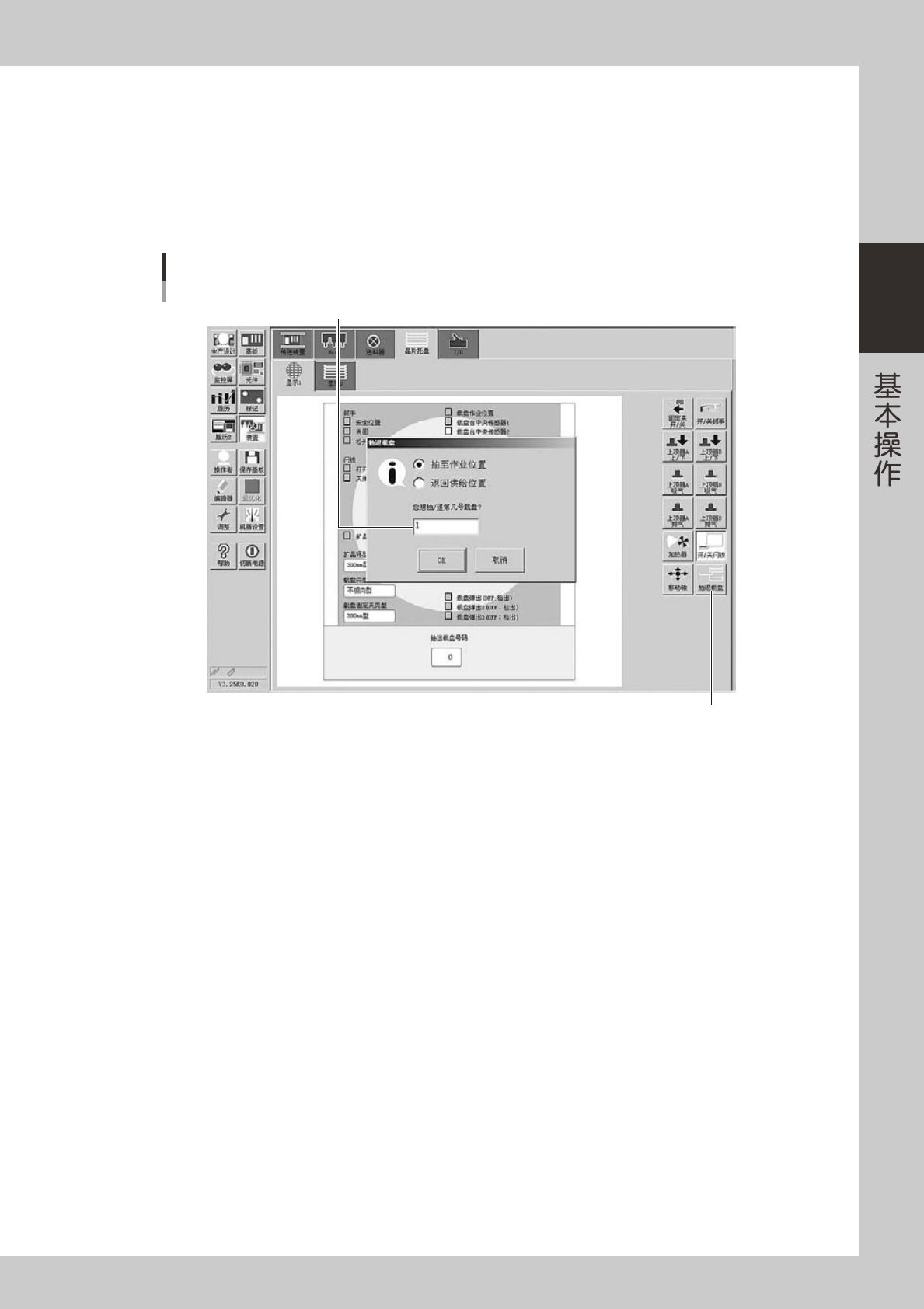

托盘交换器画面
选择载盘
[抽退载盘]按钮
输入载盘号码
26236-H0-00
