1-15 1 5.2 从晶片托盘交换器供给元件 以下，介绍从晶片托盘交换器供给元件时的切换方法。 将晶片装入载料箱时，可以按以下 2 种形式装入。 ‧ 直接将晶片环插入载料箱中。 ‧ 将晶片环装入晶片载盘后，再插入载料箱中。 无论是直接使用晶片环还是装入晶片载盘后使用，以下统称为晶片元件。 ） A U T O S E T U P 晶片托盘交换器 元件的准备 载料箱位置 切换开关 载料箱 止动杆 安全盖开关用把手 ■ 载料箱的安装 ■…
1-14
1

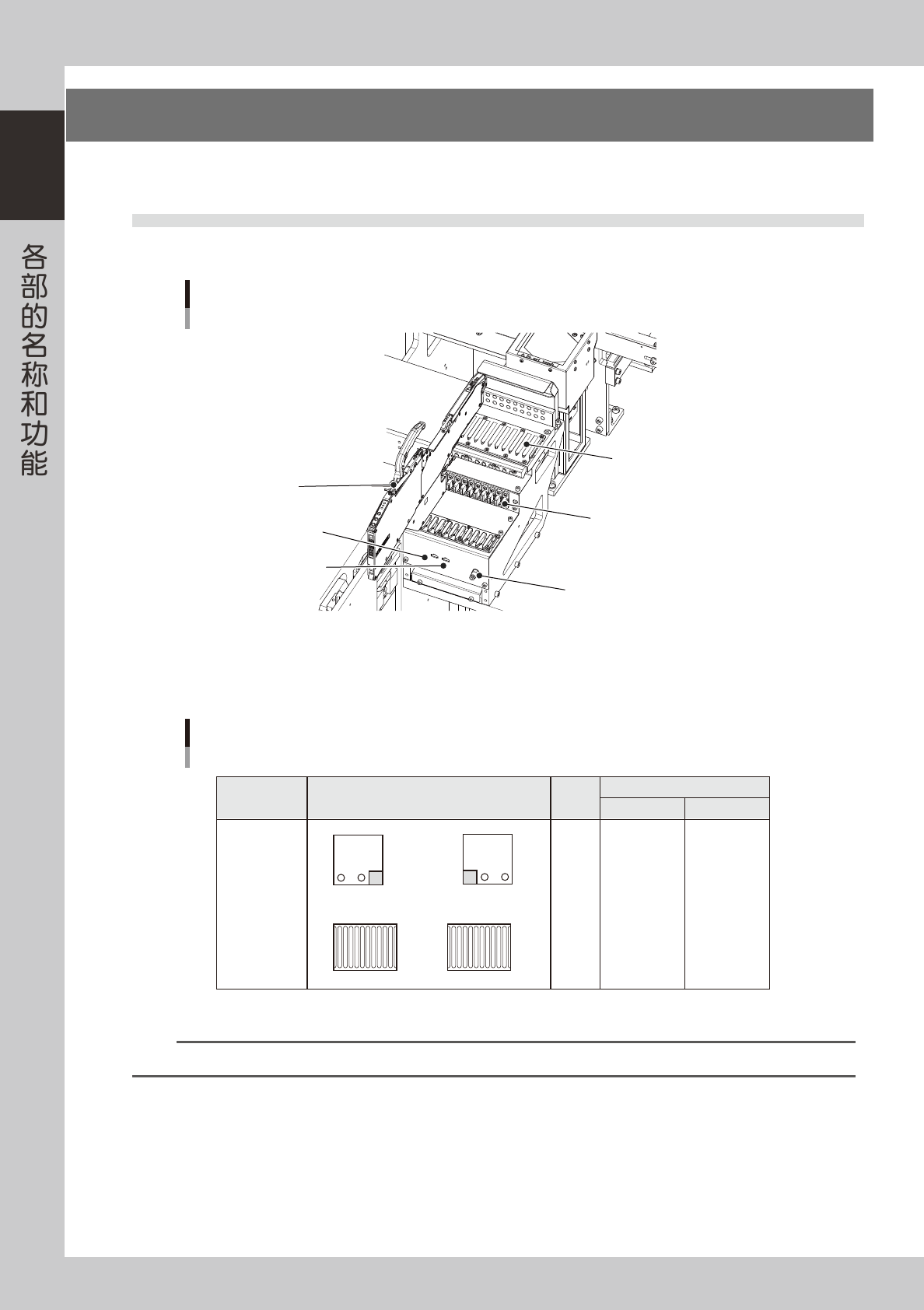

5.元件供给部
送料器安装部装备有安装带式送料器等用的送料器架，驱动选配装置用的电源和气源插口。
5.1 从送料器架供给元件
在送料器架上安装带式送料器，由混合式贴片机供给的电源驱动。
送料器部
电源插口
[DUMP] 插口
气源插口
送料器架 (10连)
电源／信号连接部
SS型电动送料器
25117-H0-00
各贴装头与安装号码
YSH20 的各个贴装头没有无法到达的送料器安装号码，如下图所示。
B
A
1 2
1 2
送料器架的构成
以10连固定型为例
1〜10
1〜10
安装号码
构 成 贴装头类型
B工作台 A工作台
10连固定
1
2
101〜110
101〜110
1
10
101
110
25118-H0-00
n
要点
将元件信息画面的送料器位置计算设置为示教或相对示教时，与上述情况不同。
1-15
1
5.2 从晶片托盘交换器供给元件
以下，介绍从晶片托盘交换器供给元件时的切换方法。
将晶片装入载料箱时，可以按以下 2 种形式装入。
‧
直接将晶片环插入载料箱中。
‧
将晶片环装入晶片载盘后，再插入载料箱中。
无论是直接使用晶片环还是装入晶片载盘后使用，以下统称为晶片元件。）
A
U
T
O
S
E
T
U
P
晶片托盘交换器
元件的准备
载料箱位置
切换开关
载料箱
止动杆
安全盖开关用把手
■ 载料箱的安装
■ 晶片元件的安装
大切口
小切口
晶片元件
25119-H0-00
■ 12 英寸晶片元件的安装
1
将载料箱移至更换位置 ( 上侧 )。
将载料箱位置切换开关旋至「SET UP」侧。
e
2
打开安全盖。
按紧急停机按钮，打开混合式贴片机的安全盖后，将晶片托盘交换器的安全盖开关用把手向上图箭头所示
方向拉开，打开晶片托盘交换器的安全盖。
3
如上图所示，安装晶片元件。
4
安装载料箱。
打开止动杆，将载料箱朝向混合式贴片机侧安装。
5
关闭安全盖。
关闭晶片托盘交换器和混合式贴片机的安全盖后，解除机器的紧急停机状态。
6
将载料箱移至可运行的位置。
将载料箱位置切换开关旋至「AUTO」侧，使载料箱移至可运行的位置。
1-16
1
■ 使用其它晶片元件时
使用 12 英寸以外的 6 英寸、8 英寸或晶片载盘时，必须使用下图所示的载料箱垫板。
晶片托盘交换器
载料箱安装位置
12英寸用载料箱
止动杆
8英寸用载料箱
6英寸用载料箱
定位销
载料箱垫板
定位孔
25120-H0-00
c
注意
使用 12 英寸的载料箱时，必须拆除载料箱垫板后再安装。
