1-16 1 ■ 使用其它晶片元件时 使用 12 英寸以外的 6 英寸、8 英寸或晶片载盘时，必须使用下图所示的载料箱垫板。 晶片托盘交换器 载料箱安装位置 12英寸用载料箱 止动杆 8英寸用载料箱 6英寸用载料箱 定位销 载料箱垫板 定位孔 25120-H0-00 c 注意 使用 12 英寸的载料箱时，必须拆除载料箱垫板后再安装。
1-15
1
5.2 从晶片托盘交换器供给元件
以下，介绍从晶片托盘交换器供给元件时的切换方法。
将晶片装入载料箱时，可以按以下 2 种形式装入。
‧
直接将晶片环插入载料箱中。
‧
将晶片环装入晶片载盘后，再插入载料箱中。
无论是直接使用晶片环还是装入晶片载盘后使用，以下统称为晶片元件。）
A
U
T
O
S
E
T
U
P
晶片托盘交换器
元件的准备
载料箱位置
切换开关
载料箱
止动杆
安全盖开关用把手

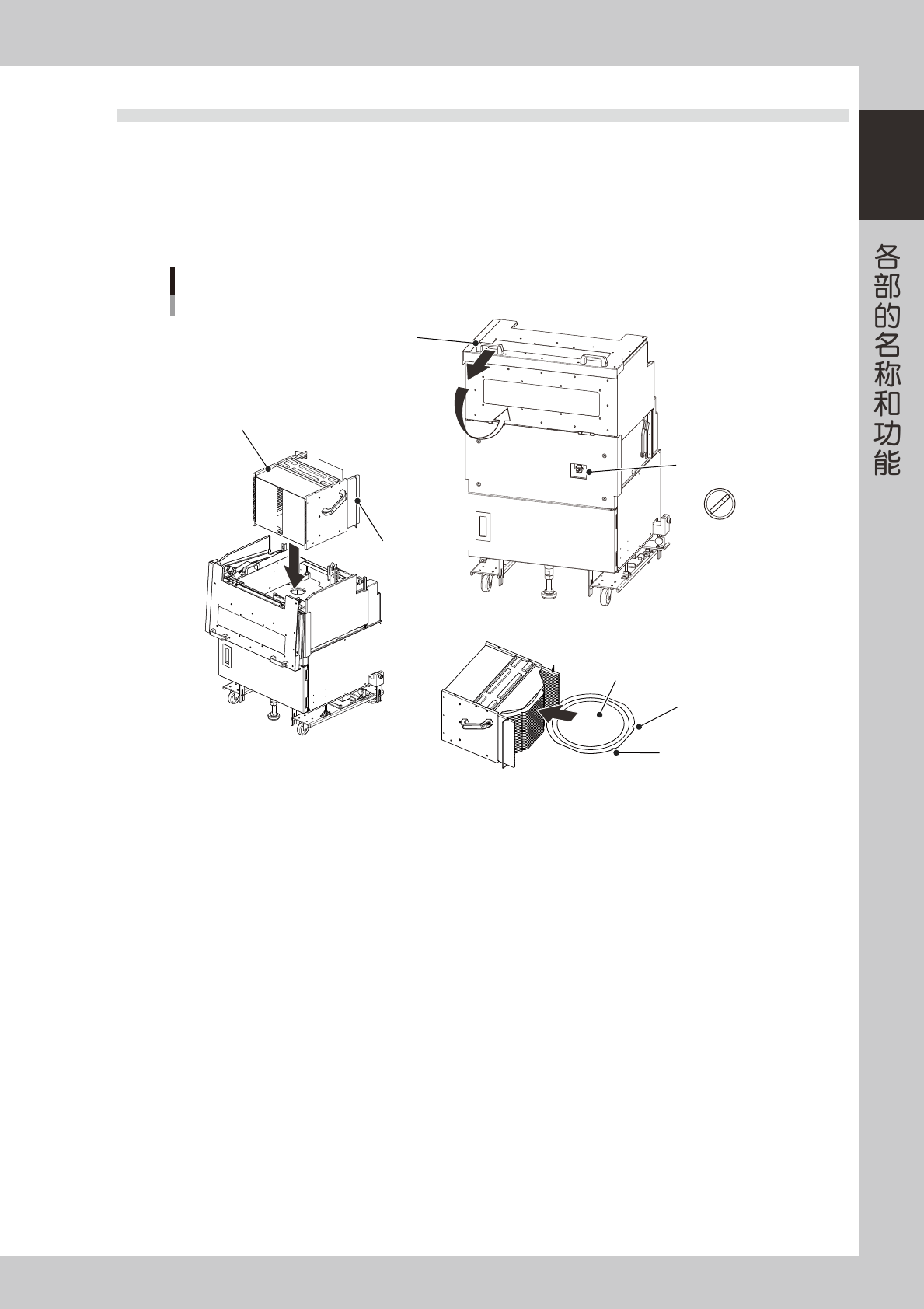

■ 载料箱的安装
■ 晶片元件的安装
大切口
小切口
晶片元件
25119-H0-00
■ 12 英寸晶片元件的安装
1
将载料箱移至更换位置 ( 上侧 )。
将载料箱位置切换开关旋至「SET UP」侧。
e
2
打开安全盖。
按紧急停机按钮，打开混合式贴片机的安全盖后，将晶片托盘交换器的安全盖开关用把手向上图箭头所示
方向拉开，打开晶片托盘交换器的安全盖。
3
如上图所示，安装晶片元件。
4
安装载料箱。
打开止动杆，将载料箱朝向混合式贴片机侧安装。
5
关闭安全盖。
关闭晶片托盘交换器和混合式贴片机的安全盖后，解除机器的紧急停机状态。
6
将载料箱移至可运行的位置。
将载料箱位置切换开关旋至「AUTO」侧，使载料箱移至可运行的位置。
1-16
1
■ 使用其它晶片元件时
使用 12 英寸以外的 6 英寸、8 英寸或晶片载盘时，必须使用下图所示的载料箱垫板。
晶片托盘交换器
载料箱安装位置
12英寸用载料箱
止动杆
8英寸用载料箱
6英寸用载料箱
定位销
载料箱垫板
定位孔
25120-H0-00
c
注意
使用 12 英寸的载料箱时，必须拆除载料箱垫板后再安装。
1-17
1
6.传送装置
6.1 传送装置
以下，介绍固定基板用的传送装置。
传送装置
A工作台主挡板
混合式贴片机正面
传送方向
顶板
压板 (可调式)
B工作台主挡板
基板固定夹组件
25121-H0-00
‧
主挡板
传入传送轨内的基板碰到主挡板就会停住。
‧
顶板
上升时，与基板固定夹组件连动夹住基板。
‧
压板 ( 可调式 )
从上压住基板的边缘来固定基板。
‧
基板固定夹组件
与顶板连动，从下托起基板的边缘夹入压板之间来固定基板。
