2-16 2 ■ 送料器手动操作 「装置」-「送料器」画面 1 4 7 2 6 5 3 26208-H0-00 按钮名称 功能 1 传送 每按 1 次按钮，就按照设置的间距使料带向前传送 1 个间距。 2 后退 每按 1 次按钮，就按照设置的间距使料带向后退回 1 个间距。 3 送料器设置 传送间距可以按照规格在 2 〜 56mm 的范围内 选择。 内存会自动更新为此处所设置的间距。 4 传送速度 ( ％ ) 传送速度，可从下拉框中在「…
2-15
2

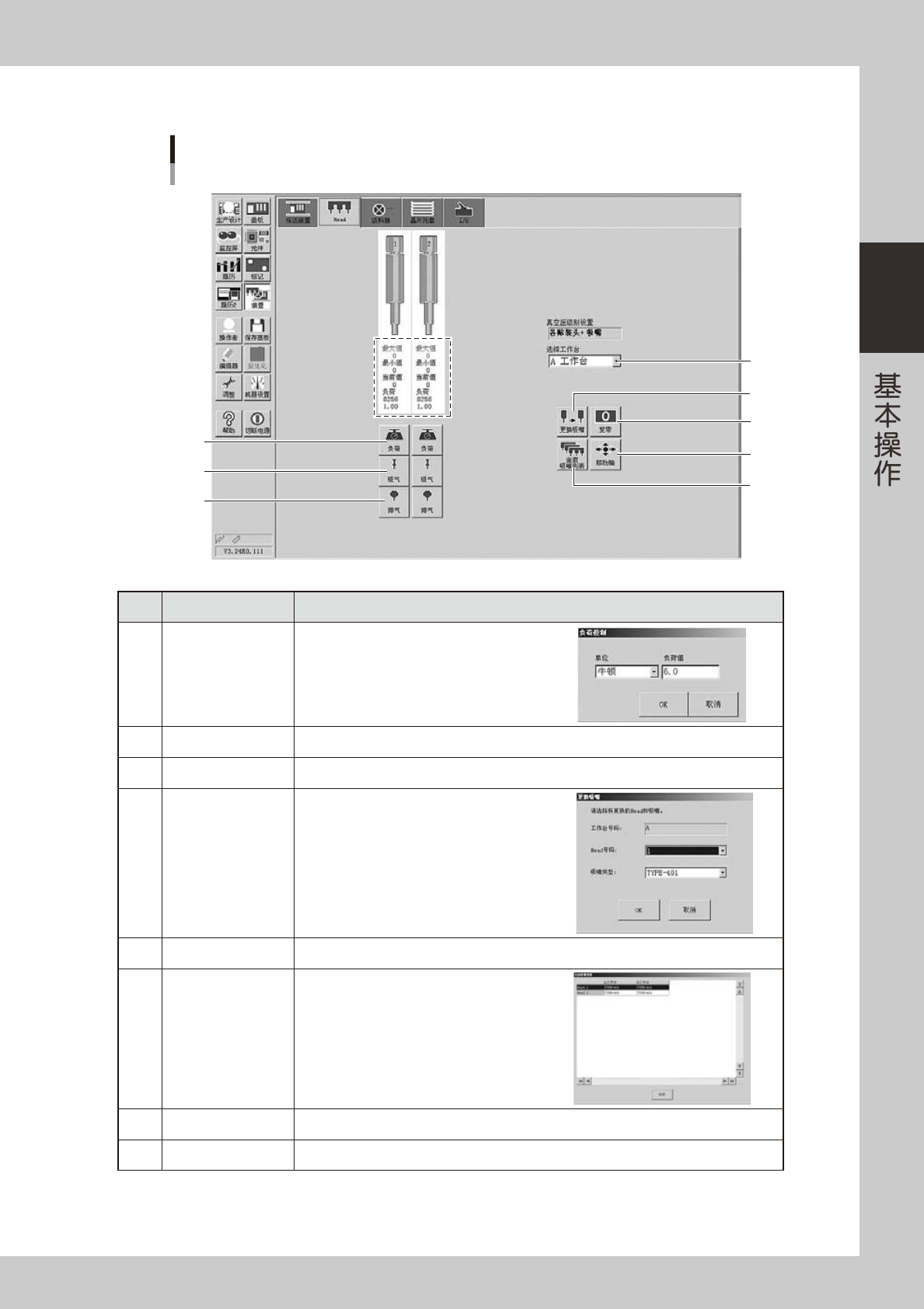

■ Head 手动操作
「装置」-「Head」画面
以FF贴装头为例
2
1
3
5
4
8
7
6
26207-H0-10
按钮名称 功能
1
负荷
可以用手动方式设置和确认负荷。
单位为「牛顿」、「Bit」。
2
吸气 使各贴装头的吸气开 / 关。
3
排气 使各贴装头的排气开 / 关。
4
更换吸嘴
选配有吸嘴交换站的机器会显示「更换吸嘴」
对话框，指定贴装头 (
Head)
和吸嘴类型更换
吸嘴。
5
复零 使上图虚线框内的各数值复零。
6
当前吸嘴列表
显示当前贴装头 (
Head)
上所安装的吸嘴类型
列表。
7
移动轴 想要移动轴时使用。与「传送装置」的 [ 移动轴 ] 按钮的功能相同。
8
选择工作台 选择想要操作的工作台。
2-16
2

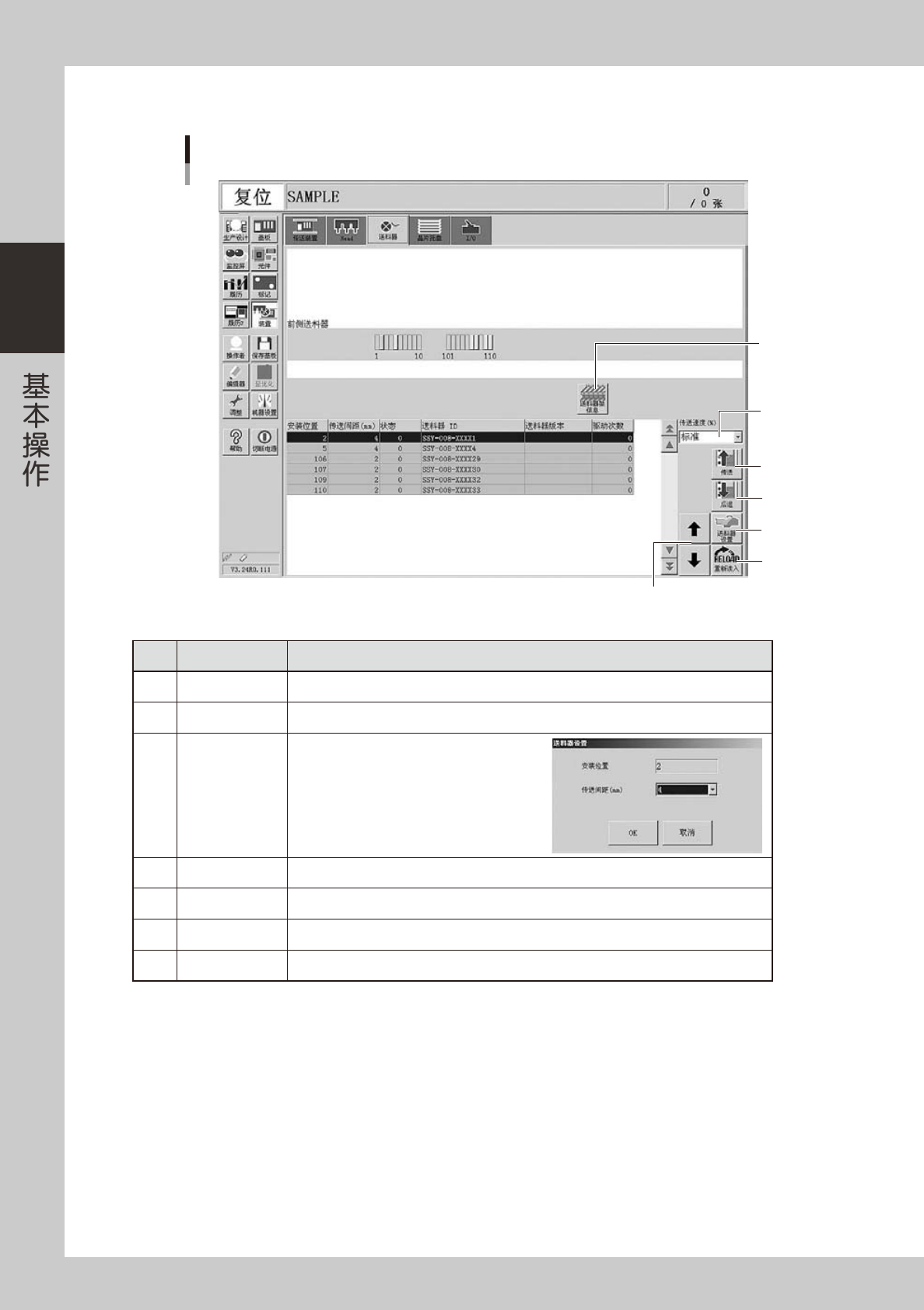

■ 送料器手动操作
「装置」-「送料器」画面
1
4
7
2
6
5
3
26208-H0-00
按钮名称 功能
1
传送 每按 1 次按钮，就按照设置的间距使料带向前传送 1 个间距。
2
后退 每按 1 次按钮，就按照设置的间距使料带向后退回 1 个间距。
3
送料器设置
传送间距可以按照规格在
2
〜
56mm
的范围内
选择。
内存会自动更新为此处所设置的间距。
4
传送速度
(
％
)
传送速度，可从下拉框中在「标准〜
90
、
80
、
10...
％」的范围内选择。
5
重新读入 清除送料器的状态
(
内存
)
，重新读入。
6
上下方向按钮 上下移动项目、上下移动位置或上下移动光标。
7
送料器架信息 可以确认送料器架内板卡的版本。
2-17
2
■ I/O 手动操作
「装置」-「I/O」画面
1
2
3
26209-H0-00
名称 功能
1
「信号输出」下拉框
切换信号输出侧的显示区。
‧
送料器
‧
吸嘴交换站
‧
传送装置
‧
Head
‧
排气站
‧
其他
2
「信号输入」下拉框
切换信号输入侧的显示区。
‧
联锁
‧
原点极限
‧
预备
‧送料器
‧吸嘴交换站
‧传送装置
‧
废气站
‧Head
‧排气站
‧其他
3
[
ON/OFF
] 按钮 使光标选中位置的阀开 / 关。
