2-18 2 3. 开机和关机 开机和关机，必须按照操作画面的指示进行，基本的操作流程如下图所示。 向原点位置移动 将混合式贴片机的电源开关旋至ON 进行作业前的点检 开机和关机 返回原点 按[切断电源]按钮 载入程序后显示 返回原点的画面 显示原点位置移动画面 显示关机画面 按紧急停机按钮 将混合式贴片机的电源开关旋至OFF 指定操作人员 生产 (运行) 显示生产设计画面 生产结束 25201-H0-00
2-17
2

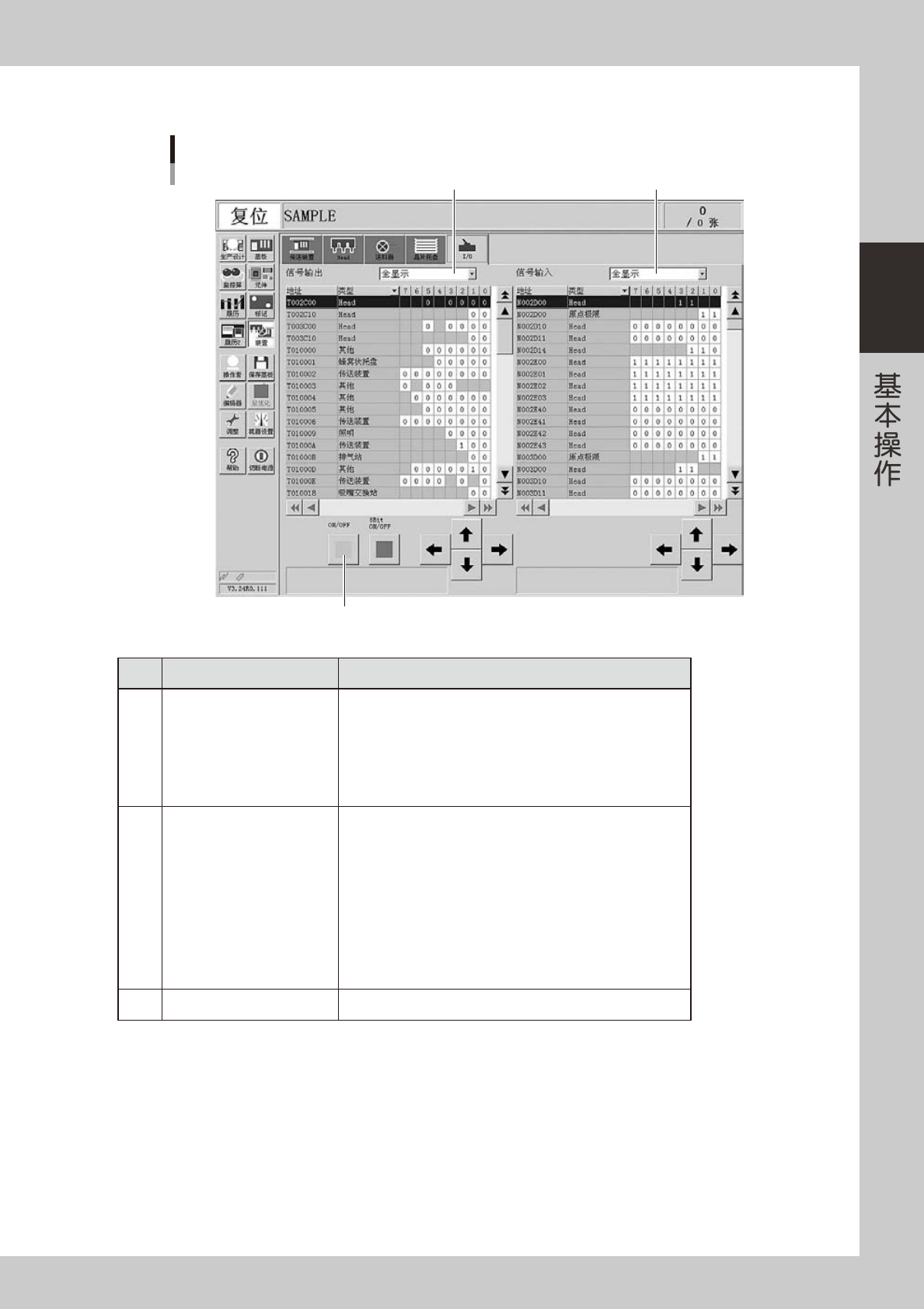

■ I/O 手动操作
「装置」-「I/O」画面
1
2
3
26209-H0-00
名称 功能
1
「信号输出」下拉框
切换信号输出侧的显示区。
‧
送料器
‧
吸嘴交换站
‧
传送装置
‧
Head
‧
排气站
‧
其他
2
「信号输入」下拉框
切换信号输入侧的显示区。
‧
联锁
‧
原点极限
‧
预备
‧送料器
‧吸嘴交换站
‧传送装置
‧
废气站
‧Head
‧排气站
‧其他
3
[
ON/OFF
] 按钮 使光标选中位置的阀开 / 关。
2-18
2
3.开机和关机
开机和关机，必须按照操作画面的指示进行，基本的操作流程如下图所示。
向原点位置移动
将混合式贴片机的电源开关旋至ON
进行作业前的点检
开机和关机
返回原点
按[切断电源]按钮
载入程序后显示
返回原点的画面
显示原点位置移动画面
显示关机画面
按紧急停机按钮
将混合式贴片机的电源开关旋至OFF
指定操作人员
生产 (运行)
显示生产设计画面
生产结束
25201-H0-00
2-19
2
3.1 作业前的点检
e
接通电源之前，必须确认下列内容。
w
警告
点检作业必须在按下紧急停机按钮的状态下进行。
■ 作业前点检一览表
点检部位 点检要点
电源 混合式贴片机正面右下方的电源箱中连接着指定的电源。
安全盖 关闭状态。
指示灯 红色指示灯为亮灯状态。
送料器 ( 选配 )
已牢牢固定在送料器架上，没有浮起。
送料器上没有异物。
传送轨 传送轨上没有异物。
贴装头 吸嘴已正确安装。
吸嘴 吸嘴没有缺损、黏附锡膏、回弹不良的现象。
晶片托盘交换器 ( 选配 )
元件 ( 晶片环或晶片载盘 ) 已正确安装。
晶片托盘交换器已正确连接。
载料箱装载柜的柜门已关闭。
载料箱位置切换开关已置于「AUTO」。
浸焊站 ( 选配 )
已正确安装在送料器架上。
线束已与指定的接口连接。
w
警告
指示灯是表示贴片机运行状态的重要部分。机器运行中指示灯呈绿色 ; 出错警告或联锁启动时指示灯呈黄色 ; 机器为紧急停机状态
时指示灯呈红色。指示灯呈绿色状态时，严禁进入贴装头的可动范围内。
