2-36 2 4.2.2 将元件安装在载料箱中 下面，介绍将晶片环或晶片载盘 ( 以下，统称晶片元件 ) 安装在载料箱中的方法。 1 将载料箱放置在水平位置。 2 打开止动杆。 向前拉开止动杆，以便插入晶片元件。 插入载料箱 止动杆 小切口 大切口 25219-H0-00 c 注意 使用晶片载盘时，务必使用专用的载料箱。 3 插入晶片元件。 如上图所示，将小切口和大切口朝向自己一侧水平插入载料箱层中。必须插入到位。 4 确认插入状态。 …
2-35
2
4.2 晶片托盘交换器
■ 使用载盘和载料箱时的注意事项
使用载盘和载料箱时，务必遵守下列注意事项。
‧
载盘与载料箱必须在干净的环境中保管，切勿附着尘屑、脏污、油渍等。
‧
切勿使载盘或载料箱跌落，也切勿过度撞击或施加压力。
因跌落等导致变形的载盘或载料箱，切勿使用。
‧
载盘与载料箱的棱角部可能会造成受伤，使用时务必注意。
‧
移动载料箱时，必须双手把住载料箱顶部的左右把手，水平移动。
‧
务必关上止动杆 ( 参照 4.2.2) 后再搬动载料箱，以防止载料箱中的载盘滑落。
‧
安装载料箱时，务必打开止动杆后再安装。
4.2.1 将晶片环 ( 元件 ) 安装在晶片载盘上
下面，介绍将晶片环安装在晶片载盘上使用时的安装方法。
1
拆卸晶片环压板的固定螺母。
用扳手拆下晶片环压板的 4 处固定螺母。
2
转动晶片环压板。
边向上提起晶片环压板边转动至不会碰到晶片环的位置。

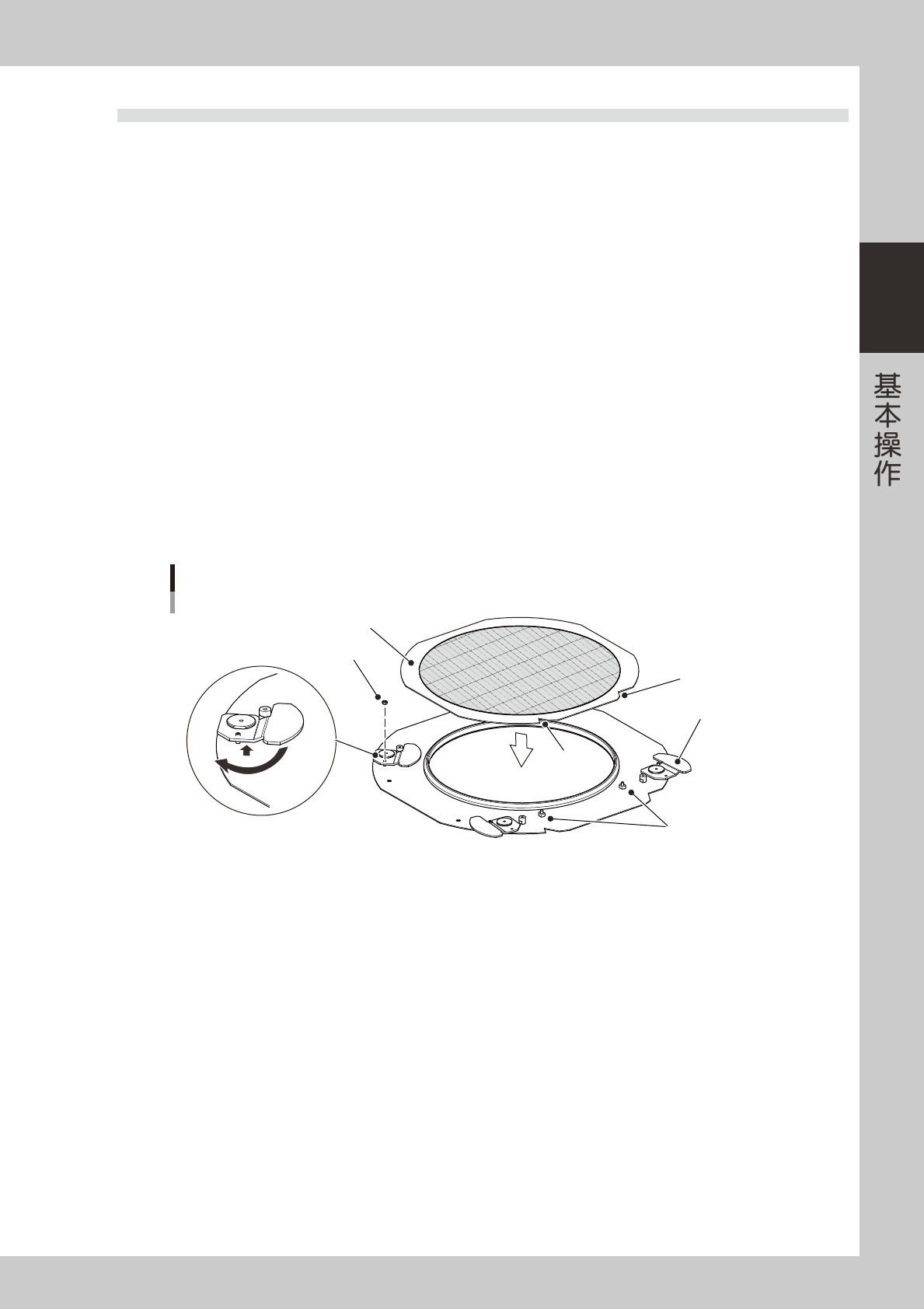

在晶片载盘上安装晶片环
晶片环
固定螺母
晶片环压板
小切口
定位销
大切口
25218-H0-00
3
安装晶片环。
将晶片环放在晶片载盘上，转动晶片环使定位销正好卡在小切口和大切口处。
4
固定晶片环。
定位后，将晶片环压板转回原位并用固定螺母固定。
2-36
2
4.2.2 将元件安装在载料箱中
下面，介绍将晶片环或晶片载盘 ( 以下，统称晶片元件 ) 安装在载料箱中的方法。
1
将载料箱放置在水平位置。
2
打开止动杆。
向前拉开止动杆，以便插入晶片元件。

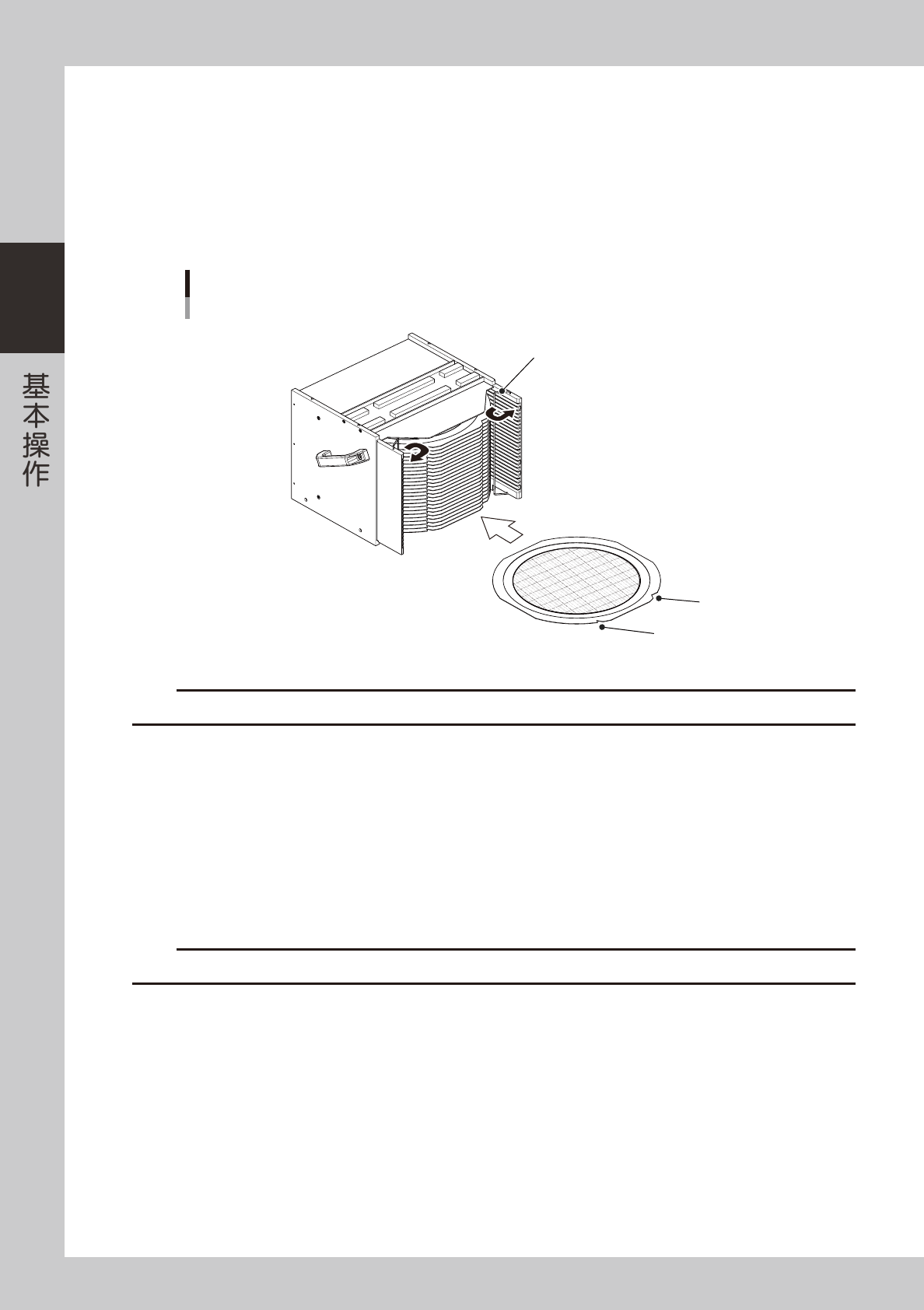

插入载料箱
止动杆
小切口
大切口
25219-H0-00
c
注意
使用晶片载盘时，务必使用专用的载料箱。
3
插入晶片元件。
如上图所示，将小切口和大切口朝向自己一侧水平插入载料箱层中。必须插入到位。
4
确认插入状态。
确认晶片元件是否已正确水平插入。切勿左右插错箱层，否则供给元件时会发生故障。
5
关闭止动杆。
搬动时，为防止晶片元件滑落必须关闭止动杆。
c
注意
安装载料箱时，务必打开止动杆后安装。
2-37
2
4.2.3 载料箱的更换与元件的安装
想要更换晶片托盘交换器的载料箱或补充元件时，必须将混合式贴片机置于紧急停机状态。
下面，介绍更换载料箱和补充元件的方法。
1
将载料箱移至更换位置。
将晶片托盘交换器的载料箱位置切换开关旋至「SET UP」侧。
开关指示灯熄灯，载料箱移至更换位置 ( 上侧 )。
载料箱位置切换开关
亮灯 熄灯
载料箱位置切换开关
25220-H0-00
e
2
按紧急停机按钮，打开安全盖。
按紧急停机按钮后，打开混合式贴片机侧的安全盖。再向前 ( 自己一侧 ) 拉动晶片托盘交换器的安全盖把手，
打开晶片托盘交换器的安全盖。
3
取出载料箱。
载料箱的侧面或顶面有把手，用双手握住把手取出载料箱。
取出载料箱
把手
(6、8英寸载料箱的把手在顶面)
晶片托盘交换器的安全盖
25221-H0-00
