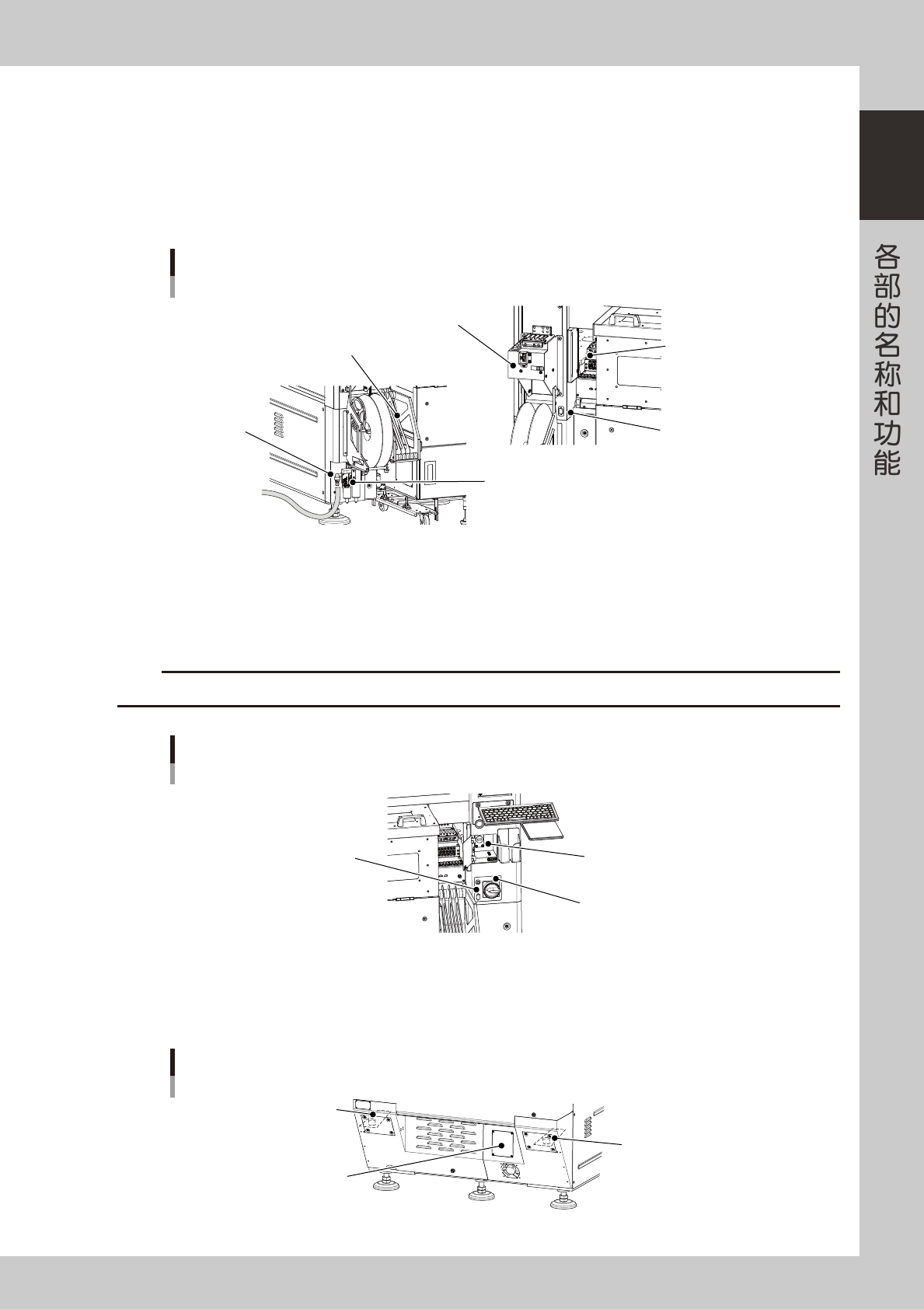

1-4 1 2. 选配装置 本章节，介绍选配装置的名称和功能。 ■ 载料箱安装部 晶片托盘交换器 载料箱装载柜侧 载料箱位置切换开关 顶起用手柄 LZ轴制动器解除按钮 固定用旋钮 安全盖开关用把手 载料箱 载料箱垫板 (6英寸/8英寸/晶片载盘用) 25105-H0-00 固定用旋钮 ( 左右各 1 处 ) 将晶片托盘交换器安装在混合式贴片机，或使晶片托盘交换器脱离混合式贴片机时使用。 顶起用手柄 转动此手柄顶起晶片装载部，使晶片…
1-3
1
■ 浸焊站用接口
浸焊站的电源和信号连接用接口，左右各有 1 个。
■ 送料器安装部
安装 SS 型电动送料器 ( 带式元件 ) 或浸焊站用。
■ 料带安装站 ( 选配 )
给 SS 型电动送料器安装带式元件以及更改传送间距时使用。
与气源连接部 / 送料器相关的部位
SS型电动送料器用料带安装站
料带盘支架
送料器安装部
气源连接部
气 / 雾过滤器
浸焊站用接口
25102-H0-00
■ USB 端口
数据的备份和版本升级时使用。
■ 主控开关
接通或关闭混合式贴片机电源的开关。向右旋转即可接通电源。
c
注意
如果想要再次接通电源，必须间隔 2 秒以上。
主控开关
USB端口
主控开关
浸焊站用接口
25103-H0-00
■ 机器间连接用接口 ( 机器之间的输入 / 输出信号 )
混合式贴片机从后工序机接受信号后将基板传出，并向前工序机发出信号要求传入其它基板。NEXTINTERFACE 接口与后工
序机连接，PREVIOUSINTERFACE 接口与前工序机连接。
机器间连接用接口
■ 吸气泵用过滤器
(盖板内部)
■ 机器间连接用接口
(盖板内部）
■ 机器间连接用接口
(盖板内部）
25104-H0-00
1-4
1
2.选配装置
本章节，介绍选配装置的名称和功能。
■ 载料箱安装部
晶片托盘交换器
载料箱装载柜侧
载料箱位置切换开关
顶起用手柄
LZ轴制动器解除按钮
固定用旋钮
安全盖开关用把手
载料箱
载料箱垫板
(6英寸/8英寸/晶片载盘用)
25105-H0-00
固定用旋钮 ( 左右各 1 处 )
将晶片托盘交换器安装在混合式贴片机，或使晶片托盘交换器脱离混合式贴片机时使用。
顶起用手柄
转动此手柄顶起晶片装载部，使晶片升至可以被抽出的位置。
安全盖开关用把手
更换载料箱时，向自己一侧拉动此把手可以打开安全盖。
LZ 轴制动器解除按钮
一般不使用。需要解除 LZ 轴的制动状态时使用。
载料箱位置切换开关
旋至「SETUP」侧时，升降部移至载料箱更换位置 ( 最上层 )。除了更换载料箱，一般都固定在「AUTO」侧。
1-5
1
■ 晶片操作部
晶片托盘交换器
贴片机侧
抽出晶片环用抓手
晶片扩张器载盘固定夹
吸晶头
上顶器晶片识别相机
移动晶片识别相机用手柄
25106-H0-00
‧
抽出晶片环用抓手
从载料箱中抽出晶片环或晶片载盘时使用。
‧
吸晶头
吸附晶片元件的旋转式吸头。在 A、B2 个吸晶头上可以分别安装 2 种吸晶嘴。
‧
元件固定部 ( 晶片扩张器 )
夹住晶片环或晶片载盘进行固定。根据晶片元件的尺寸，分别备有 12 英寸、8 英寸、6 英寸、晶片载盘用的晶片扩张器。
‧
上顶器 ( 含顶针 )
用顶针从晶片元件下方顶晶片使其剥离切块胶带。
‧
晶片识别相机
识别晶片用相机。出厂时，可以根据所用晶片的尺寸从 2 种不同视野的相机中选择 1 种装配。
‧
移动晶片识别相机用手柄
想要移动晶片识别相机时使用。
‧
载盘固定夹
从晶片装载部抽出晶片元件时用的导轨，同时也有校正晶片环倾斜的功能。
与晶片扩张器一样，分别备有适合各晶片尺寸用的载盘固定夹。
