7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

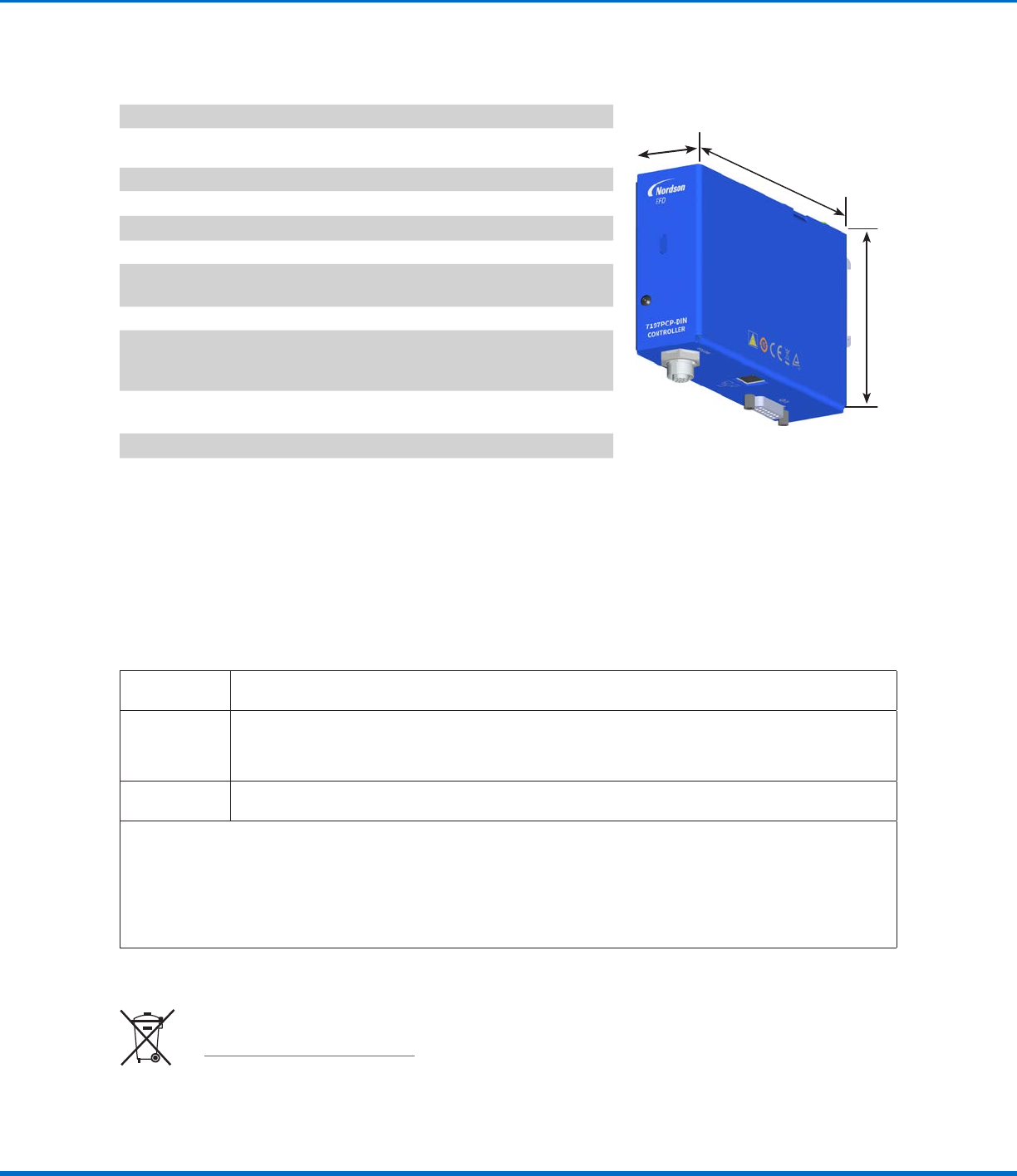

仕様
注 記： 仕様と技術的詳細は、予告なく変更される場合があります。
項目 仕様
本体寸法 幅3.2 cm × 高さ9.4 cm × 奥行き14.6 cm
（幅1.27インチ × 高さ3.70インチ × 奥行き5.75インチ）
重量 0.7 kg (1.5 lb)
ローター速度 10〜150 rpm
時間範囲 0.001〜600,000 ms（1秒から10分）
入力電力 DC24 V（±2%）、最大1.33 A
フィードバック
回路
電子スイッチ、DC24 V、最大100 mA
サイクル始動 DC5–24V シグナル
周囲動作条件 温度：5〜45°C（41〜113°F）
湿度：30°Cで85%RH、45°Cで40%RH、結露なきこと
海抜：最大2,000メートル（6,562フィート）
製品分類 設置カテゴリー II
汚染度 2
認証 CE、TUV、RoHS、中国版RoHS、WEEE
9.4 cm
(3.70")
3.2 cm
(1.27")
14.6 cm
(5.75")
RoHS标准相关声明标准相关声明(中国RoHS有害物質宣言)
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
XX 00 00 00 00 00
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量未満
であることを 意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量以上
であることを 意 味します。
WEEE指令
本装置はWEEE指令2012/19/EUの下、欧州連合の規制の対象となります。本装置の適切な廃棄方法について
は、www.nordsonefd.com/WEEEを 参 照 し て く だ さ い 。
7197PCP-DIN コントローラー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

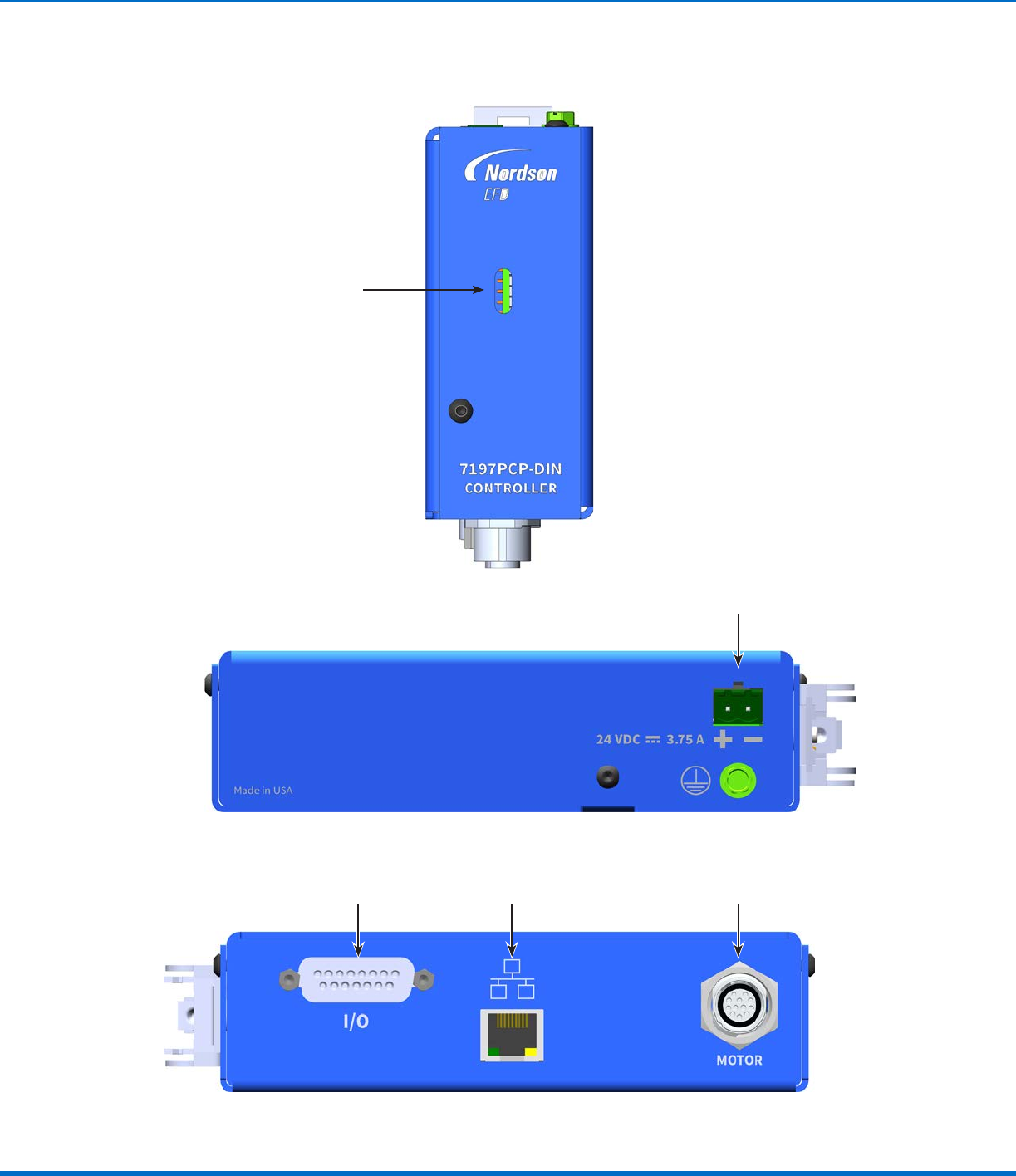

各部の名称
電源/異常 LED
電源接続部と接地端子
ポンプモーター
ケーブル接続I/Oポート イー サネットポ ート
コントローラー上面
コントローラー下面
13
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
1
7197PCP-DIN コントローラー
2
DB-15ケーブル、1.6 m（5.2フィート）（サイクル開始信号、非常停止信号、およびパージ開始信号の接続用）
3
DB-15ブレークアウト基板（サイクル開始信号、非常停止信号、およびパージ開始信号の接続用）
（以下は、図示されていません。）
797PCPまたは797PCP-2K（別売り）
797PCPポンプモーターケーブル（別売り）
クイックスタ ートガ イド
設置
クイックスタートガイドと他のシステムコンポーネントの取扱説明書と併せて本セクションを参照し、システムのコンポーネン
トをすべ て 設 置してください 。

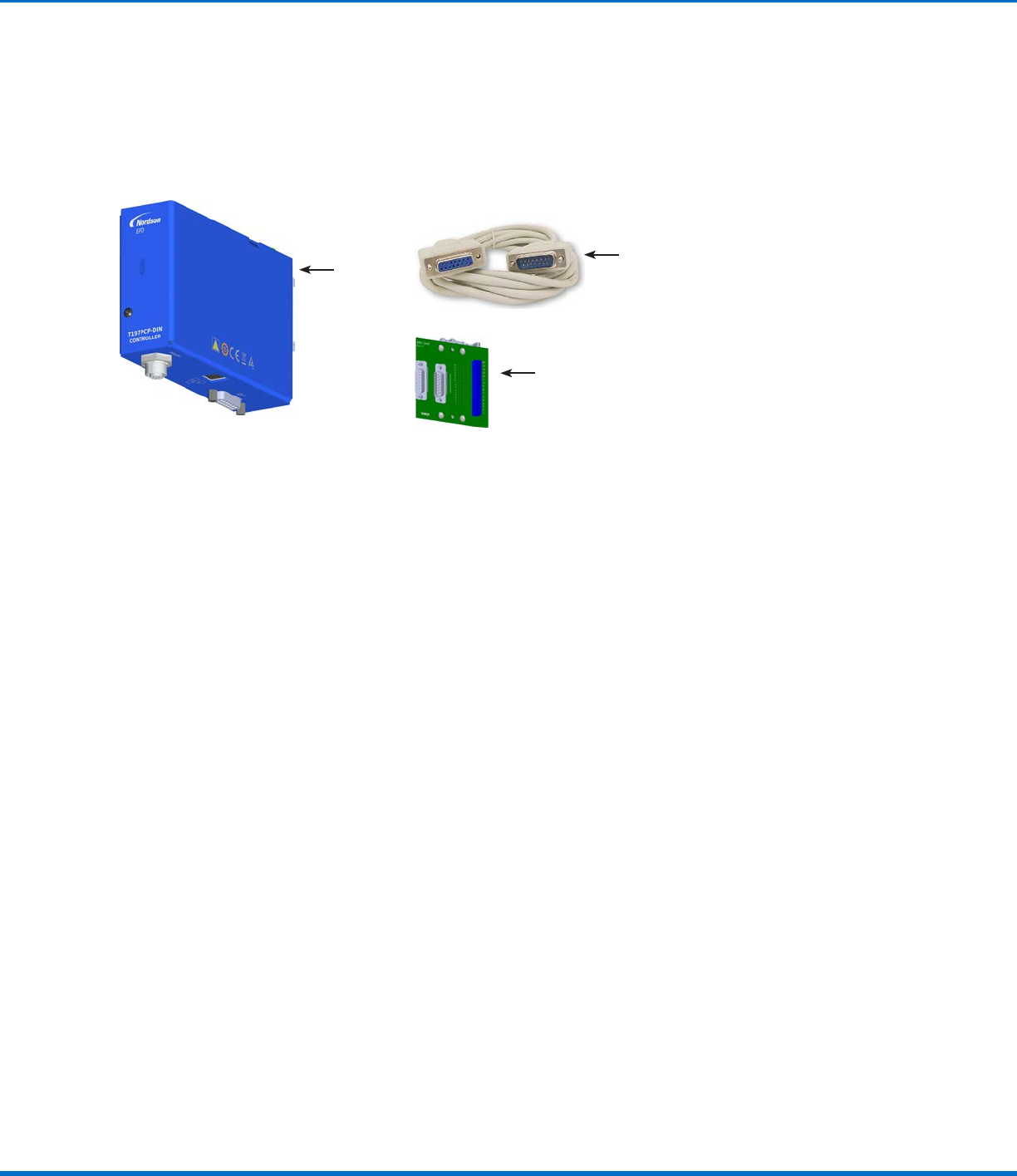

システムコンポーネントを開梱する
1
2
3
