7197PCP-DIN コントローラー
48
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
I/Oポートのピン割り当てと配線図（続き）
技術データ（続き）

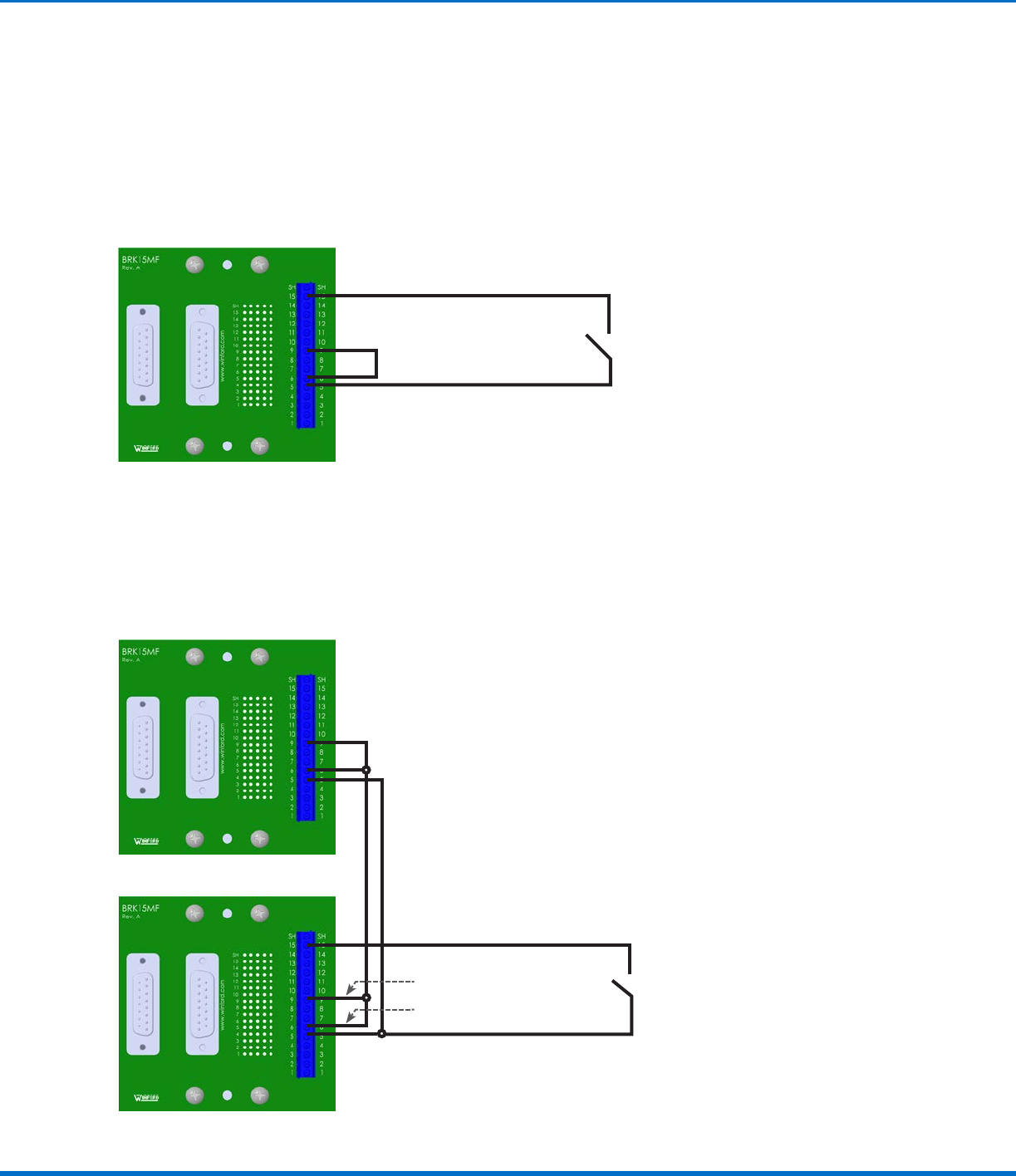

サイクル開始回路接続時のソース配線図（Ex_Trig）
ピン 6: Ex_Trig (-)
NO（通常開）
ピン 15: DC24Vソース
ソーシング、1液システム
ピン 5: Ex_Trig (+)
ピン 9: GND
ソーシング、2液システム
ポンプ 2
ポンプ 1
外部接点
NO（通常開）
ピン 6: Ex_Trig (-)
ピン 15: DC24Vソース
ピン 5: Ex_Trig (+)
ピン 6: Ex_Trig (-)
ピン 5: Ex_Trig (+)
ピン 9: GND
ピン 9: GND
49
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

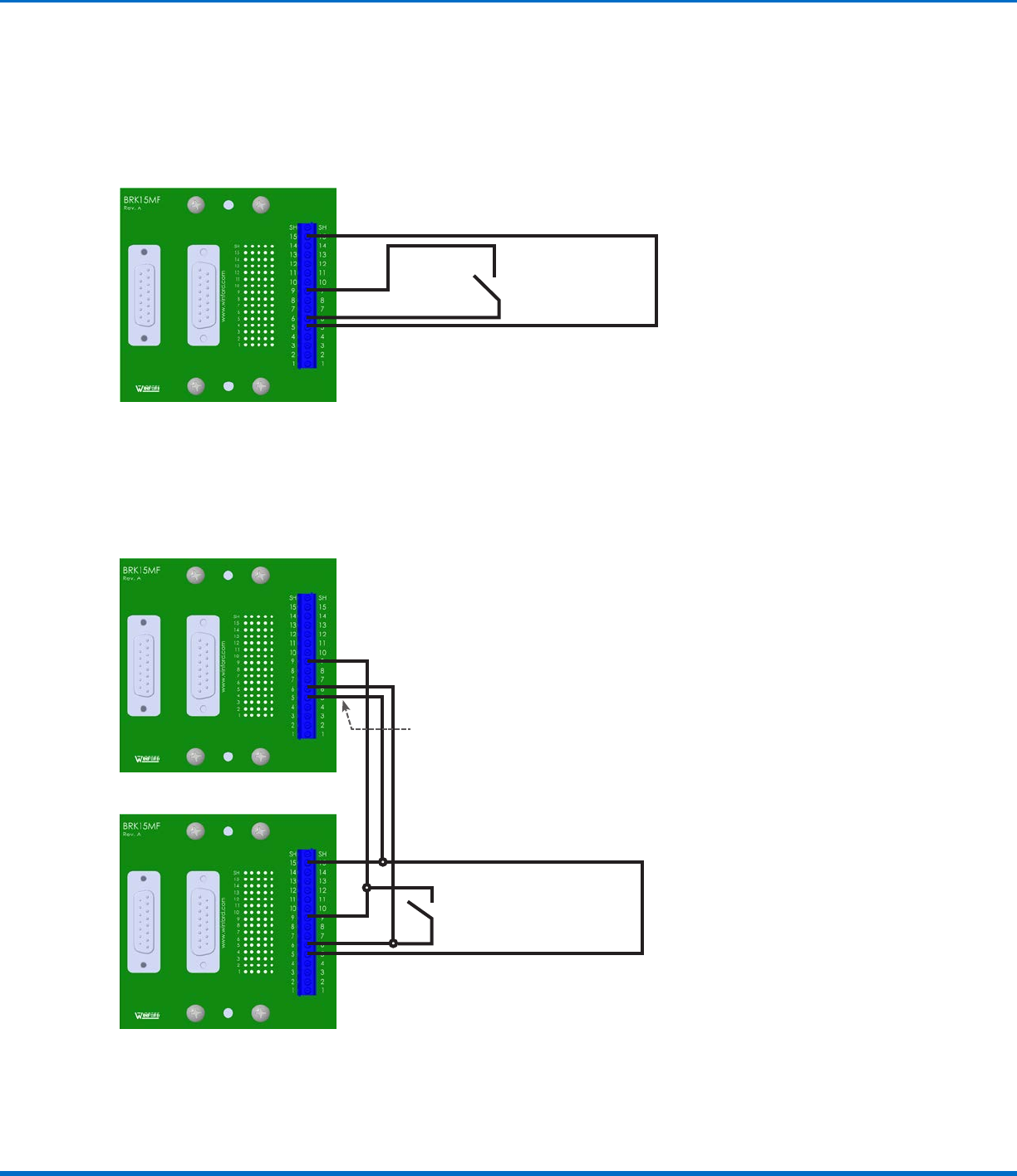

サイクル開始回路接続時のシンク配線図（Ex_Trig）
技術データ（続き）
シンキング、1液システム
シンキング、2液（2K）システム
ポンプ 2
ポンプ 1
外部接点（通常開）
ピン 6: Ex_Trig (-)
ピン 15: DC24Vソース
ピン 5: Ex_Trig (+)
ピン 6: Ex_Trig (-)
ピン 5: Ex_Trig (+)
ピン 9: GND
ピン 9: GND
ピン 6: Ex_Trig (-)
ピン 15: DC24Vソース
ピン 5: Ex_Trig (+)
ピン 9:
GND
外部接点（通常開）
7197PCP-DIN コントローラー
50
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
I/Oポートのピン割り当てと配線図（続き）
技術データ（続き）
1液システム
2液（2K）システム
ピン 1:
Estop_H
ピン 2:
Estop_L
NC（通常閉）
ピン 1:
Estop_H
ピン 2:
Estop_L
NC（通常閉）
ピン 2:
Estop_L
ポンプ 2
ポンプ 1

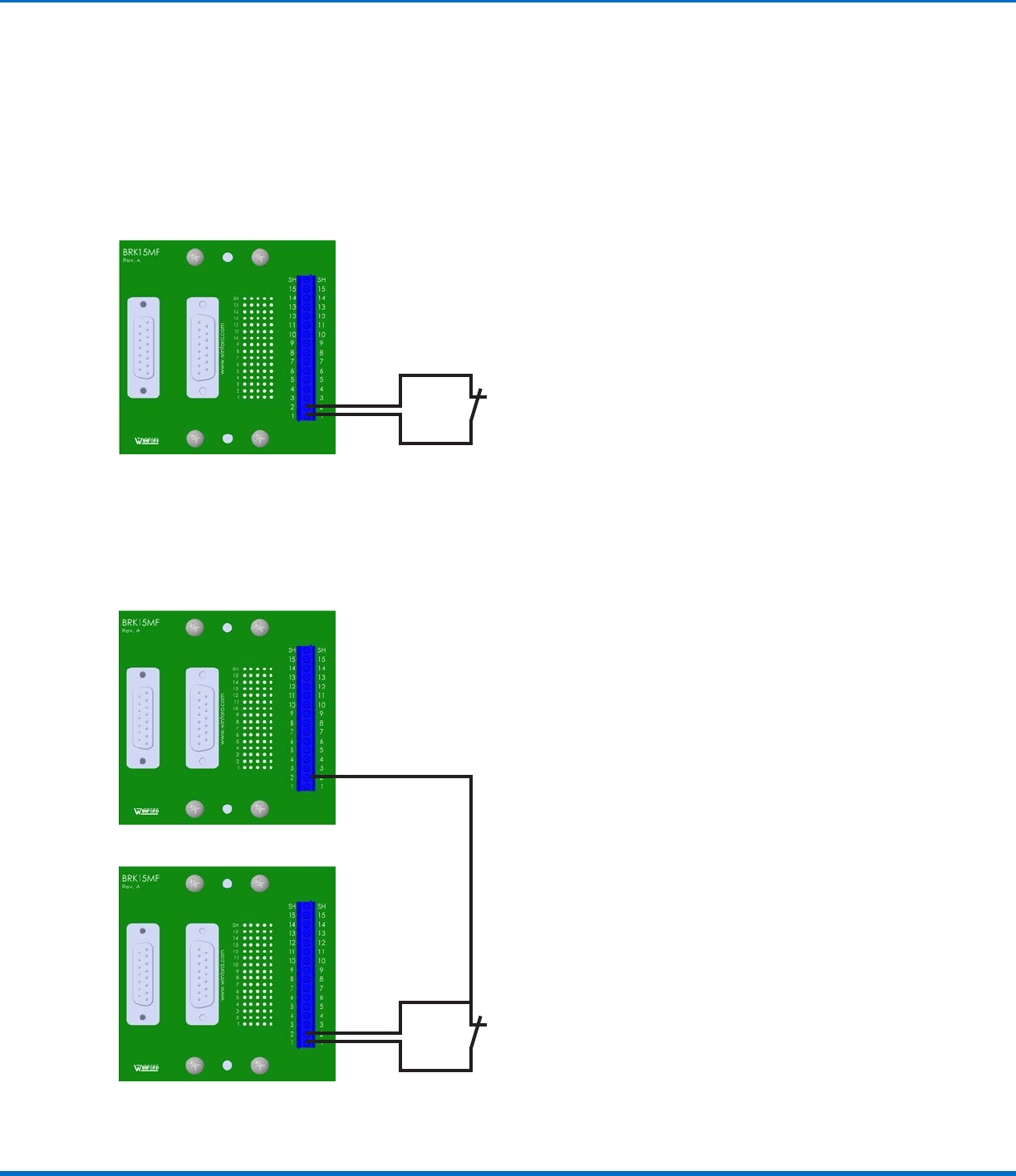

非常停止（ESTOP）回路接続時の配線図
