7197PCP-DIN コントローラー 32 www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノ ー ド ソ ンEFD は、 世界中 で液剤塗布装置 の 販売 ・ サー ビ ス を 行な っ て お り ま す 。 プ ロ グ ラ ミ ン グ（ 続 き ） 変数 範囲 内容 Pump Size （ ポ ンプ サ イ ズ） 0.01 mL、 0.05 mL、 ま た は…
31
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
変数 範囲 内容
Pump Size
（ポンプサイ
ズ）
0.01 mL、0.05 mL、ま
たは0.15 mL
プログラムを作成するポンプのサイズを選択します。
Dispense
Volume (mL)
（吐出量）
0.001〜15000.00
（mL）（0.001単位で
調整可能）
ポンプの各サイクルで吐出される液剤の量（mL）を設定します。
RPM
10〜150（RPM） モーター速度をRPM単位で設定します。RPMの設定の目安については、「粘度
に基づく最大モーター速度」（P52）を参照してください。
Reverse %
（反転%）
0〜200（%）（1%単位
で調整可能）
回転のパーセンテージに基づいてサックバックを設定します。液垂れを防ぐため
に、吐出サイクルの最後にモーターが反転します。
Correction
Factor
（補正係数）
0.1–2.00（0.01単位で
調整可能）
ローターとステーターが完全には一致していない場合に、補正係数により出力
を線形にスケーリングし、所定量が毎回確実に塗布されるようにします。
INFO なし 選択すると、現在の画面に関する情報（設定範囲など）が表示されます。
プ ロ グ ラ ミ ン グ（ 続 き ）
容積プログラム
容積プログラムを使用すると、主に容積に基づいて液剤を吐出できます。指定された量（mL）が塗布されるまでポンプから液
剤が吐出されます。サイクル開始信号を接続する場合は、「サイクル開始信号と非常停止信号を接続する」（P16）を参照してく
ださい。
注 記： Correction Factor（補正係数）とReverse %（反転%）の使用方法を含む、容積プログラムの作成方法の例について
は、「付録B：容積プログラムの例（797PCP）」（P56）または「付録C：容積プログラムの例（797PCP-2K）」（P59）を適宜参
照してください 。
1. メイン画面で[VOLUME]を選択します。
2. [ENABLE VOLUME PROGRAM]ラジオボタンを選択します。
注 記： プログラムを有効にしないと、入力した設定は保存されません。
3. 任意の設定値を入力します。各変数の詳細については、以下の表を参照してください。
4. [SUBMIT]を選択して設定を保存します。変数テーブルには、保存された設定が表示されます。
5. 入力した値をプログラムとしてプログラムライブラリに保 存する場 合は 、「プログラムをプログラムライブラリに 保 存する
（保存画面）」（P35）を参照してください。

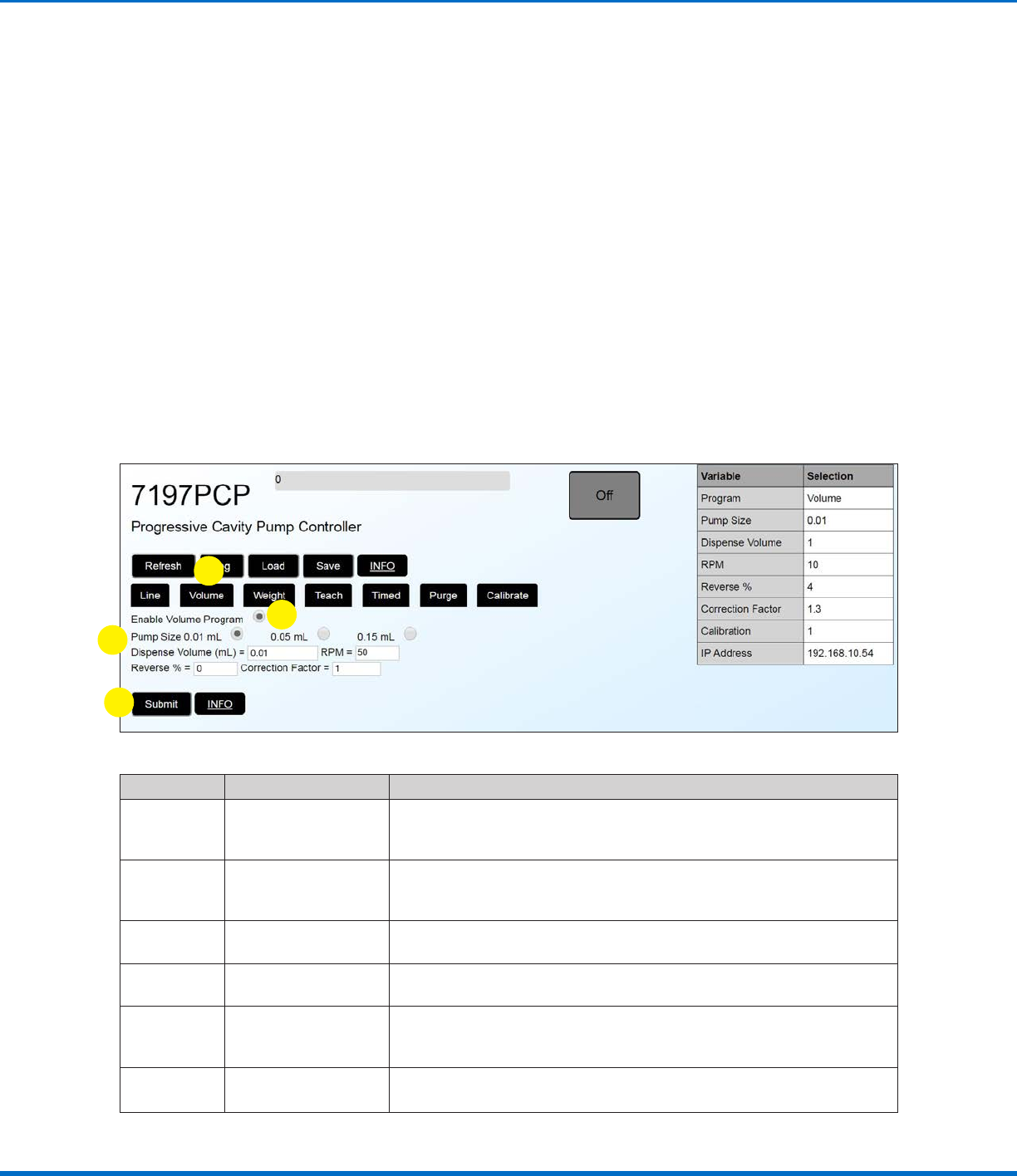

容積プログラム画面 （1液システムを表示）
1
2
3
4
7197PCP-DIN コントローラー
32
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
プ ロ グ ラ ミ ン グ（ 続 き ）
変数 範囲 内容
Pump Size
（ポンプサイ
ズ）
0.01 mL、0.05 mL、また
は0.15 mL
プログラムを作成するポンプのサイズを選択します。
Weight
（重量）
0〜600（g）（0.001 g単位
で調整可能）
ポンプの各サイクルで吐出される液剤の量（g）を設定します。
Density
（密度）
0〜11000（g/cm3）
（0.01 g/cm3単位で調
整可能）
吐出する液剤の密度（g/cm3）を設定します。
Reverse %
（反転 ％）
0〜200（%）
（1%単位で調整可能）
回転のパーセンテージに基づいてサックバックを設定します。液垂れを防ぐ
ために、吐出サイクルの最後にモーターが反転します。
Correction
Factor
（補正係数）
0.1–2.00
（0.01単位で調整可能）
ローターとステーターが完全には一致していない場合に、補正係数により
出力を線形にスケーリングし、所定量が毎回確実に塗布されるようにしま
す。
RPM
10〜150（RPM） モーター速度をRPM単位で設定します。RPMの設定の目安については、「
粘度に基づく最大モーター速度」（P52）を参照してください。
INFO なし 選択すると、現在の画面に関する情報（設定範囲など）が表示されます。
重量プログラム
重量プログラムを使用すると、主に重量に基づいて液剤を吐出できます。指定された重量（g）が塗布されるまでポンプから液
剤が吐出されます。サイクル開始信号を接続する場合は、「起動回路信号と非常停止信号を接続する」（P16）を参照してくだ
さい。
1. メイン画面で[WEIGHT]を選択します。
2. [ENABLE WEIGHT PROGRAM]ラジオボタンを選択します。
注 記： プログラムを有効にしないと、入力した設定は保存されません。
3. 任意の設定値を入力します。各変数の詳細については、以下の表を参照してください。
4. [SUBMIT]を選択して設定を保存します。変数テーブルには、保存された設定が表示されます。
5. 入力した値をプログラムとしてプログラムライブラリに保 存する場 合は 、「プログラムをプログラムライブラリに 保 存する
（保存画面）」（P35）を参照してください。

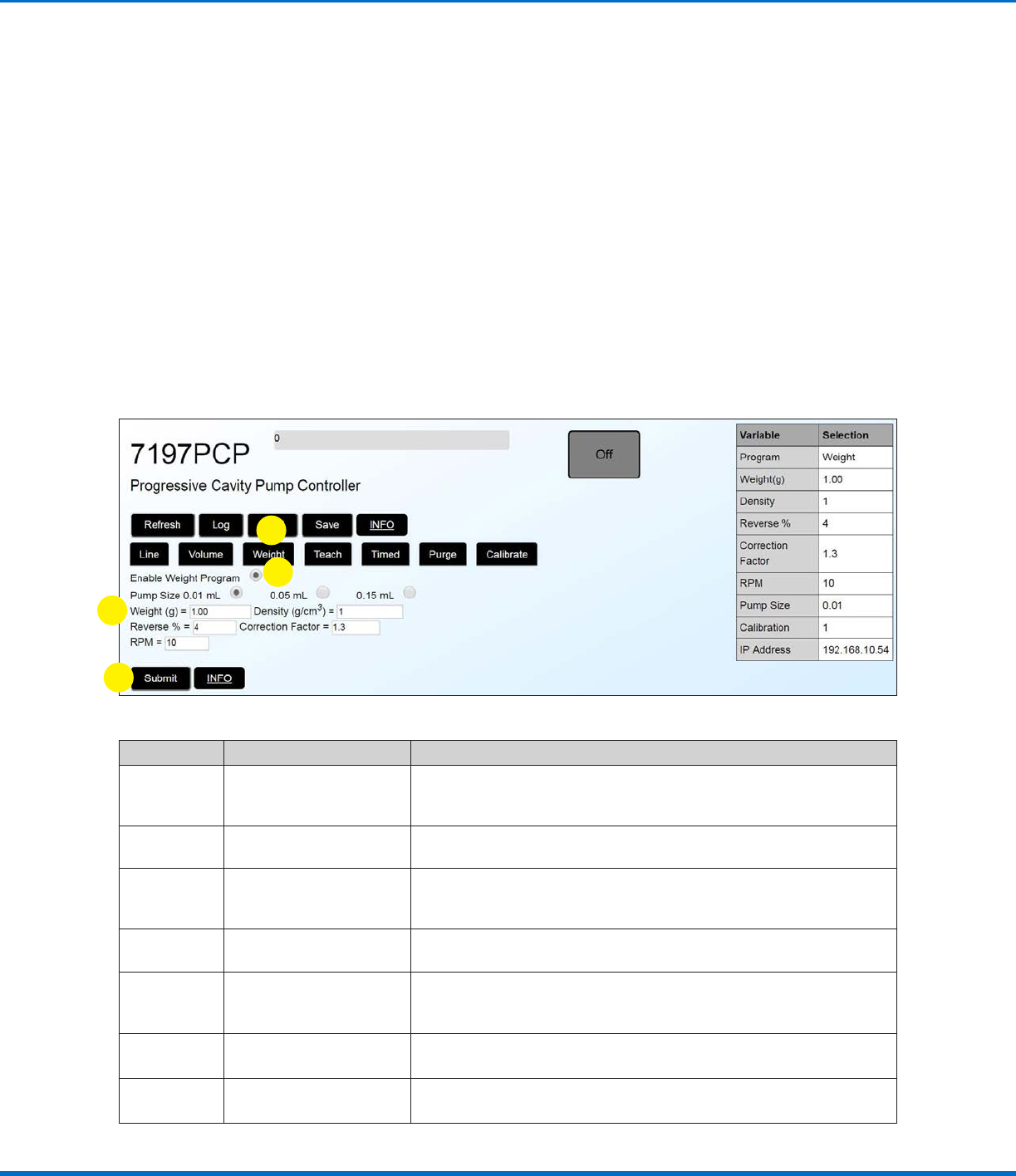

重量プログラム画面 （1液システムを表示）
1
2
3
4
33
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
プ ロ グ ラ ミ ン グ（ 続 き ）
ティーチプログラム
ティーチプログラムでは、指定した速度での動作時間をシステムに「教える」ことができます。ティーチプログラムが選択され、
吐出サイクルが作動すると、ポンプはティーチプログラムによって決定された時間だけ吐出します。
1. メイン画面で[TEACH]を選択します。
2. [ENABLE TEACH PROGRAM]ラジオボタンを選択します。
注 記： プログラムを有効にしないと、入力した設定は保存されません。
3. 任意の設定値を入力します。各変数の詳細については、以下の表を参照してください。
注 記： プログラムを有効にしないと、入力した設定は保存されません。
4. [START TEACH TIME]ラジオボタンを選択し、[SUBMIT]を選択します。
5. 外部トリガーを作動させて吐出サイクルを開始します。
注 記： 吐出サイクルの作動中、コントローラーは吐出時間を記録します。吐出サイクルを停止して再開すると、コントロー
ラーは前回の時間を消去してから記録を再開します。
6. 必要な量の液剤が吐出されたら、[STOP TEACH TIME]ラジオボタンを選択してから、[SUBMIT]を選択します。
これにより、設定が保存されます。
7. [REFRESH]を選択すると、変数テーブルの[Teach Time（ms）]に更新された時間が表示されます。
8. 入力した値をプログラムとしてプログラムライブラリに保 存する場 合は 、「プログラムをプログラムライブラリに 保 存する
（保存画面）」（P35）を参照してください。
変数 範囲 内容
RPM
10〜150（RPM） モーター速度をRPM単位で設定します。RPMの設定の目安については、
「粘度に基づく最大モーター速度」（P52）を参照してください。
Reverse %
（反転%）
0〜200（%）
（1%単位で調整可能）
回 転のパーセンテージに基づいてサックバックを設 定します。液 垂れを
防ぐために、吐出サイクルの最後にモーターが反転します。
Correction
Factor
（補正係数）
0.1–2.00
（0.01単位で調整可能）
ローターとステーターが完全には一致していない場合に、補正係数によ
り出力を線形にスケーリングし、所定量が毎回確実に塗布されるように
します。
INFO なし 選択すると、現在の画面に関する情報（設定範囲など）が表示されます。

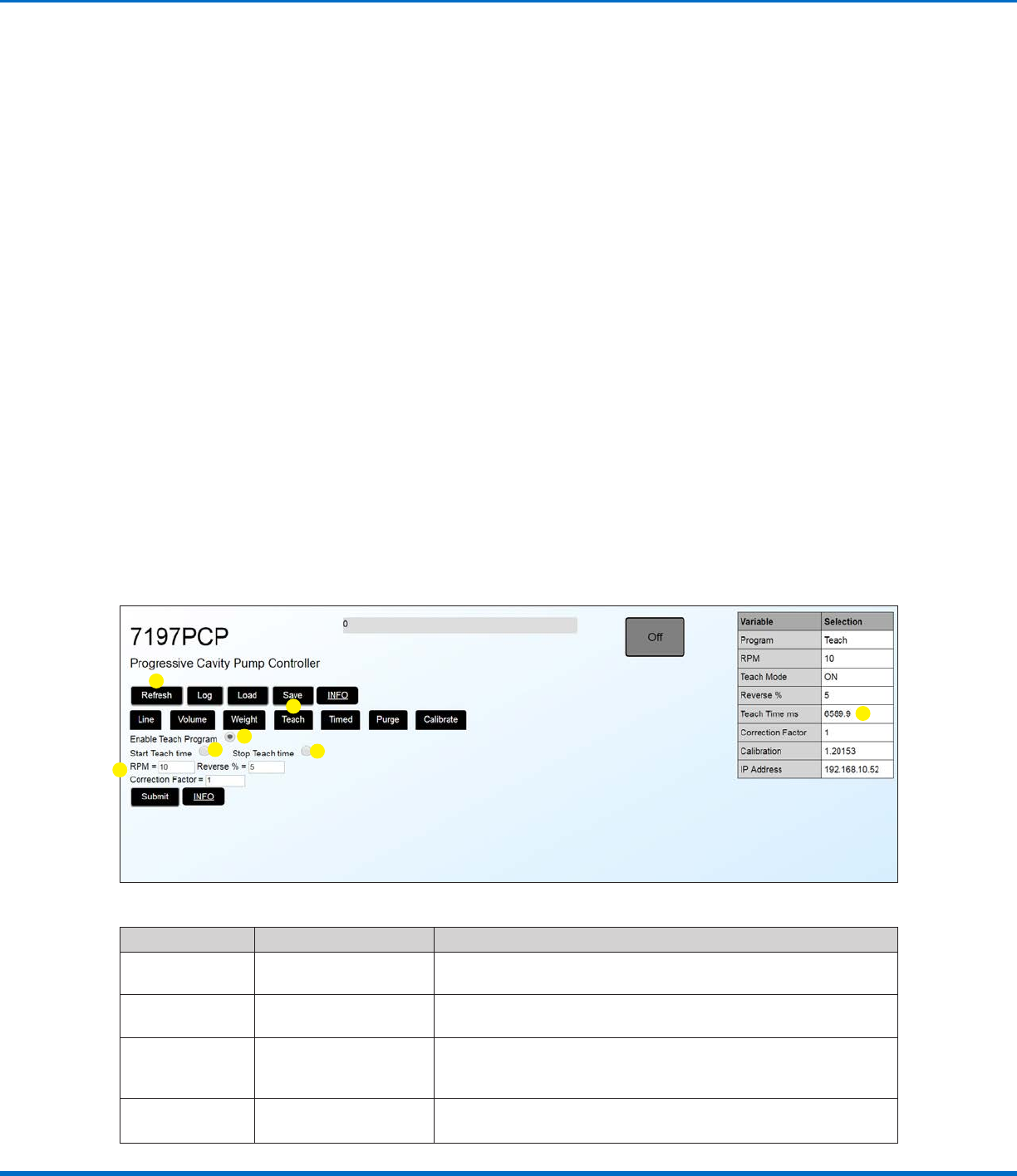

ティーチプログラム画面 （1液システムを表示）
4
1
2
3
7
6
7
