7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）
ポンプをパージする
プログラムの作成前やシステムの初回操作前に、ノズルまたはミキサーを取り付けていない状態で各ポンプをパージします。
装置が損傷するおそれ：液剤がない状態で797PCPを操作しないでください。乾燥したコンポーネントが過度に摩擦する
と、ポンプが損傷するおそれがあります。
注意
1. 各ポンプのキャリブレーションが完了していることを確認します。（キャリブレーションが完了していないと、初回のパージ
は 無 効 と な り ま す 。）
2. Refertothepumppurgingproceduresintheinstallationsectionofthepumpmanualto
purgeeach797PCPinthesystem.Returnheretocontinue.
以上で、システムの通常操作の準備は完了です。「プログラミング」（P22）に進み、ポンプを操作するための塗布プログラ
ムを作 成してください 。
7197PCP-DIN コントローラー
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
1液システムの7197PCP-DINコントローラーと797PCP
ポンプの設置方法については、797PCPの取扱説明書を参照してください。
ポンプモー
ターケー
ブル

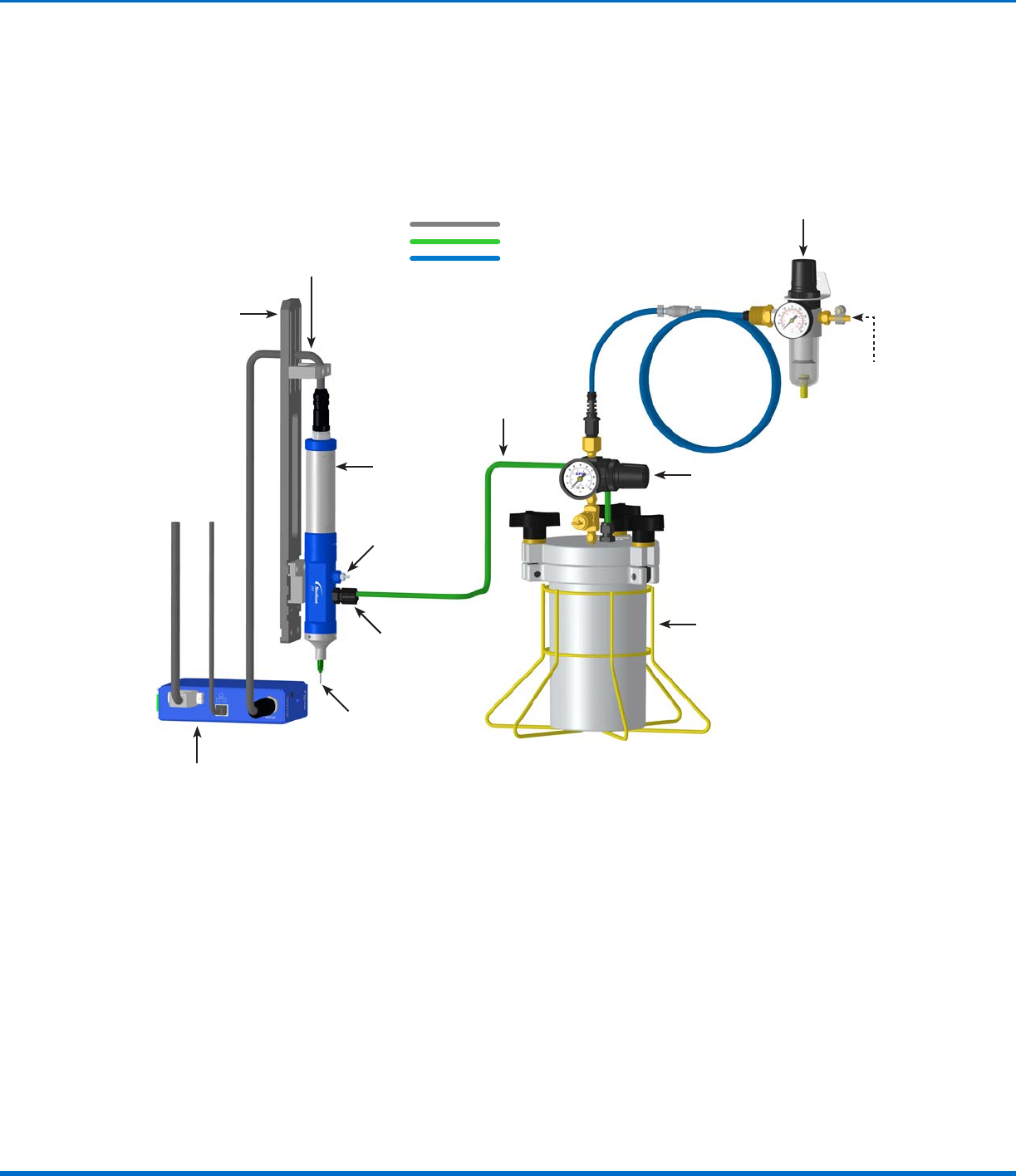

設置例
1.0Lタンク
797PCP
ポンプ取り付け
ブラ ケット
タンクエアー 圧力
レギュレーター
7197PCP-DIN
コントロ ーラー
797PCP への
加圧液剤供給
イーサネッ
トケーブル
（ ネットワ
ー クスイッ
チに接続）
工場エ
アー
5ミクロンフィル ター /
レギュレーター
DB-15
ケー
ブ ル（ ブ レ ー
クアウト基
板に接続）
電気
液剤
定量エアー
ディスペンス
ノズル
液剤継手
ブリードバルブ
21
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
2液システムの7197PCP-DINコントローラーと797PCP-2K
ポンプの設置方法については、797PCP-2Kの取扱説明書を参照してください。
設置例（続き）
1.0Lタンク
タンクエアー 圧力
レギュレーター
ポンプモー
ターケー
ブル
797PCP-
2K
797PCP-2K への
加圧液剤供給
液剤継手
7197PCP-DIN
コントロ ーラー
イー サネットケ ーブ
ル（ ネ ッ ト ワ ー ク ス イ
ッチに接続）
DB-15 ケー
ブ ル（ ブ レ ー
クアウト基 板
に接続）
DB-15 ケー
ブ ル（ ブ レ ー
クアウト基 板
に接続）
電気
液剤
定量エアー
5ミクロンフィル ター /
レギュレーター
スタティックミキサー
ポンプ取り付
けブ ラケット
工場エ
アー
ブリード
バルブ
