27
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
変数 範囲 内容
RPM
10〜150（RPM） パージモーターの速度をRPM単位で設定します。RPMの設定の目安については、
「粘度に基づく最大モーター速度」（P52）を参照してください。
INFO（情報） なし 選択すると、現在の画面に関する情報（設定範囲など）が表示されます。
パージ速度の設定値を調整する
システムを操作する前や、パージが必要な場合は、ポンプの取扱説明書を参照してパージを行います。本手順はパージRPM
を変更する場合にのみ行い、最大許容モーター速度を超えないようにしてください。「粘度に基づく最大モーター速度」
（P52）を参照してください。
1. [PURGE]を選択します。
2. [UPDATE PURGE]ラジオボタンを選択します。
3. 最大許容モーター速度を超えないように、任意のRPM設定値を入力します。「粘度に基づく最大モーター速度」（P52）
を参 照してください 。
注 記： プログラムを有効にしないと、入力した設定は保存されません。
4. [SUBMIT]を選択します。パージRPM速度が更新され、保存されたパージRPMが変数テーブル内の[RPM]の隣に表示
されます。
プ ロ グ ラ ミ ン グ（ 続 き ）

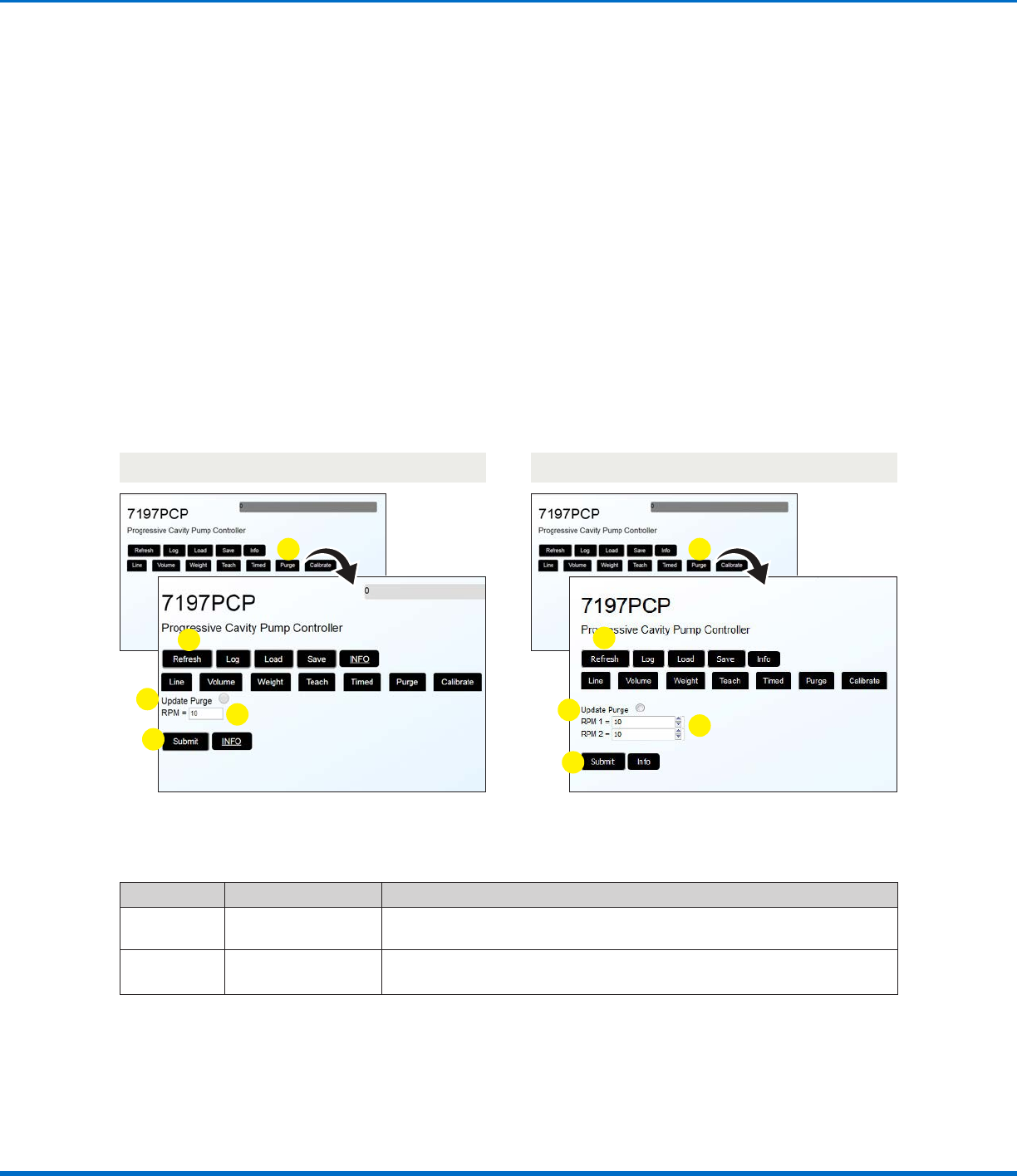

パージ画面、2液（2K）システム
7197PCP-DIN、2液（2K）システム
2
1
3
4
パージ画面、1液システム
7197PCP-DIN、1液システム
2
1
8
4
8
3
7197PCP-DIN コントローラー
28
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
プ ロ グ ラ ミ ン グ（ 続 き ）
プログラムを作成する
本コントローラーでは、5種類のプログラム（Line - ライン、Volume - 容積、Weight - 重量、Teach - ティーチ、Timed - 時
間）を作成できます。基本的なプログラミング手順を次ページに示します。すべての設定に関する詳細を含む個別のプログラ
ミング手順については、「詳細情報」列に示されている各セクションに記載しています。
プログラム
の種類
内容 代表的な用途 詳細情報
Line
（ライン）
ラインプログラムを使用すると、吐出サイクルが
作動している間、連続で液剤を吐出できます。
線状、すべての粘度 「ラインプログラム」（P30）
を参 照してください 。
Volume
（容積）
容積プログラムを使用すると、mL単位で指定し
た量の 液 剤を吐出できます。
一定量の充填 「容積プログラム」（P31）を
参 照してください 。
Weight
（重量）
重量プログラムを使用すると、グラム単位で指定
した量の液 剤を吐出できます。
重 量に基づく吐出 「重量プログラム」（P32）を
参 照してください 。
Teach
（ティーチ）
ティーチプログラムを使用すると、システムに目
的の吐出時間と容積を「教える」ことができます。
未知量の充填 「ティーチプログラム」
（P33） を参照してください。
Timed
（時間）
時間プログラムを使用すると、1サイクル当たりミ
リ秒単位で指定した時間だけ吐出できます。
一定時間の吐出 「時間プログラム」（P34）を
参 照してください 。

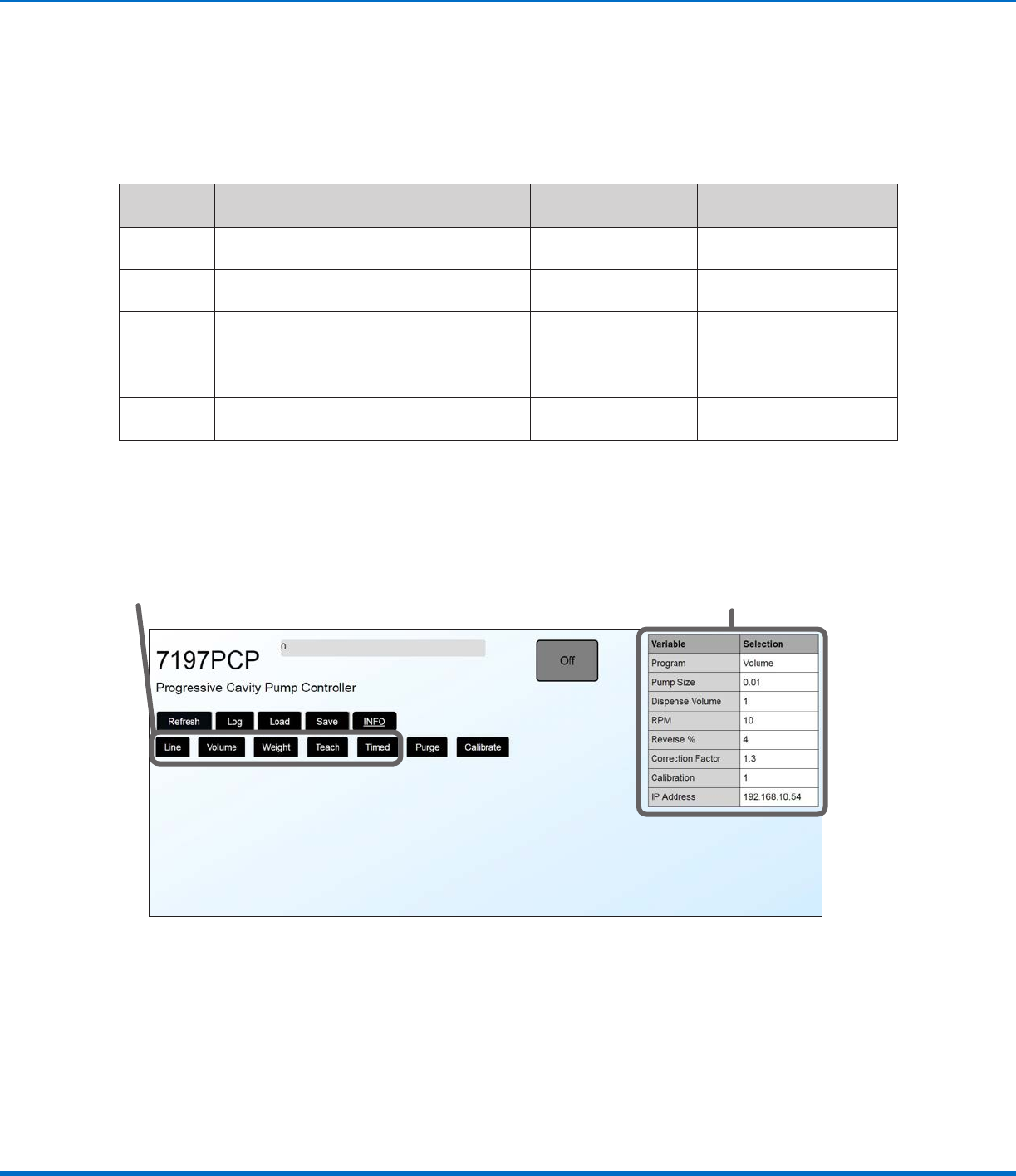

プログラムタイプボタン
変数テーブル：このテーブルの
内容は、選択したプログラム/変
数によって変 化します。
メイン画 面
29
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

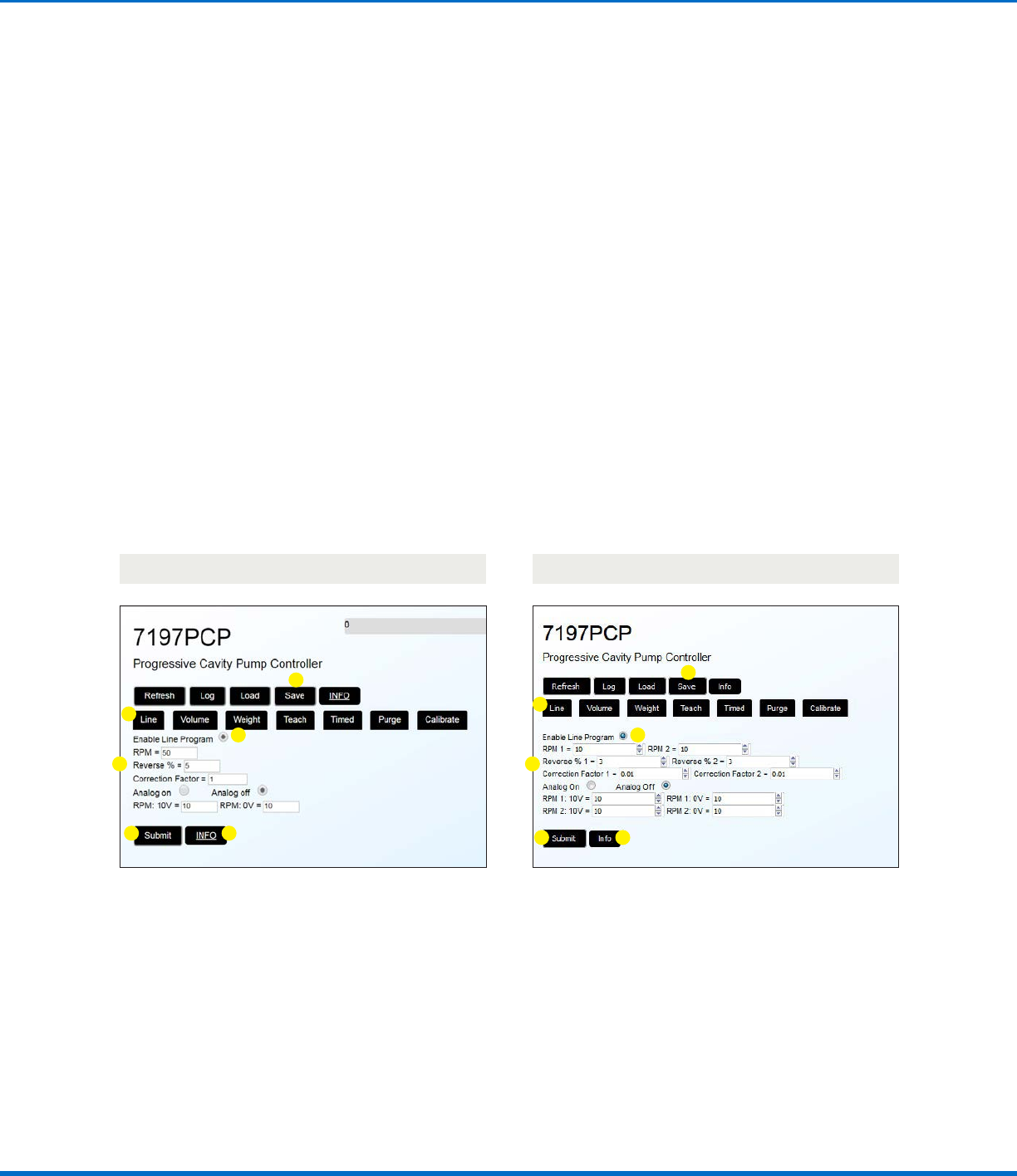

基本的なプログラミング手順の例（図はラインプログラム画面）
4
1
2
3
6
5
プログラムを作成する（続き）
プログラムの設定を入力するには、以下の基本手順に従ってください。本セクションの後半には、タスク別（プログラムタイプ
別）の手順も記載しています。
1. 任意のプログラムタイプボタンを選択して、そのプログラムの変数を表示します。
注 記： ナビゲーションボタンはほぼすべての画面に表示され、ボタンを押すことで他の画面に簡単に切り替えることがで
きます。
2. 現在表示されている画面に関する情報を確認するには、[INFO]を選択します。
3. プログラムを有効にするには、[ENABLE （プログラムタイプ） PROGRAM]ラジオボタンを選択します。
注 記： プログラムを有効にしないと、入力した設定は保存されません。
4. 任意のラジオボタンを選択し、値フィールドに設定値を入力します。各プログラムタイプの詳細（設定範囲など）について
は、前ページの表に記載されている、本書の該当セクションを参照してください。
5. すべての変数を目的の値に設定したら、[SUBMIT]を選択します。これにより、設定が保存されます。
6. 入力した値をプログラムとしてプログラムライブラリに保 存する場 合は 、「プログラムをプログラムライブラリに 保 存する
（保存画面）」（P35）を参照してください。
プ ロ グ ラ ミ ン グ（ 続 き ）
7197PCP-DIN、2液（2K）システム7197PCP-DIN、1液システム
4
1
2
3
6
5
