7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）
パージ開始信号を接続する
システム内の各コントローラーについて、DB-15ブレークアウト基板のピン10とピン11（Purge +とPurge -）にパージ開始
信号を接続します。パージ信号により、オペレーターはパージ開始用の機器（ボタンなど）を押すことでポンプをパージできま
す。
注 記： 詳細は、「I/Oポートのピン割り当てと配線図」（P47）を参照してください。
イー サネット接 続 を 行う
7197PCP-DIN アプリケーションにアクセスするには、システム内の各コントローラーをイーサネットに接続する必要があり
ます。本手順では、以下のものが必要です。
• カテゴリー5eのイーサネットケーブル（または同等品） x 2本、またはイーサネットクロスケーブル x 1本
• イーサネットスイッチ（イーサネットクロスケーブルをご使用の場合、このスイッチは不要です。）
1. お使いのシステムに応じて、イーサネットケーブルを7197PCP-DIN コントローラーとPCに接続してください。
2. 7197PCP-DIN コントローラーにDC24 V電源を供給します。
3. お使いのPCが7197PCP-DIN コントローラーと同じネットワーク上にあることを確認します。
注 記： 7197PCP-DIN コントローラーの既定のIPアドレスは「192.168.10.51」です。同じネットワーク上に複数の
7197PCP-DIN コントローラーがある場合は、それぞれに一意のIPアドレスが必要です。
• 7197PCP-DIN コントローラーのIPアドレスを変更する場合は、「コントローラーのIPアドレスを変更する」（P38）を
参 照してください 。
• PCのIPアドレスを変更する場合は、「付録A：PCのIPアドレスを変更する」（P54）を参照してください。
4. 1液システムの場合は、Webブラウザー（ChromeまたはFirefoxを推奨）を開いて、http://192.168.10.51:8088/
Iface.phpにアクセスします。複数液システムの場合は、各ポンプに割り当てられた個別のURLを開きます。
メイン画面が表示されます。
カテゴリー5e イーサ
ネットケ ーブル
イー サネットス
イッチ

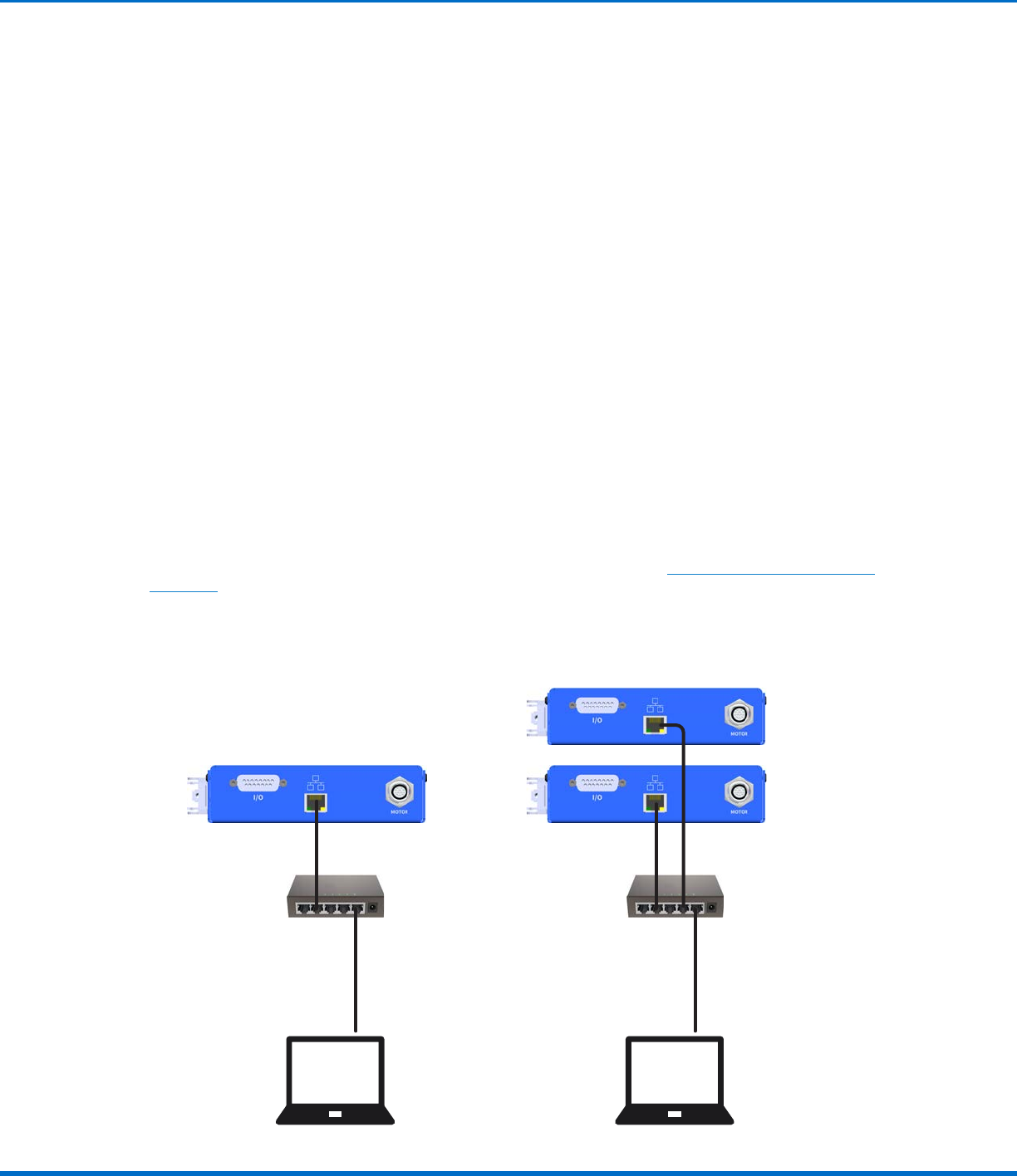

1 液用途のイーサネット接続
カテゴリー5e イーサ
ネットケ ーブル
カテゴリー5e
イー サネットケ ーブル
イー サネットス
イッチ
2 液（2K）用途のイーサネット接続
カテゴリー5e イーサ
ネットケ ーブル
7197PCP-DIN コントローラー
18
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
初回操作とキャリブレーション
ポンプを初めてパージする前に、コントローラーとポンプをキャリブレーションする必要があります。キャリブレーションを行う
と、ローター・ステーター間の抵抗の基準値がコントローラーにより決定されます。
注 記： 最初のパージを行う前にポンプがキャリブレーションされていないと、パージは機能しません。
1. コントローラーの電源を入れます。メイン画面が表示されます。
2. ポンプの取扱説明書を参照し、システムの各797PCPからエアーを抜きます。完了したら、引き続き以下の手順を行い
ます。エアー抜きにより液剤がポンプに導入されます。
3. [CALIBRATE]を選択します。
4. 1液システムの場合、［CALIBRATE］ラジオボタンを選択します；
2液システムの場合は、[CALIBRATE PUMP 1] ラジオボタンを選択してください。
5. Select SUBMIT. The system runs until calibration is complete.
6. （2液システムのみ） [CALIBRATE PUMP 2] ラジオボタンを選択してください。
注 記： 新しく選択すると、[CALIBRATE] ボタンの選択は自動的に解除されます。
7. （2液システムのみ） [SUBMIT]を選択します。キャリブレーションが完了するまで、システムが動作します。
8. [REFRESH]を選択して、メイン画面に戻ります。
9. 「ポンプをパージする」（P19）に進んでください。
設置（続き）
メイン画面、2液（2K）システム
7197PCP-DIN、2液（2K）システム
4
3
6
5 7
メイン画面、1液システム
7197PCP-DIN、1液システム
4
3
8
5
8
19
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）
ポンプをパージする
プログラムの作成前やシステムの初回操作前に、ノズルまたはミキサーを取り付けていない状態で各ポンプをパージします。
装置が損傷するおそれ：液剤がない状態で797PCPを操作しないでください。乾燥したコンポーネントが過度に摩擦する
と、ポンプが損傷するおそれがあります。
注意
1. 各ポンプのキャリブレーションが完了していることを確認します。（キャリブレーションが完了していないと、初回のパージ
は 無 効 と な り ま す 。）
2. Refertothepumppurgingproceduresintheinstallationsectionofthepumpmanualto
purgeeach797PCPinthesystem.Returnheretocontinue.
以上で、システムの通常操作の準備は完了です。「プログラミング」（P22）に進み、ポンプを操作するための塗布プログラ
ムを作 成してください 。
