初回操作とキャリブレーション
ポンプを初めてパージする前に、コントローラーとポンプをキャリブレーションする必要があります。キャリブレーションを行う
と、ローター・ステーター間の抵抗の基準値がコントローラーにより決定されます。
注 記： 最初のパージを行う前にポンプがキャリブレーションされていないと、パージは機能しません。
1. コントローラーの電源を入れます。メイン画面が表示されます。
2. ポンプの取扱説明書を参照し、システムの各797PCPからエアーを抜きます。完了したら、引き続き以下の手順を行い
ます。エアー抜きにより液剤がポンプに導入されます。
3. [CALIBRATE]を選択します。
4. 1液システムの場合、［CALIBRATE］ラジオボタンを選択します；
2液システムの場合は、[CALIBRATE PUMP 1] ラジオボタンを選択してください。
5. Select SUBMIT. The system runs until calibration is complete.
6. （2液システムのみ） [CALIBRATE PUMP 2] ラジオボタンを選択してください。
注 記： 新しく選択すると、[CALIBRATE] ボタンの選択は自動的に解除されます。
7. （2液システムのみ） [SUBMIT]を選択します。キャリブレーションが完了するまで、システムが動作します。
8. [REFRESH]を選択して、メイン画面に戻ります。
9. 「ポンプをパージする」（P19）に進んでください。
設置（続き）

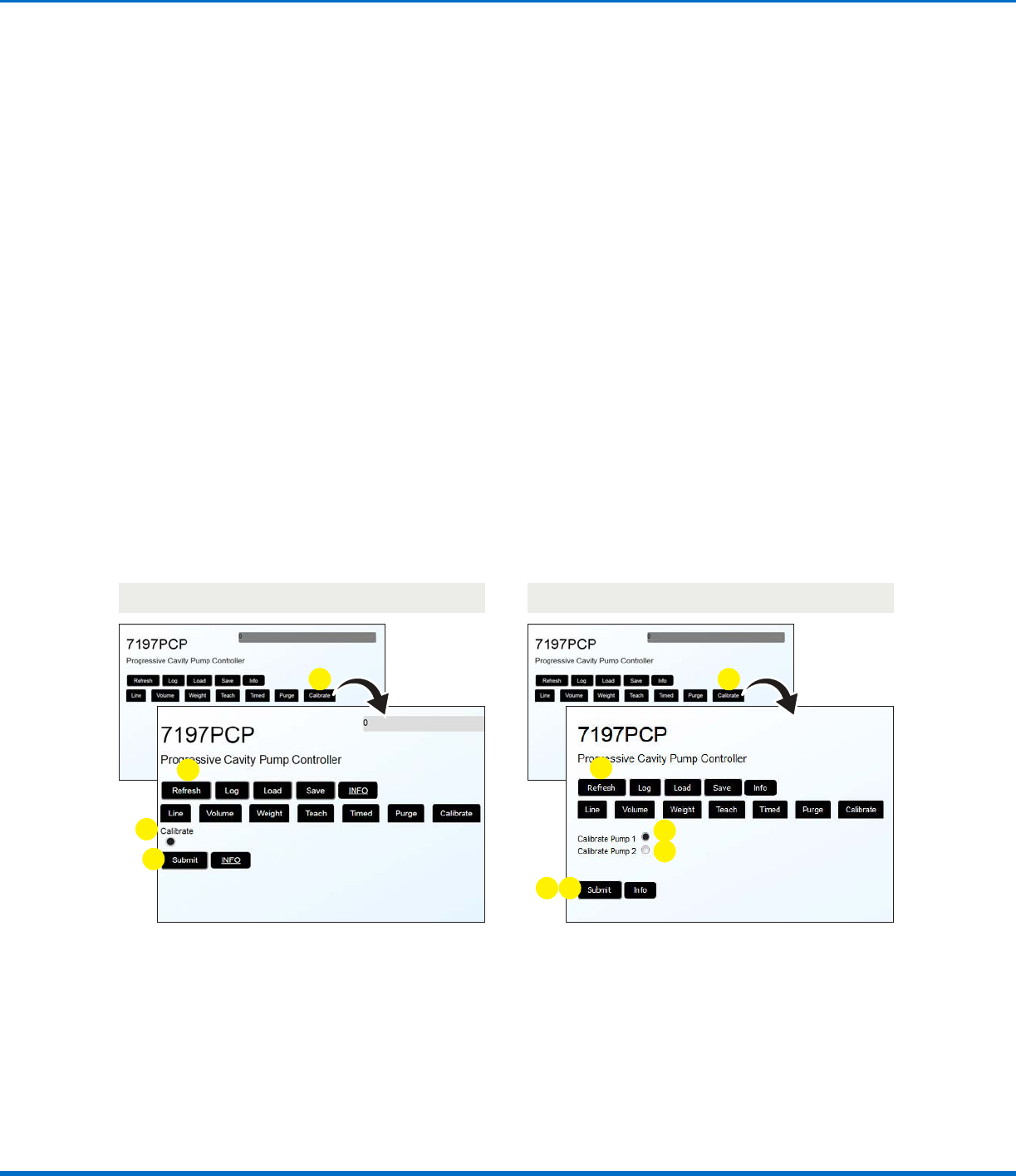

メイン画面、2液（2K）システム
7197PCP-DIN、2液（2K）システム
4
3
6
5 7
メイン画面、1液システム
7197PCP-DIN、1液システム
4
3
8
5
8
19
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）
ポンプをパージする
プログラムの作成前やシステムの初回操作前に、ノズルまたはミキサーを取り付けていない状態で各ポンプをパージします。
装置が損傷するおそれ：液剤がない状態で797PCPを操作しないでください。乾燥したコンポーネントが過度に摩擦する
と、ポンプが損傷するおそれがあります。
注意
1. 各ポンプのキャリブレーションが完了していることを確認します。（キャリブレーションが完了していないと、初回のパージ
は 無 効 と な り ま す 。）
2. Refertothepumppurgingproceduresintheinstallationsectionofthepumpmanualto
purgeeach797PCPinthesystem.Returnheretocontinue.
以上で、システムの通常操作の準備は完了です。「プログラミング」（P22）に進み、ポンプを操作するための塗布プログラ
ムを作 成してください 。
7197PCP-DIN コントローラー
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
1液システムの7197PCP-DINコントローラーと797PCP
ポンプの設置方法については、797PCPの取扱説明書を参照してください。
ポンプモー
ターケー
ブル
設置例
1.0Lタンク
797PCP
ポンプ取り付け
ブラ ケット
タンクエアー 圧力
レギュレーター
7197PCP-DIN
コントロ ーラー
797PCP への
加圧液剤供給
イーサネッ
トケーブル
（ ネットワ
ー クスイッ
チに接続）
工場エ
アー
5ミクロンフィル ター /
レギュレーター
DB-15
ケー
ブ ル（ ブ レ ー
クアウト基
板に接続）
電気
液剤
定量エアー
ディスペンス
ノズル
液剤継手
ブリードバルブ
