トラブルシューティング
塗布システムに不具合が発生した場合は、本セクションのトラブルシューティング表とシステムエラーログを参照して処置して
ください。必要に応じて、ノードソンEFDの担当者にお問い合わせください。
ログを表示する
ログは、重要なシステムイベントの一覧です。イベントは、最新のものから昇順で表示されます。最大50件まで保存され、その
後は一番古いイベントから上書きされます。
注 記： ログを表示する
1. メイン画面で[LOG]を選択します。ログ画面が開きます。
左側の列にイベント番号が表示され、右側の列にイベントの内容が表示されます。
2. [HOME]を選択して、メイン画面に戻ります。
イベントログのフィードバックに関するトラブルシューティング
フィードバック 考えられる原因 対処法
モ ー タ ー からのフィードバ
ックがない
ポンプモーターケーブルが 接続さ
れ て い な い 、緩 ん で い る 、ま た は 損
傷している
コ ン ト ロ ー ラ ー の 電 源 を 切 り 、ロ ッ ク ア ウ ト し た 上 で 、ポ ン
プモーターケーブルを正しく接続してください。ケーブル
が損傷している場合は交換してください。
カウンター からのフィード
バックがない
プリント基板の不具合 コントローラーの電源を入れ直してください。不具合が解
決しない場合は、ノードソンEFDの担当者にお問い合わ
せください 。エンコ ー ダ ーフィードバックエ
ラー
ログ画面
2
1
メイン画 面
7197PCP-DIN コントローラー
46
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
一般的なトラブルシューティング
症状 考えられる原因 対処法
コントローラーの 電 源 が
入らない
電源が接続されていない お客様でご用意いただいた電源ケーブルを電源入力ポー
トに接続してください。「電源を接続する」（P15）を参照し
てください 。
ポンプが吐出しない ESTOP信号が接続されていない コントローラーの赤色のLEDが点灯している場
合、ESTOP 回路が開いています。ESTOP回路が正し
く接続されていることを確認してください。「非常停止
（ESTOP）回路接続時の配線図」（P50）を参照してくだ
さい。
非常停止回路が不要な場合は、ピン1とピン2（Estop_H
とEstop_L）を互いに接続してください。これらのピンが互
いに接続されていないと、ポンプは吐出しません。
開始信号（Ex_Trig）が接続され
ていない
開始信号の接続を確認してください。「I/Oポートのピン割
り当てと配線図」（P47）を参照してください。
ポンプモーターケーブルが 接続さ
れ て い な い 、緩 ん で い る 、ま た は 損
傷している
コ ン ト ロ ー ラ ー の 電 源 を 切 り 、ロ ッ ク ア ウ ト し た 上 で 、ポ ン
プモーターケーブルを正しく接続してください。ケーブル
が損傷している場合は交換してください。
入力した値が保存され
ない
値が範囲外 プログラムの変数に入力する値は、指定範囲内に収める
必 要 が あ り ま す 。範 囲 に つ い て は 、各 プ ロ グ ラ ム タ イ プ の
情報一覧を参照してください。
プログラムが 有 効になっていない 有効/無効ラジオボタンを選択してプログラムを有効にし
てください。プログラムの変数は、プログラムを有効にしな
いと変更できません。
47
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

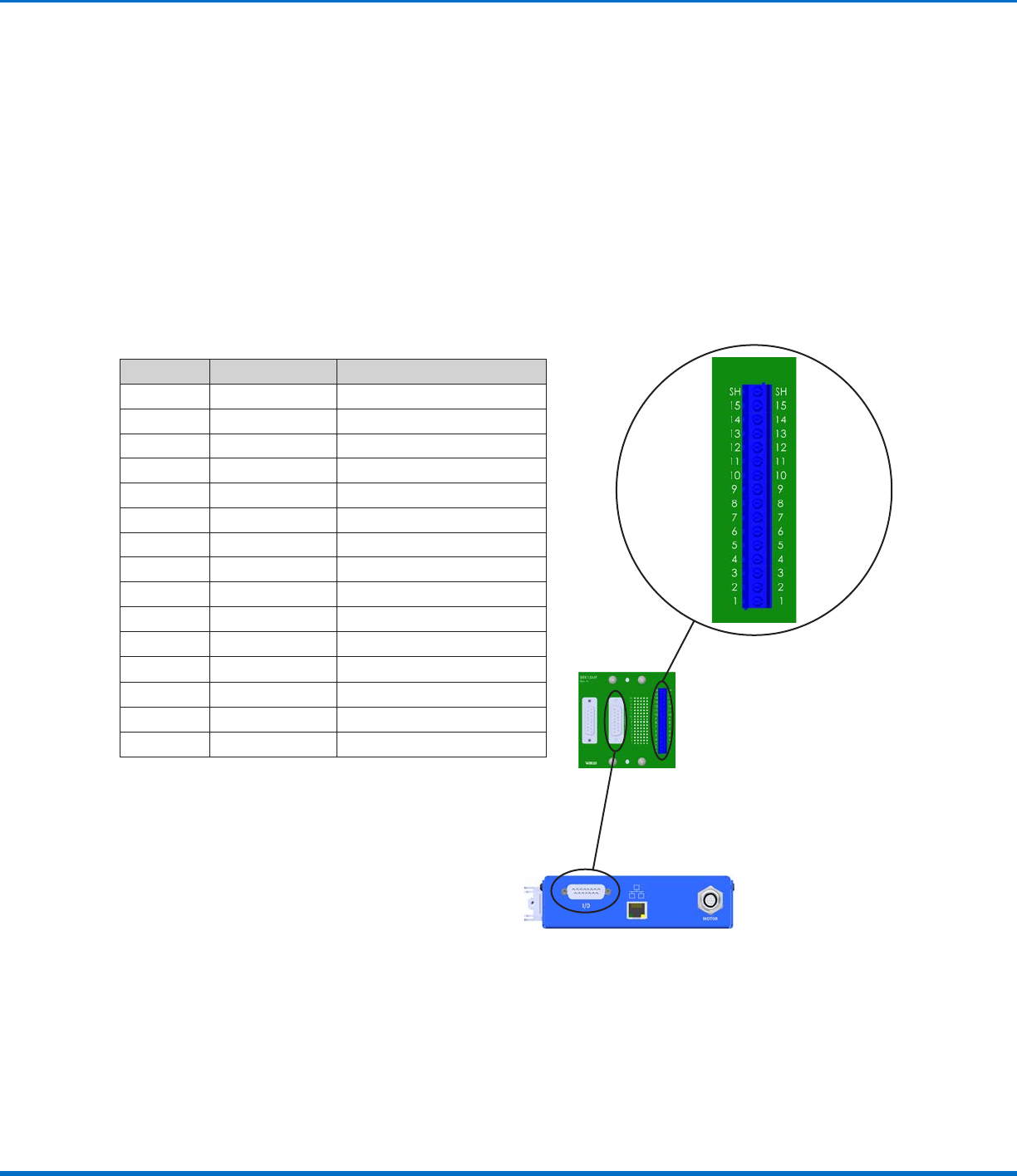

I/Oポートのピン割り当て
注 記：システムグランド（ピン9）とアナロググランド（ピン13）を互いに
接 続しないでください 。
入出力ピン 方向 割り当て
1 ソース Estop_H
2 入力 Estop_L
3 入力 NC（未接続）
4 入力 NC（未接続）
5 入力 Ex_Trig（+）
6 入力 Ex_Trig（-）
7 出力 エ ラ ー（ 出 力 ）
8 出力 動 作 中（ 出 力 ）
9 なし GND
10 入力 パージ（+）
11 入力 パージ（-）
12 入力
アナログ入力（0〜10 V）
13 なし アナログGND
14 入力 外部24 V入力
15 出力 DC24 V（100 mA）出力
I/Oポートのピン割り当てと配線図
• すべての出力端子の定格は70 mAです。
• 入力端子と出力端子は、シンク配線またはソース配線が可能です。
• 入力端子と出力端子は、DC24V電源（ピン15）または外部DC24V電源を使用できます。
• すべての入力端子は、このセクションに示すように配線できます。出力端子はDC24Vソース用に構成されていますが、電源
はピン15または外部電源のいずれかとなります。出力信号に無料のDC24V電源を使用する場合は、ピン14とピン15に接
続してください。外部電源を使用する場合は、ピン14に接続してください。
