操作
塗布システムの設置が完了し、必要な塗布プログラムを作成したら、システムの通常操作を開始できます。システムの性能を最
大限に発揮するには、以下の推奨手順に従って、日常的に起動と停止を行ってください。
通常の起動
1. システム内のすべての7197PCP-DIN コントローラーの電源を入れます。
装置が損傷するおそれ：液剤がない状態で797PCPを操作しないでください。乾燥したコンポーネントが過度に摩擦する
と、ポンプが損傷するおそれがあります。
注意
2. 実行するプログラムを作成するか、読み込みます。保存したプログラムを読み込
む場合は、「保存したプログラムを開く（読み込み画面）」（P36） を参照してくだ
さい。
3. プロセスを開始します。
システムが正常に動作している場合：
• ポンプのサイクル動作中は、コントローラー前面の緑色のLEDが点灯します。
• 7197PCP-DIN アプリケーションの緑色のステータスインジケーターに
「Running」と表示されます。
注 記： メイン画面に表示される各種ステータスインジケーターの説明については、
「ステータスインジケーター」（P25）を参照してください。
7197PCP-DIN Web アプリケーションの通常動作表示
エラーと非常停止（ESTOP）
「Error 」（エラー）または「Estop」（非常停止）が表示された場合は、ログ画面を確認して、エラーまたは停止の原因となった
不具合を解決してください。「ログを表示する」（P45）と「トラブルシューティング」（P45）を参照してください。
7197PCP-DIN Web アプリケーションのエラー表示
電源・異常 LED
41
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
長期間の停止
ポンプを長期間停止させる場合や保管する場合は、該当するポンプの取扱説明書を参照して、ポンプのステーターを取り外し
てください。ステーターを取り外すことにより、ローターの変形を防 止できます。
ポンプを作動しないようにする
ポンプを作動しないようにするには、以下の手順に従ってください。（メンテナンス時や、2液システムの片方のポンプのみ吐出
テストする場合）。
1. メイン画面で[LOAD]を選択します。読み込み画面が開きます。
2. （2液システムのみ）ポンプボタンを選択すると、ポンプ1画面とポンプ2画面が切り替わります。
3. [DISABLE PUMP]ラジオボタンを選択します。これにより、現在開いている7197PCP-DIN アプリケーションのIPアド
レスに関連付けられたポンプが作動しなくなります。
ポンプを再度作動させるには、実行するプログラムを選択してください（メイン画面からプログラムを作成するか、読み込
み画面からプログラムを選択します）。
操作（続き）
読み込み画面、2液（2K）システム
7197PCP-DIN、2液（2K）システム
2
1
3
読み込み画面、1液システム
7197PCP-DIN、1液システム
1
3
7197PCP-DIN コントローラー
42
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
キャリブレーション
キャリブレーションを行うと、ローター・ステーター間の抵抗の基準値がコントローラーにより決定されます。キャリブレーシ
ョンは以下の要領で行ってください。
• 設置時に行うポンプの初回パージの前
• ケーブル交換後
注 記： キャリブレーションを行うことで、精度と繰り返し性を損なうことなく、最大50 m（164フィート）のケーブルを使
用できます。
• ローターまたはステーターの交換後
1. ポンプに液剤が 入っていることを確認します。
2. メイン画面で[CALIBRATE]を選択します。
3. 1液システムの場合、［CALIBRATE］ラジオボタンを選択します；
2液システムの場合は、[CALIBRATE PUMP 1] ラジオボタンを選択してください。
4. [SUBMIT]を選択します。キャリブレーションが完了するまでシステムが動作します。
5. （2液システムのみ） [CALIBRATE PUMP 2] ラジオボタンを選択してください。
注 記： 新しく選択すると、[CALIBRATE] ボタンの選択は自動的に解除されます。
6. （2液システムのみ） [SUBMIT]を選択します。キャリブレーションが完了するまで、システムが動作します。

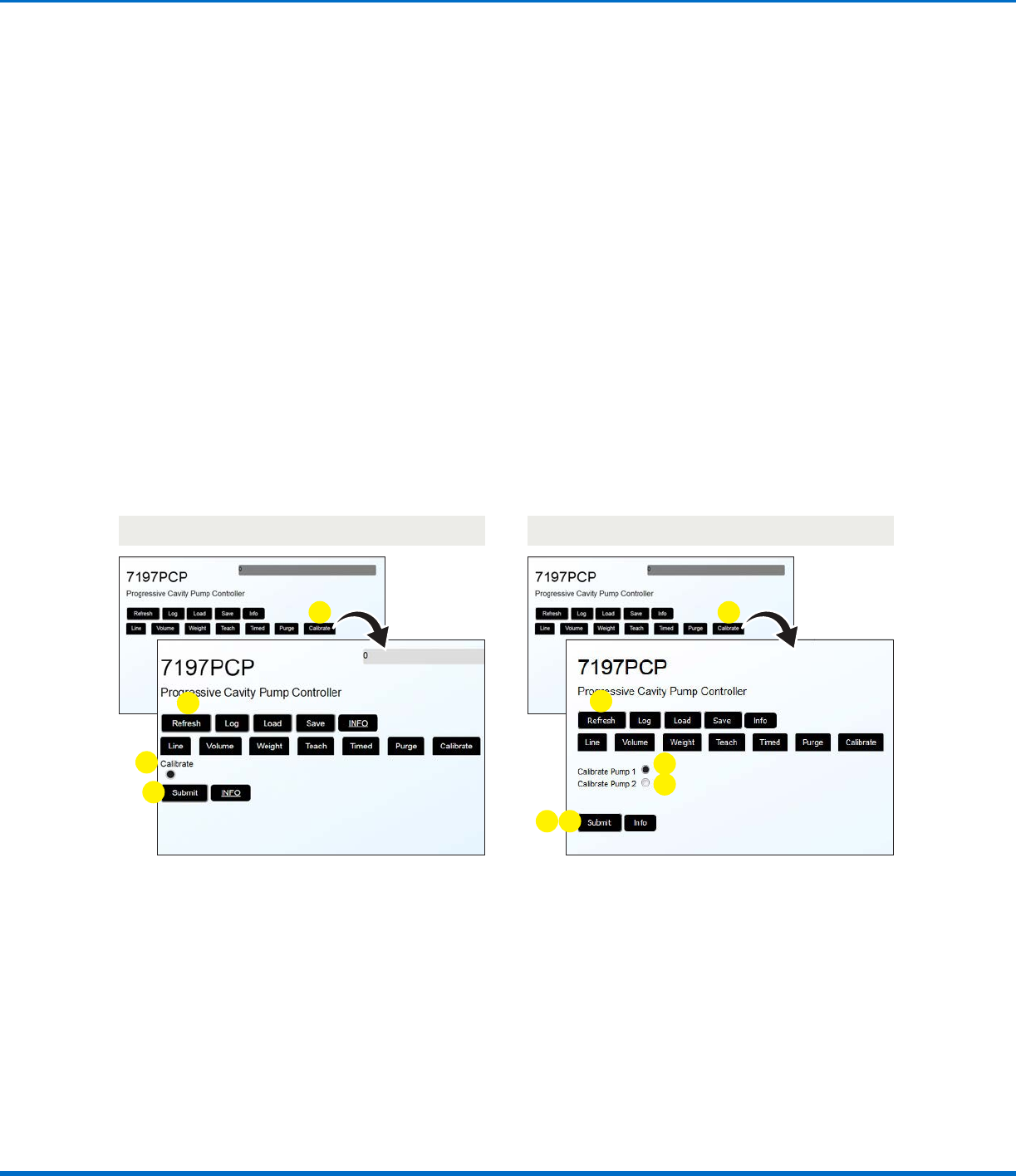

メイン画面、2液（2K）システム
7197PCP-DIN、2液（2K）システム
4
3
6
5 7
メイン画面、1液システム
7197PCP-DIN、1液システム
4
3
8
5
8
