7197PCP-DIN コントローラー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
各部の名称
電源/異常 LED
電源接続部と接地端子
ポンプモーター
ケーブル接続I/Oポート イー サネットポ ート
コントローラー上面
コントローラー下面
13
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
1
7197PCP-DIN コントローラー
2
DB-15ケーブル、1.6 m（5.2フィート）（サイクル開始信号、非常停止信号、およびパージ開始信号の接続用）
3
DB-15ブレークアウト基板（サイクル開始信号、非常停止信号、およびパージ開始信号の接続用）
（以下は、図示されていません。）
797PCPまたは797PCP-2K（別売り）
797PCPポンプモーターケーブル（別売り）
クイックスタ ートガ イド
設置
クイックスタートガイドと他のシステムコンポーネントの取扱説明書と併せて本セクションを参照し、システムのコンポーネン
トをすべ て 設 置してください 。
システムコンポーネントを開梱する
1
2
3
7197PCP-DIN コントローラー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
7197PCP-DINコントローラーを設置する
注 記： システムの一般的な設置レイアウトについては、「設置例」（P20）を参照
してください 。
本手順では、以下のものが必要です。
• 7197PCP-DIN コントローラー
• DB-15ブレークアウト基板
1. 以下のガイドラインに従って、お使いの装置に7197PCP-DIN コントロー
ラーを組み込みます。
• 各コントローラーは、配線が無 理に引っ張られたり、よじれたりしない
ように、接続先の機器に十分近い位置に設置してください。
• 各コントローラーの下面にあるイーサネット接続部に簡単に手が届く
ようにしてください。イーサネット接続部は、7197PCP-DINのWebア
プリケーションでコントローラーを設 定するために使用します。
• 各コントローラーの前面にある電源/異常LEDがオペレーターから見
えるようにしてください 。
設置（続き）

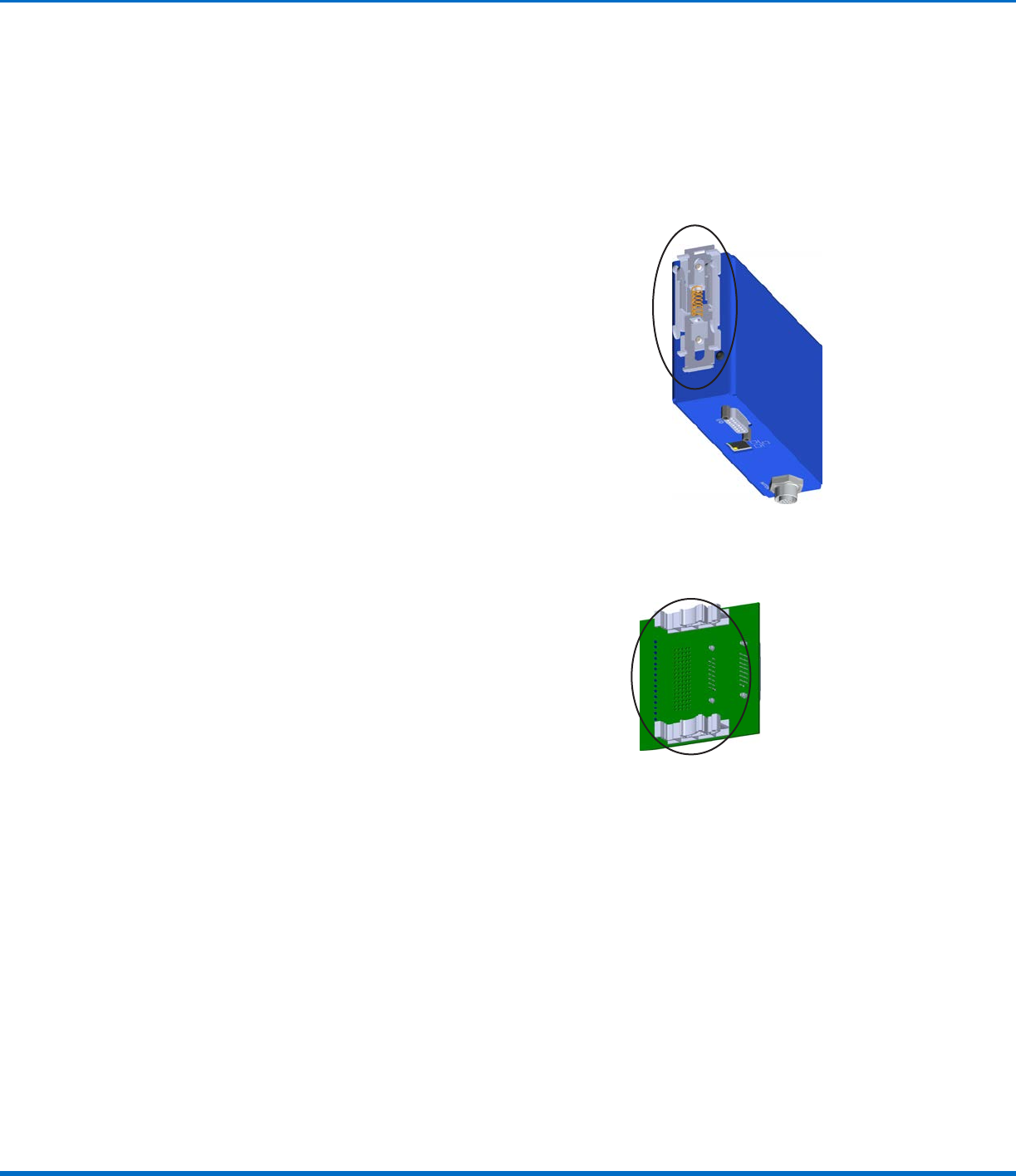

7197PCP-DIN コントローラー背
面の DIN 取り付けブラケット
2. お使いの装置に各DB-15ブレークアウト基板を組み込みます。各ブレーク
アウト基板は、配線が無理に引っ張られたり、よじれたりしないように、接
続先の各コントローラーに十分近い位置に取り付けてください。
注 記：
• デジタル入出力はすべてDC24 V
• アナログ入力はDC0〜10 V
DB-15 ブレークアウ
ト基板上の DIN 取り
付 けブ ラケット
他のシステムコンポーネントを設置する
1. 797PCPを設置します。ポンプの設置方法については、該当する797PCP
の取扱説明書を参照してください。
2. 塗 布システムを構 成する残りのシステムコンポーネント（コントローラーと
ポンプ以外）をすべて設置します。
注 記： たとえば、液剤リザーバーを使用する場合は、液剤リザーバーのす
べてのコンポーネントを所定の位置に取り付けてください。周辺機器につ
いては、各機器に付属の取扱説明書やクイックスタートガイドを参照して、
設置方法とセットアップ方法を確認してください。
