15
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）

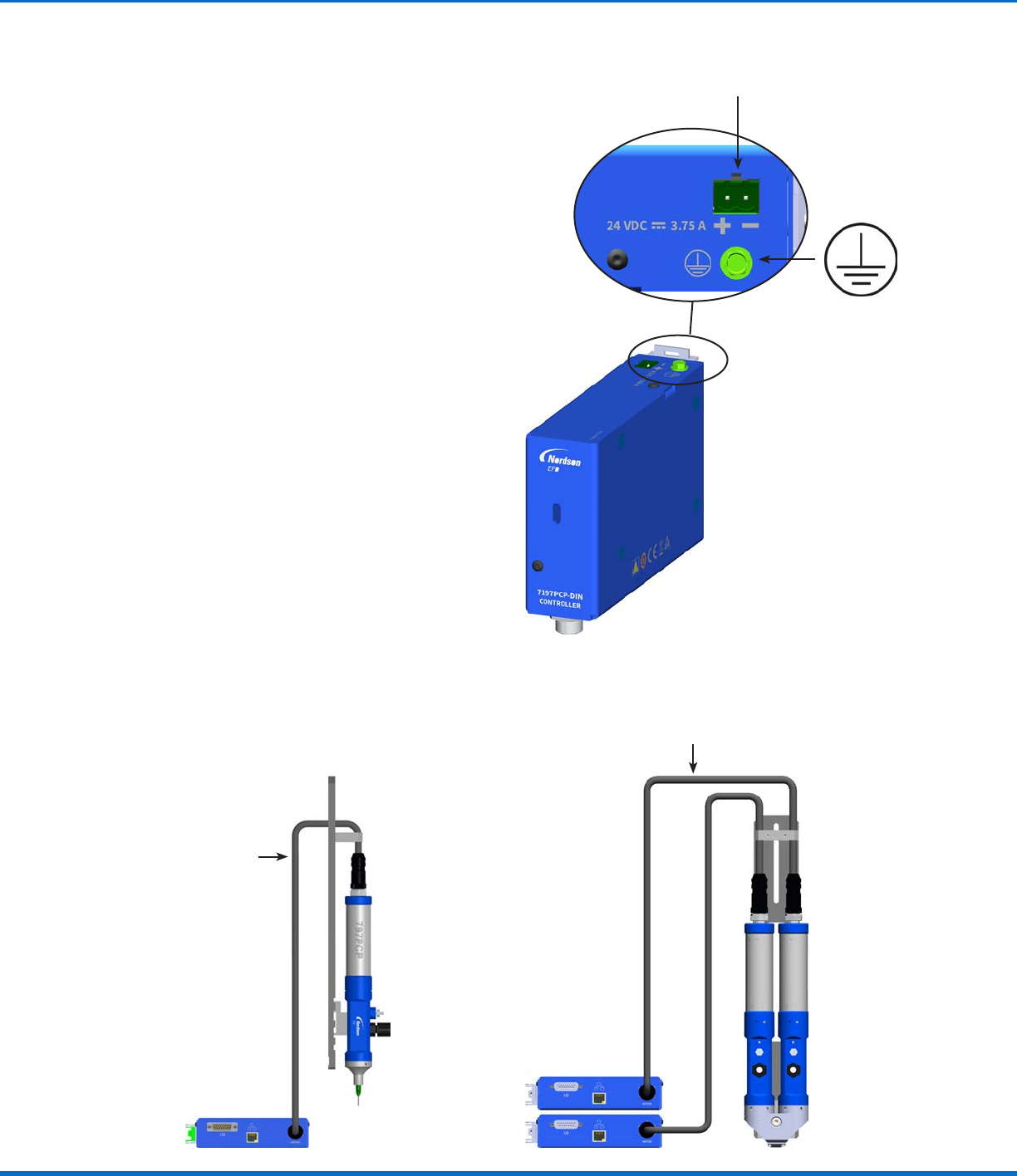

電源を接続する
本手順では、以下のものが必要です。
• ワイヤー
• ワイヤ ー カッター /ストリッパ ー
• 電源ケーブルと接地線（お客様でご用意ください）
1. 表示されている極性に合わせて、DC24 V電源をシステムの各
コントローラーに接 続します。
2. 国および地域のすべての電気規則に従って、機器接地線を緑
色の接地ねじに接続します。
24 VDC, 90 W
ポンプモーターケーブルを接続する
各797PCPについて、ポンプモーターケーブルをコントローラーの
MOTORポートに接続します。
797PCP
797PCP-2K
ポンプモータ
ーケーブル
ポンプモータ
ーケーブル
7197PCP-DIN コントローラー
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
起動回路信号と非常停止信号を接続する
吐出サイクルは、機械式の開始ボタン、PLC、またはフットペダルなどの機器からDC24 V信号を入力することで開始できま
す。吐出サイクルを開始するには、非常停止（ESTOP）回路が閉じている必要があります（「I/Oポートのピン割り当てと配線図」
（P47）を参照）。上記の信号は、両方とも付属のDB-15ブレークアウト基板を介してI/Oポートの該当ピンに接続します。
本手順では、以下のものが必要です。
• ワイヤー
• ワイヤ ー カッター /ストリッパ ー
• DB-15ケーブル
1. DB-15ケーブルをコントローラーのI/Oポートと、該当するブレークアウト基板に接続します。2液（2K）システムの場合
は、両方のコントローラーに対して同様の接続を行ってください。
2. システム内の各コントローラーについて、以下の表に示すように、DB-15ブレークアウト基板のピン5とピン6（Ex_Trig +
とEx_Trig -）にサイクル開始信号を接続します。
注 記： 詳細は、「I/Oポートのピン割り当てと配線図」（P47）を参照してください。
用途 起動回路信号をI/Oポートに接続する方法
1液
• 入力信号をピン5とピン6[Ex_Trig (+)とEx_Trig (-)]に接続します。
2液（2K）
• 2つのピン5s[Ex_Trig (+)]を互いに接続し、2つのピン6s[Ex_Trig (-)]を互いに接続して、
入力信号を両方のコントローラーに接続します。
• 24V電源を1つだけ使用します。ただし、両方の接地ピン（ピン9）を互いに接続してください。
注 記：
- システムグランド（ピン9）とアナロググランド（ピン13）を互いに接続しないでください。
- システムグランド（ピン9）またはアナロググランド（ピン13）をシャーシまたは機器接地端
子に接続しないでください。
3. システム内の各コントローラーについて、非常停止状態になると開く常時閉のリレーを介して、DB-15ブレークアウト基
板のピン1とピン2（Estop_HとEstop_L）に非常停止入力信号を接続します。
注 記：
• 詳細は、「I/Oポートのピン割り当てと配線図」（P46）を参照してください。
• 非常停止回路が不要な場合は、ピン1とピン2を互いに接続してください。これらのピンが互いに接続されていないと
ポンプは吐出しません。
• 非常停止回路が通常状態に戻ると、コントローラーは操作を再開します。
設置（続き）

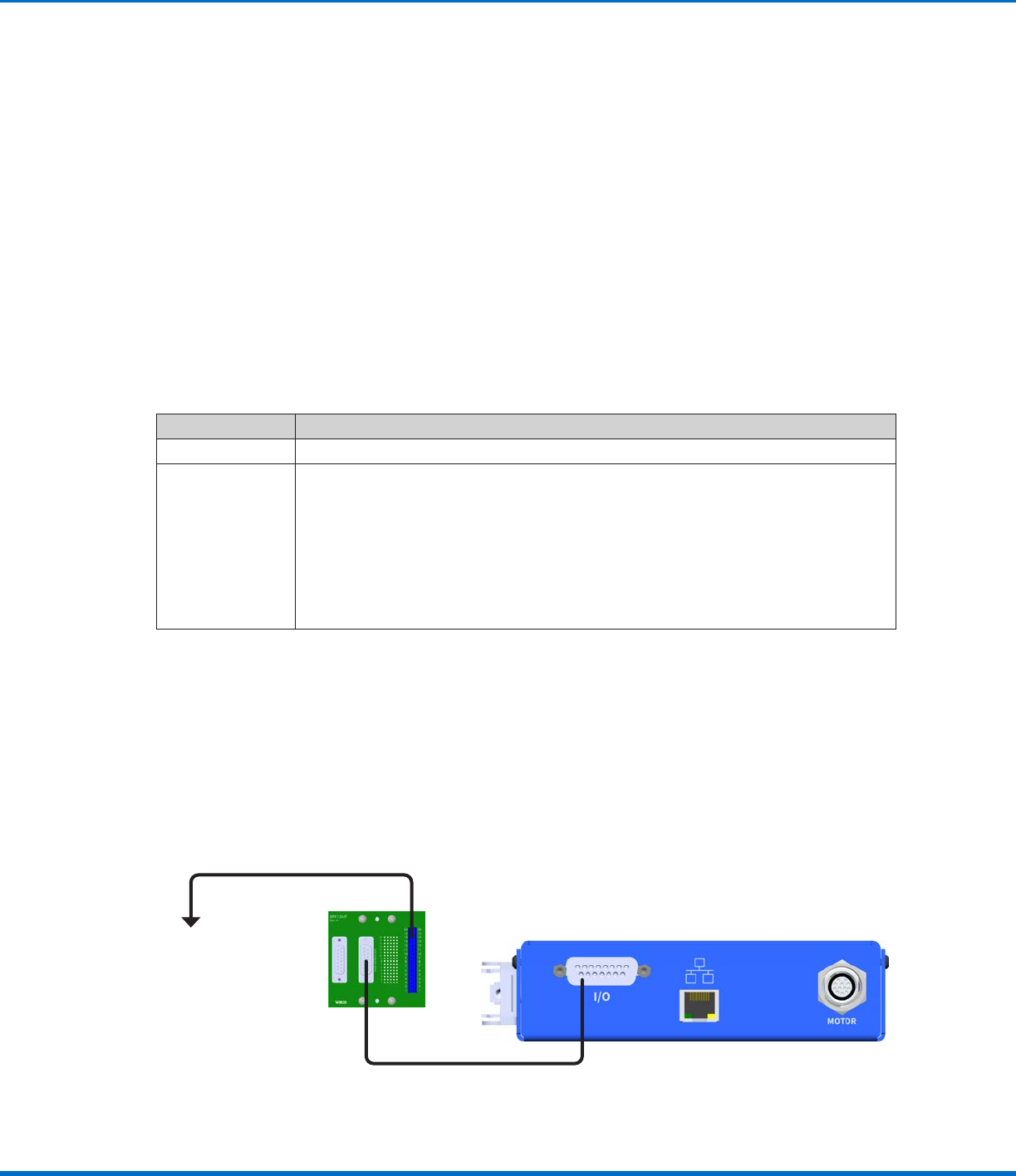

DB-15 ケーブル
開始信号、非常停止回
路、およびパージ開始
信号用にお使いの機
器に接続
17
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）
パージ開始信号を接続する
システム内の各コントローラーについて、DB-15ブレークアウト基板のピン10とピン11（Purge +とPurge -）にパージ開始
信号を接続します。パージ信号により、オペレーターはパージ開始用の機器（ボタンなど）を押すことでポンプをパージできま
す。
注 記： 詳細は、「I/Oポートのピン割り当てと配線図」（P47）を参照してください。
イー サネット接 続 を 行う
7197PCP-DIN アプリケーションにアクセスするには、システム内の各コントローラーをイーサネットに接続する必要があり
ます。本手順では、以下のものが必要です。
• カテゴリー5eのイーサネットケーブル（または同等品） x 2本、またはイーサネットクロスケーブル x 1本
• イーサネットスイッチ（イーサネットクロスケーブルをご使用の場合、このスイッチは不要です。）
1. お使いのシステムに応じて、イーサネットケーブルを7197PCP-DIN コントローラーとPCに接続してください。
2. 7197PCP-DIN コントローラーにDC24 V電源を供給します。
3. お使いのPCが7197PCP-DIN コントローラーと同じネットワーク上にあることを確認します。
注 記： 7197PCP-DIN コントローラーの既定のIPアドレスは「192.168.10.51」です。同じネットワーク上に複数の
7197PCP-DIN コントローラーがある場合は、それぞれに一意のIPアドレスが必要です。
• 7197PCP-DIN コントローラーのIPアドレスを変更する場合は、「コントローラーのIPアドレスを変更する」（P38）を
参 照してください 。
• PCのIPアドレスを変更する場合は、「付録A：PCのIPアドレスを変更する」（P54）を参照してください。
4. 1液システムの場合は、Webブラウザー（ChromeまたはFirefoxを推奨）を開いて、http://192.168.10.51:8088/
Iface.phpにアクセスします。複数液システムの場合は、各ポンプに割り当てられた個別のURLを開きます。
メイン画面が表示されます。
カテゴリー5e イーサ
ネットケ ーブル
イー サネットス
イッチ
1 液用途のイーサネット接続
カテゴリー5e イーサ
ネットケ ーブル
カテゴリー5e
イー サネットケ ーブル
イー サネットス
イッチ
2 液（2K）用途のイーサネット接続
カテゴリー5e イーサ
ネットケ ーブル
