7197PCP-DIN コントローラー
36
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
保存したプログラムを開く（読み込み画面）
プログラムをプログラムライブラリに保 存した場 合 は 、以 下の手 順に従って、いつでもプログラムを読み 込 めます。
注 記： この画面には、ポンプを作動しないようにするラジオボタンもあります。詳細は、「ポンプを作動しないようにする」
（P41）を参照してください。
1. メイン画面で[LOAD]を選択します。読み込み画面が開きます。
2. （2液システムのみ）ポンプボタンを選択すると、ポンプ1画面とポンプ2画面が切り替わります。
3. 読み込みたいプログラム番号のラジオボタンを選択します。
4. [SUBMIT]を選択します。選択したプログラムが変数テーブルに読み込まれます。
5. [HOME]を選択して、メイン画面に戻ります。
プ ロ グ ラ ミ ン グ（ 続 き ）
読み込み画面、2液（2K）システム
7197PCP-DIN、2液（2K）システム
2
1
3
4
読み込み画面、1液システム
7197PCP-DIN、1液システム
1
4
3
37
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

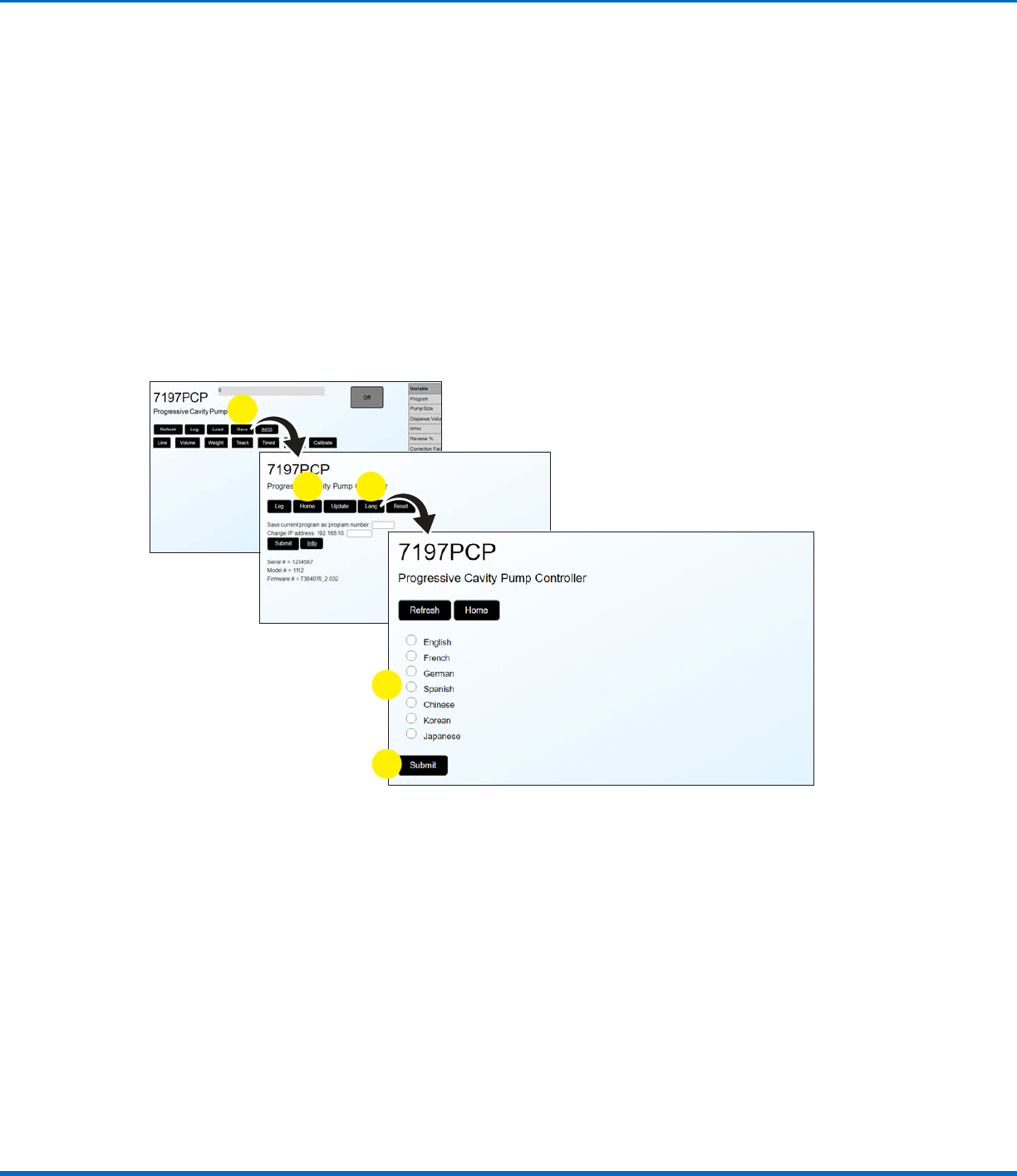

言語の設定
言語表示に関する設定は、以下の手順に従ってください。
1. メイン画面で [SAVE] を選択します。保存画面が開きます。
2. [LANG] を選択します。
3. 希望する言語のラジオボタンを選択します。
4. [SUBMIT] を選択します。
5. [HOME] を選択して、メイン画面に戻ります。
プ ロ グ ラ ミ ン グ（ 続 き ）
言語画面
メイン画 面
1
保存画面
2
3
4
5
7197PCP-DIN コントローラー
38
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
プ ロ グ ラ ミ ン グ（ 続 き ）

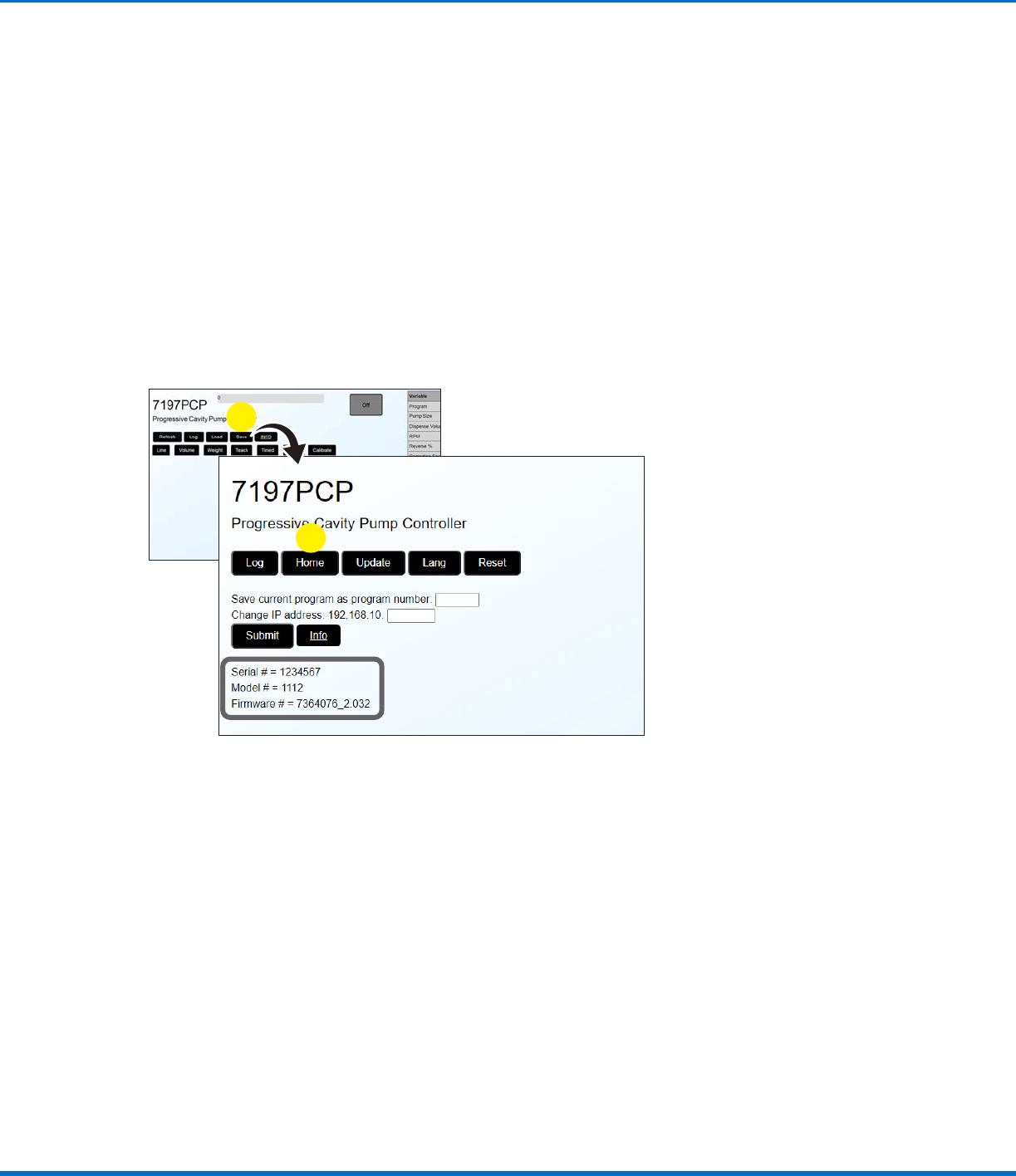

システム情報を表示する
コントローラーに関する下記の情報を表示するには、以下の手順に従ってください。
• シリアル 番 号
• 型番
• ファームウェアバージョン
注 記： この画面の[Update]ボタンは、コントローラーのファームウェアを更新するために使用します。詳細は、「ファームウェ
アの更新」（P43）を参照してください。
1. メイン画面で[SAVE]を選択します。保存画面が開きます。
保存画面にシステム情報が表示されます。
2. [HOME]を選択して、メイン画面に戻ります。
保存画面
メイン画 面
1
2
