コントローラーのIPアドレスを変更する
7197PCP-DIN コントローラーには固有のIPアドレスが必要です。7197PCP-DIN コントローラーが、同じIPアドレスを持つ
別のデバイスが存在するネットワークに接続されている場合は、以下の手順に従って、コントローラーのIPアドレスを変更して
ください 。
注 記： 797PCPシステムで使用する各PCにも固有のIPアドレスが必要です。PCのIPアドレスを変更する場合は、「付録A：PC
のIPアドレスを変更する」（P54）を参照してください。
1. メイン画面で[SAVE]を選択します。保存画面が開きます。
2. [Change IP address]の横に任意のIPアドレス（1〜255）を入力します。
3. [SUBMIT]を選択します。
4. [REFRESH]を選択し、IPアドレスが保存されたことを確認します。
5. コントローラーの電源を入れ直して、IPアドレスを有効にします。
新 し い I P ア ド レ ス（ 192.168.19.xxx:8088/Iface.php）がメイン画面に反映されます。（「xxx」は変更後の数字を 表し
ま す 。）
フィールド 内容
Save current program as program
number:（現在のプログラムをプログラム番号
として 保 存：）
プログラムをプログラムライブラリに保 存する際に使用します。
Change IP address: 192.168.10.
（IPアドレスを変更：）
コントローラーの I Pアドレスを変 更する際 に使 用します。「コントローラ
ーのIPアドレスを変更する」（P35）を参照してください。
プ ロ グ ラ ミ ン グ（ 続 き ）

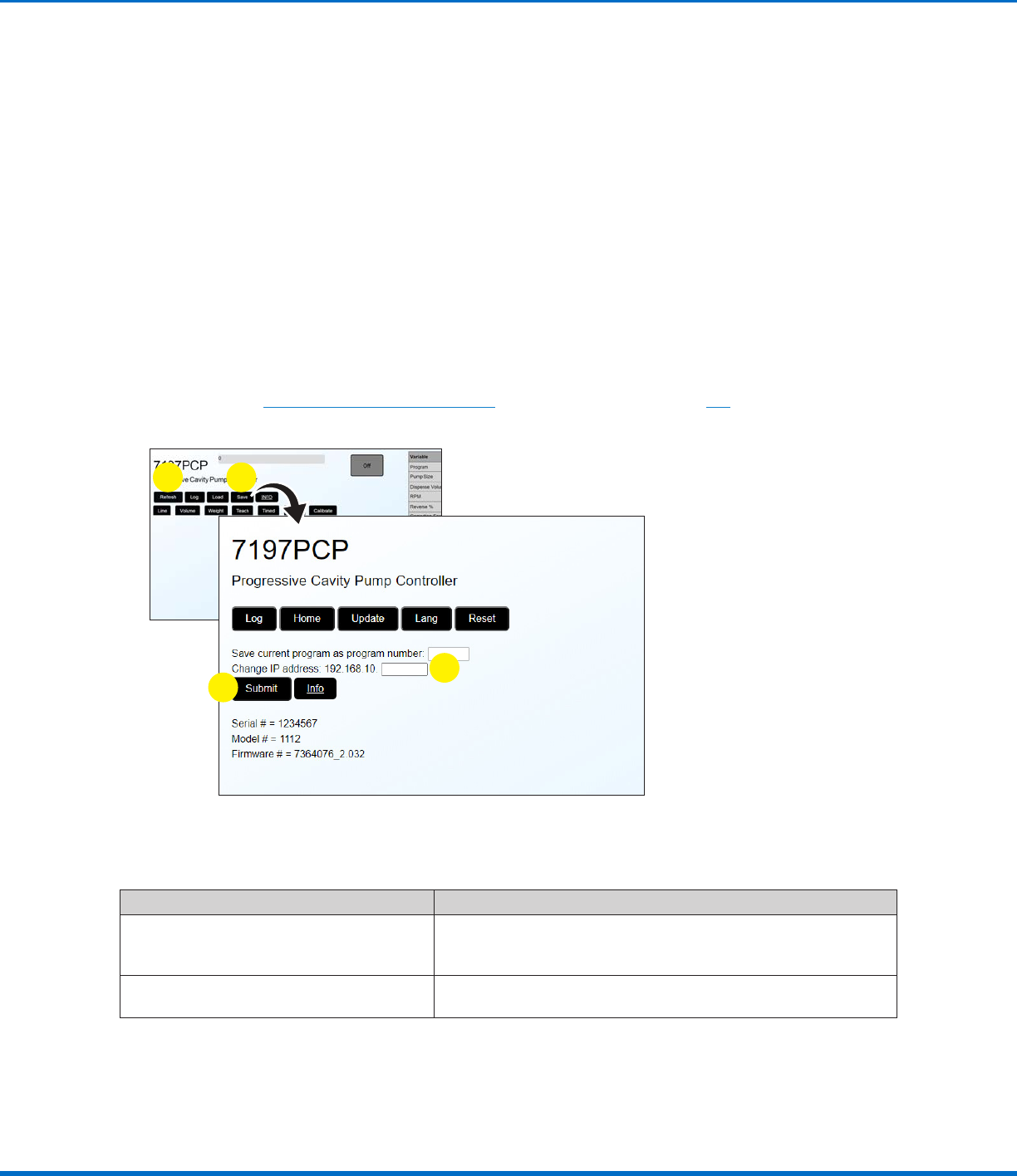

保存画面
メイン画 面
2
1
3
4
7197PCP-DIN コントローラー
40
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
操作
塗布システムの設置が完了し、必要な塗布プログラムを作成したら、システムの通常操作を開始できます。システムの性能を最
大限に発揮するには、以下の推奨手順に従って、日常的に起動と停止を行ってください。
通常の起動
1. システム内のすべての7197PCP-DIN コントローラーの電源を入れます。
装置が損傷するおそれ：液剤がない状態で797PCPを操作しないでください。乾燥したコンポーネントが過度に摩擦する
と、ポンプが損傷するおそれがあります。
注意
2. 実行するプログラムを作成するか、読み込みます。保存したプログラムを読み込
む場合は、「保存したプログラムを開く（読み込み画面）」（P36） を参照してくだ
さい。
3. プロセスを開始します。
システムが正常に動作している場合：
• ポンプのサイクル動作中は、コントローラー前面の緑色のLEDが点灯します。
• 7197PCP-DIN アプリケーションの緑色のステータスインジケーターに
「Running」と表示されます。
注 記： メイン画面に表示される各種ステータスインジケーターの説明については、
「ステータスインジケーター」（P25）を参照してください。

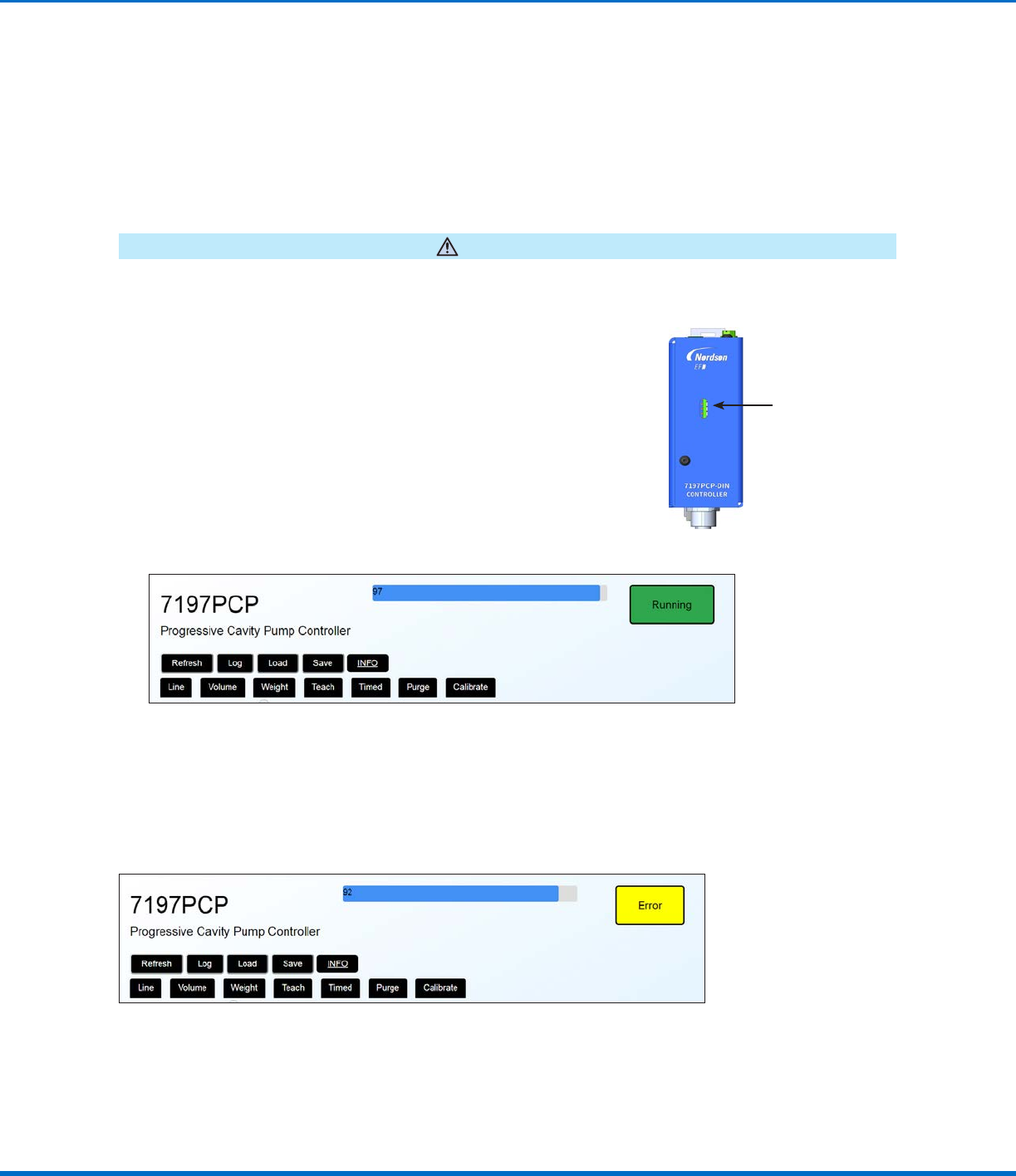

7197PCP-DIN Web アプリケーションの通常動作表示
エラーと非常停止（ESTOP）
「Error 」（エラー）または「Estop」（非常停止）が表示された場合は、ログ画面を確認して、エラーまたは停止の原因となった
不具合を解決してください。「ログを表示する」（P45）と「トラブルシューティング」（P45）を参照してください。
7197PCP-DIN Web アプリケーションのエラー表示
電源・異常 LED
41
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
長期間の停止
ポンプを長期間停止させる場合や保管する場合は、該当するポンプの取扱説明書を参照して、ポンプのステーターを取り外し
てください。ステーターを取り外すことにより、ローターの変形を防 止できます。
ポンプを作動しないようにする
ポンプを作動しないようにするには、以下の手順に従ってください。（メンテナンス時や、2液システムの片方のポンプのみ吐出
テストする場合）。
1. メイン画面で[LOAD]を選択します。読み込み画面が開きます。
2. （2液システムのみ）ポンプボタンを選択すると、ポンプ1画面とポンプ2画面が切り替わります。
3. [DISABLE PUMP]ラジオボタンを選択します。これにより、現在開いている7197PCP-DIN アプリケーションのIPアド
レスに関連付けられたポンプが作動しなくなります。
ポンプを再度作動させるには、実行するプログラムを選択してください（メイン画面からプログラムを作成するか、読み込
み画面からプログラムを選択します）。
操作（続き）

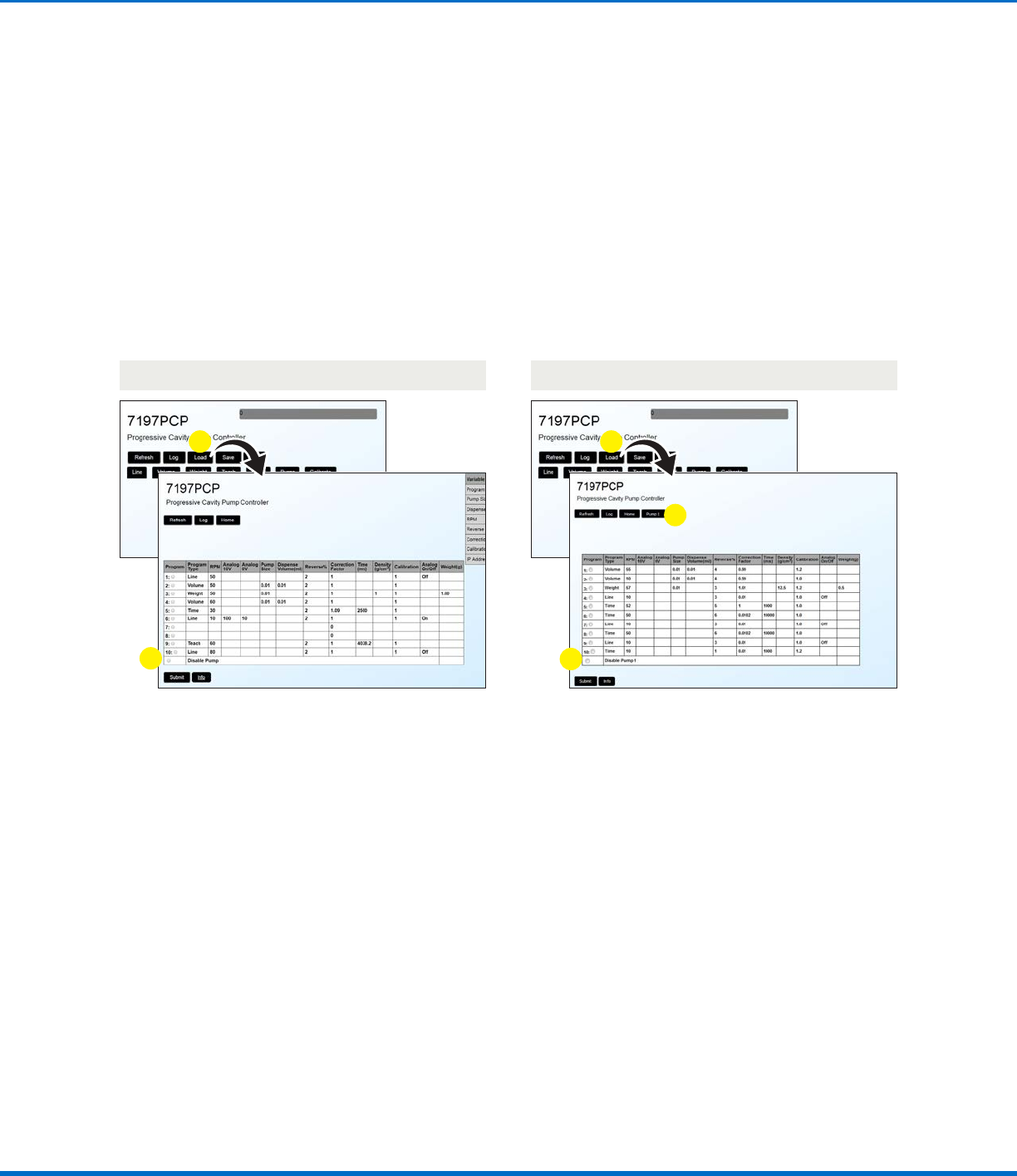

読み込み画面、2液（2K）システム
7197PCP-DIN、2液（2K）システム
2
1
3
読み込み画面、1液システム
7197PCP-DIN、1液システム
1
3
