状態 色 内容
O
ダークグ
レー
ポンプが停止しています。
Running
緑 システムは正常に動作してい
ます。
ESTOP
赤 非常停止が発生しました。
Error
黄 エ ラ ー が 発 生 し ま し た 。「 ト ラ ブ
ルシューティング」（P45）を参
照してください 。

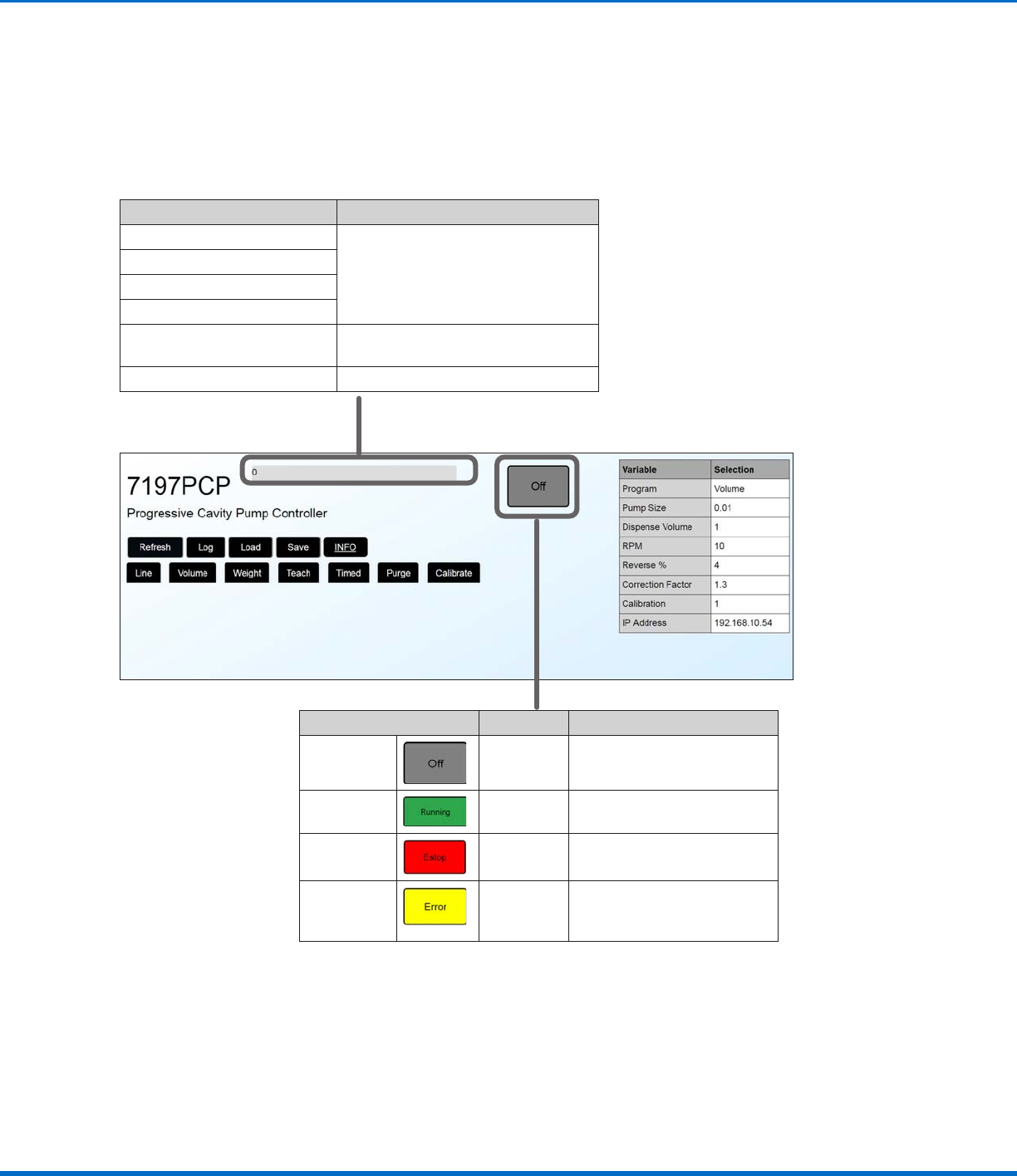

ステータスインジケーター
ほぼすべての画面に、以下のステータスインジケーターが表示されます。
メイン画 面
プ ロ グ ラ ミ ン グ（ 続 き ）
動作モード インジケーターの内容
容積プログラムの実行中
吐 出 サ イクル の 残りの パ ー センテ ー ジ
が表 示されます。
重量プログラムが実行中
時間プログラムが実行中
ティーチプログラムがOFF
ティー チプログラムが O N
吐出サイクルを開始してからの経過時
間が 表 示されます。
ラインプログラムの 実 行 中 速度をRPM単位で表示します。
7197PCP-DIN コントローラー
26
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
読み込み画面
プ ロ グ ラ ミ ン グ（ 続 き ）

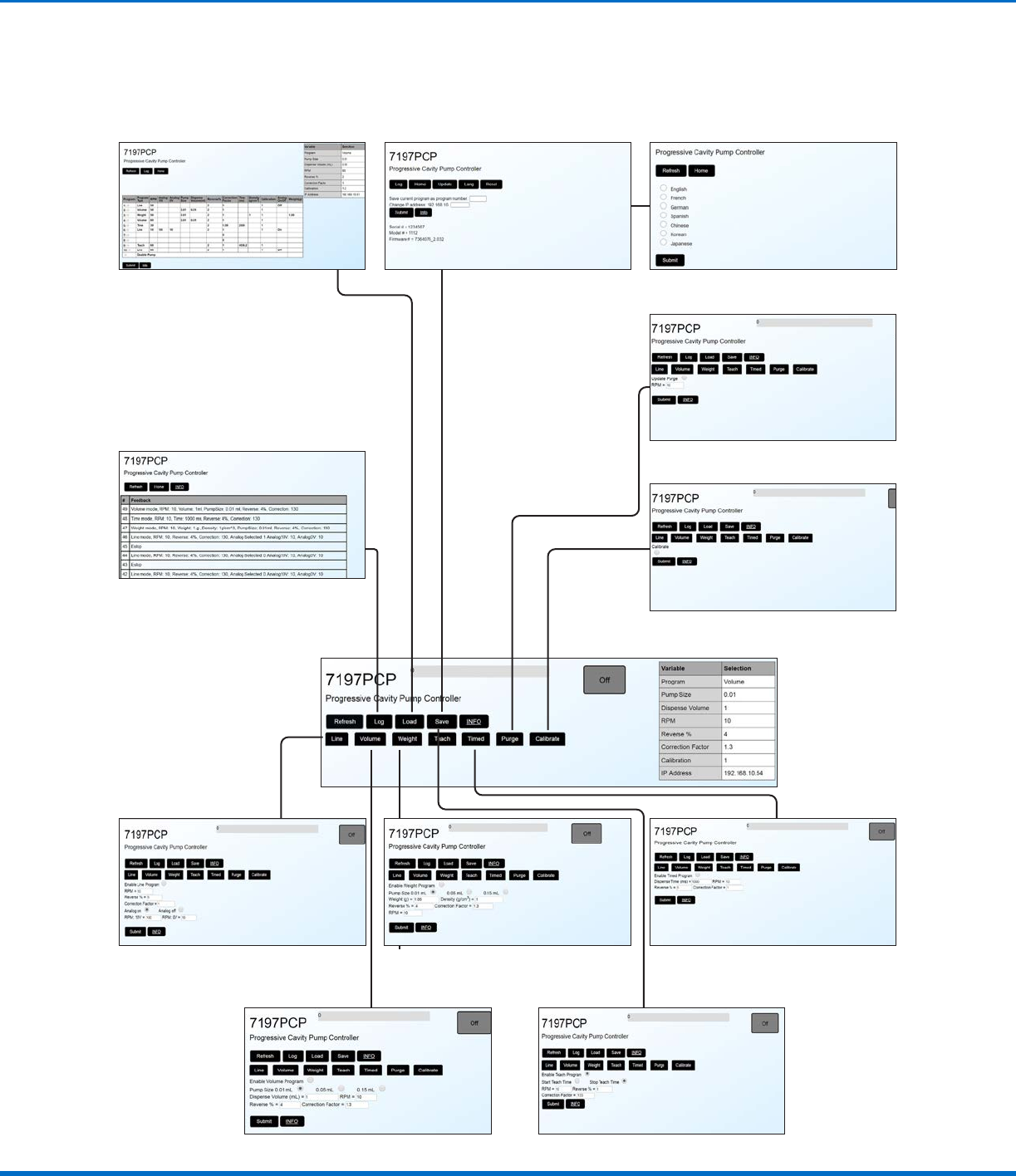

コントローラーの各画面のフローチャート
ラインプログラム画 面
ログ画面
キャリブレーション 画 面
パージ画面
保存画面
重量プログラム画面 時間プログラム画面
ティーチプログラム画 面容積プログラム画面
メイン画 面
言語画面
27
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
変数 範囲 内容
RPM
10〜150（RPM） パージモーターの速度をRPM単位で設定します。RPMの設定の目安については、
「粘度に基づく最大モーター速度」（P52）を参照してください。
INFO（情報） なし 選択すると、現在の画面に関する情報（設定範囲など）が表示されます。
パージ速度の設定値を調整する
システムを操作する前や、パージが必要な場合は、ポンプの取扱説明書を参照してパージを行います。本手順はパージRPM
を変更する場合にのみ行い、最大許容モーター速度を超えないようにしてください。「粘度に基づく最大モーター速度」
（P52）を参照してください。
1. [PURGE]を選択します。
2. [UPDATE PURGE]ラジオボタンを選択します。
3. 最大許容モーター速度を超えないように、任意のRPM設定値を入力します。「粘度に基づく最大モーター速度」（P52）
を参 照してください 。
注 記： プログラムを有効にしないと、入力した設定は保存されません。
4. [SUBMIT]を選択します。パージRPM速度が更新され、保存されたパージRPMが変数テーブル内の[RPM]の隣に表示
されます。
プ ロ グ ラ ミ ン グ（ 続 き ）
パージ画面、2液（2K）システム
7197PCP-DIN、2液（2K）システム
2
1
3
4
パージ画面、1液システム
7197PCP-DIN、1液システム
2
1
8
4
8
3
