7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

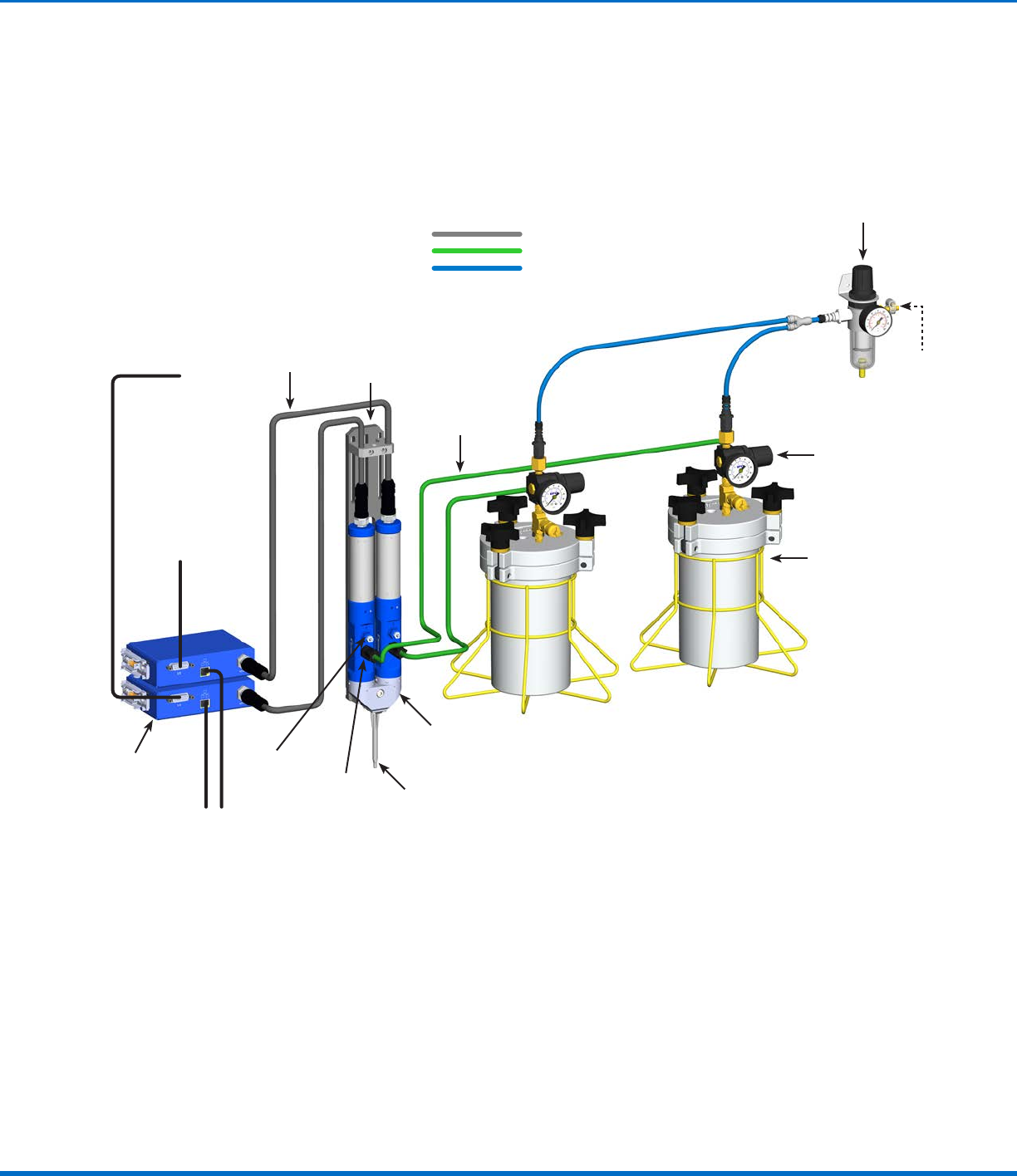

2液システムの7197PCP-DINコントローラーと797PCP-2K
ポンプの設置方法については、797PCP-2Kの取扱説明書を参照してください。
設置例（続き）
1.0Lタンク
タンクエアー 圧力
レギュレーター
ポンプモー
ターケー
ブル
797PCP-
2K
797PCP-2K への
加圧液剤供給
液剤継手
7197PCP-DIN
コントロ ーラー
イー サネットケ ーブ
ル（ ネ ッ ト ワ ー ク ス イ
ッチに接続）
DB-15 ケー
ブ ル（ ブ レ ー
クアウト基 板
に接続）
DB-15 ケー
ブ ル（ ブ レ ー
クアウト基 板
に接続）
電気
液剤
定量エアー
5ミクロンフィル ター /
レギュレーター
スタティックミキサー
ポンプ取り付
けブ ラケット
工場エ
アー
ブリード
バルブ
7197PCP-DIN コントローラー
22
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
プログラミング
7197PCP-DIN コントローラーは、7197PCP-DIN Webアプリケーションで操作します。このセクションでは、Webアプリケ
ーションを開いて、797PCPの各プロセスを制御するプログラムを作成する方法について説明します。
7197PCP-DINアプリケーションを開く
7197PCP-DIN アプリケーションにアクセスするには、システム内の各コントロ
ーラーがイーサネットに適切に接続されている必要があります。詳細は、「イー
サネット接続を行う」（P17）を参照してください。
1. 7197PCP-DIN コントローラーにDC24 V電源を供給します。
2. Webブラウザー（ChromeまたはFirefoxを推奨）を開
き、http://192.168.10.51:8088/Iface.phpに ア ク セ ス し ま す 。2 液 シ ス
テムの場合は、各ポンプに割り当てられた個別のURLを開きます。
メイン画面が表示されます。本書の次のセクションに進み、ポンプの動作を
制御するプログラムを作成してください。
1液用途 2液（2K）用途
23
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ボタン 内容 本書の関連セクション
Refresh 現在の画面を更新します。 –
Log ログ 画 面を開きます。 「ログを表示する」（P45）
Load 読み込み画面を開きます。 「保存したプログラムを開く（読み込み画面）」（P36）
Save 保存画面を開きます。 「プログラムをプログラムライブラリに保 存 する（ 保 存
画面）」（P35）
Line ラインプログラムの変数を表示します。 「ラインプログラム」（P30）
Volume 容積プログラムの変数を表示します。 「容積プログラム」（P31）
Weight 重量プログラムの変数を表示します。 「重量プログラム」（P32）
Teach ティーチプログラムの変数を表示します。 「ティーチプログラム」（P33）
Timed 時間プログラムの変数を表示します。 「時間プログラム」（P34）
Purge パージ画面を表示します。この画面では、パージ速
度を調 整できます。
「パージ速度の設定値を調整する」（P27）
Calibrate キャリブレーション画面を表示します。 「キャリブレーション」（P42）

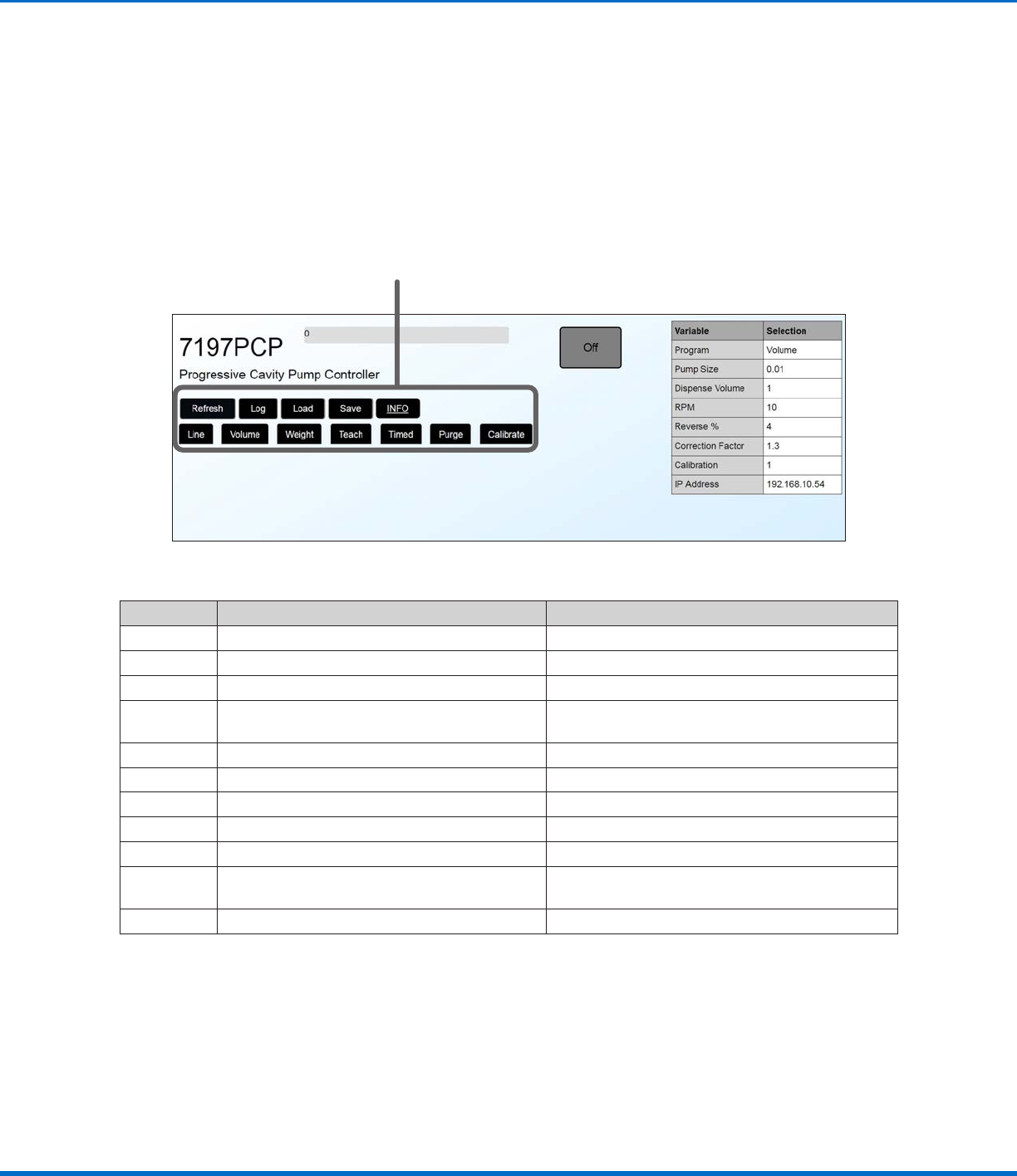

ナビゲーションボタン：ほぼす
べての画面に表示されます。
画面の操作
メイン画面から他のすべての画面にアクセスできます。ナビゲーションボタンはほぼすべての画面に表示され、ボタンを押すこ
とで他の画面に簡単に切り替えることができます。
プ ロ グ ラ ミ ン グ（ 続 き ）
メイン画 面
