7197PCP-DIN コントローラー
4
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
目 次（ 続 き ）
操作 ..........................................................................................................................................................................................................40
通常の起動 ..........................................................................................................................................................................................40
エラーと非常停止（ESTOP） ............................................................................................................................................................40
ポンプを作動しないようにする .........................................................................................................................................................41
長期間の停止 ......................................................................................................................................................................................41
キャリブレーション .................................................................................................................................................................................42
ファームウェアの 更 新 .............................................................................................................................................................................43
部品番号 ..................................................................................................................................................................................................44
7197PCP-DIN コントローラー ......................................................................................................................................................44
797PCPとポンプモーターケーブル ...............................................................................................................................................44
トラブルシュー ティング ..........................................................................................................................................................................45
ログを表示する ...................................................................................................................................................................................45
イベントログ のフィードバックに 関 するトラブルシュー ティング ...................................................................................................45
一般的なトラブルシューティング .....................................................................................................................................................46
技術データ ..............................................................................................................................................................................................47
I/Oポートのピン割り当てと配線図 ..................................................................................................................................................47
サイクル開始回路接続時のソース配線図（Ex_Trig） ................................................................................................................48
サイクル開始回路接続時のシンク配線図（Ex_Trig） ................................................................................................................49
非常停止（ESTOP）回路接続時の配線図 ..................................................................................................................................50
パージ開始回路接続時の配線図 .................................................................................................................................................51
粘度に基づく最大モーター速度 ......................................................................................................................................................52
モーターポートのピン割り当て ........................................................................................................................................................53
付録A：PCのIPアドレスを変更する .....................................................................................................................................................54
付録B：容積プログラムの例 (797PCP) .............................................................................................................................................56
付録C：容積プログラムの例（797PCP-2K） .....................................................................................................................................59
5
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

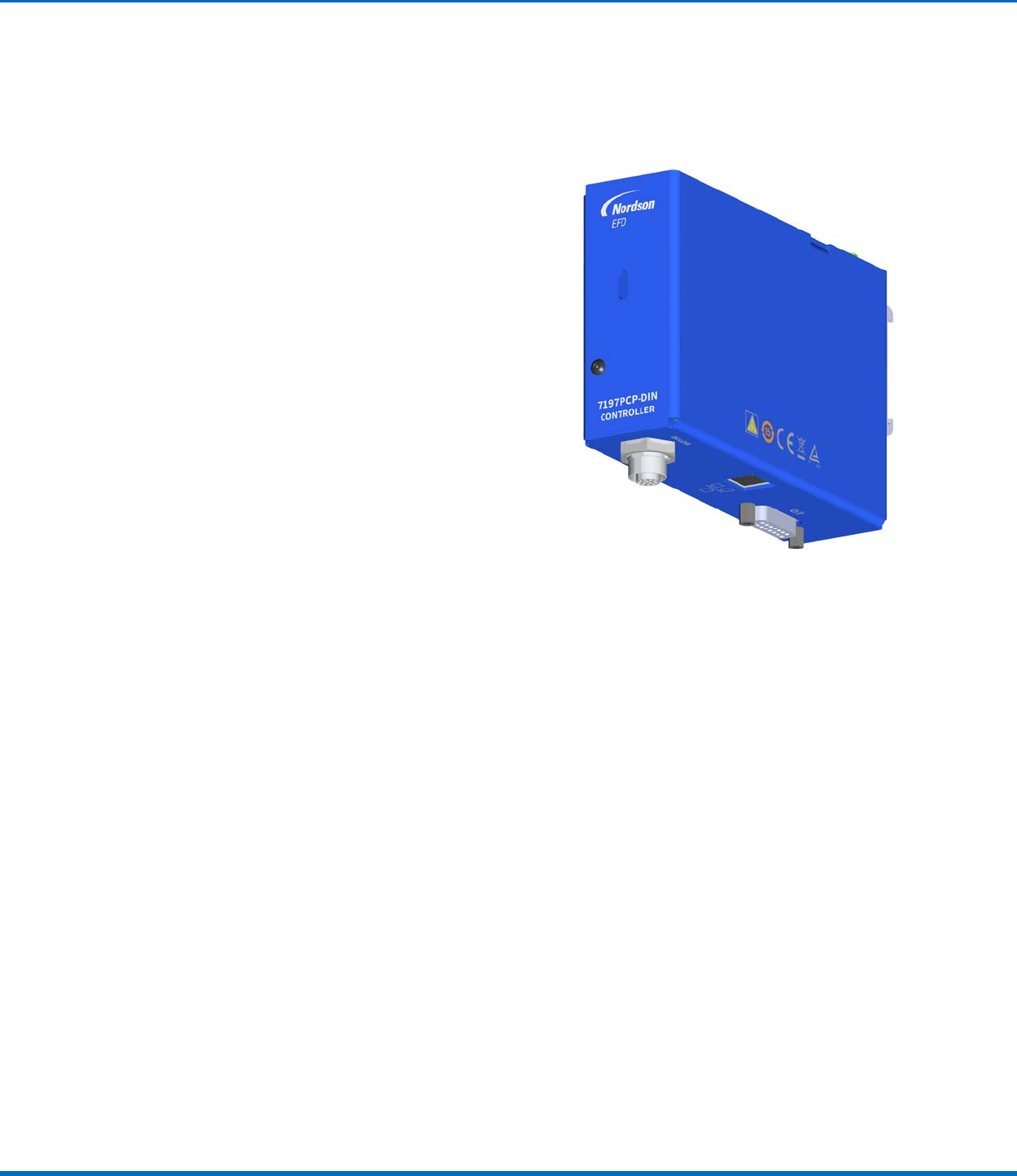

はじめに
本書には、7197PCP-DIN コントローラーの仕様、設置、セット
アップ、プログラミング、およびメンテナンスに関する情報を記載し
ています。7197PCP-DIN コントローラーは、ノードソンEFDの
797PCPシリーズ プログレッシブキャビティポンプによる吐出を正
確に制御します。このポンプの詳細については、該当する797PCP
の取扱説明書を参照してください。
7197PCP-DIN コントローラーは、使いやすいWebインターフェ
ースを備えており、1液または2液（2K）用途での797PCPポンプ
のセットアップと操作を素早く行えます。塗布プログラムは、液剤の
吐出をどのように制御するかに基づいて作成します。主な制御条件
は 、以 下 の と お り で す 。
• 吐出時間（ms）
• 液剤の容積（mL）
• 液剤の重量（g）
また、本コントローラーはティーチ機能を搭載しているため、目的
の吐出時間および容積の設定をコントローラーに「教える」ことが
できます。
当社の他の製品と同様、7197PCP-DIN コントローラーは厳しい
仕様に基づいて製造され、出荷前に入念な検査を受けています。
本装置の性能を最大限に発揮できるよう本書をよくお読みくださ
い。
7197PCP-DIN コントローラー
6
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
安全に関する手引
「注意」レベルの危険を伴う注意事項です。
これに従わない場合、低〜中程度の怪我の危険があります。
注意
取扱説明書をお読みください
当製品の適正な使用方法を理解するため、取扱説明書をお読みください。また、安全に関する注意事項を守
ってください。各作業や製品に関する個別の警告、注意事項は、それぞれの製品の取扱説明書の該当する個
所に記載されています。取扱説明書など必要な文書は、作業者が利用しやすい場所に置くようにしてくださ
い。
「警告」レベルの危険を伴う注意事項です。
これに従わない場合、死亡または重症を負う可能性があります。
警告
感電
感電する危険性があります。カバーを外す前に電源を切ってください。または電気機器を修理する前に、スイ
ッチの電源を切り、ロックアウトしてタグ付けしてください。わずかでも感電を感じた場合は、直ちにすべての
機器の電源を切ってください。問題が特定あるいは解決されない限り、装置を始動させないでください。
最大エア圧
製品マニュアルに特に明記されていない限り、最大エアー入力圧は7.0 bar（100 psi）です。それを超える場
合は、破損の恐れがあります。エアー入力圧は、定格が0 〜7.0 bar（0〜100 psi）の外部エアー圧レギュレ
ータを使って力をかけることになっています。
開放圧
加圧装置またはコンポーネントを開く、または調整もしくは修理する前には、油圧とエアー圧を開放してくだ
さい。
火傷
表面は熱くなっています。熱くなったバルブコンポーネントの金属表面には触れないでください。熱くなった
装置の周りでの作業で、接触を避けられない場合は、耐熱手袋や耐熱服を着用してください。熱くなった金属
面への接触を避けられなかった場合、怪我の原因となります。
