7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

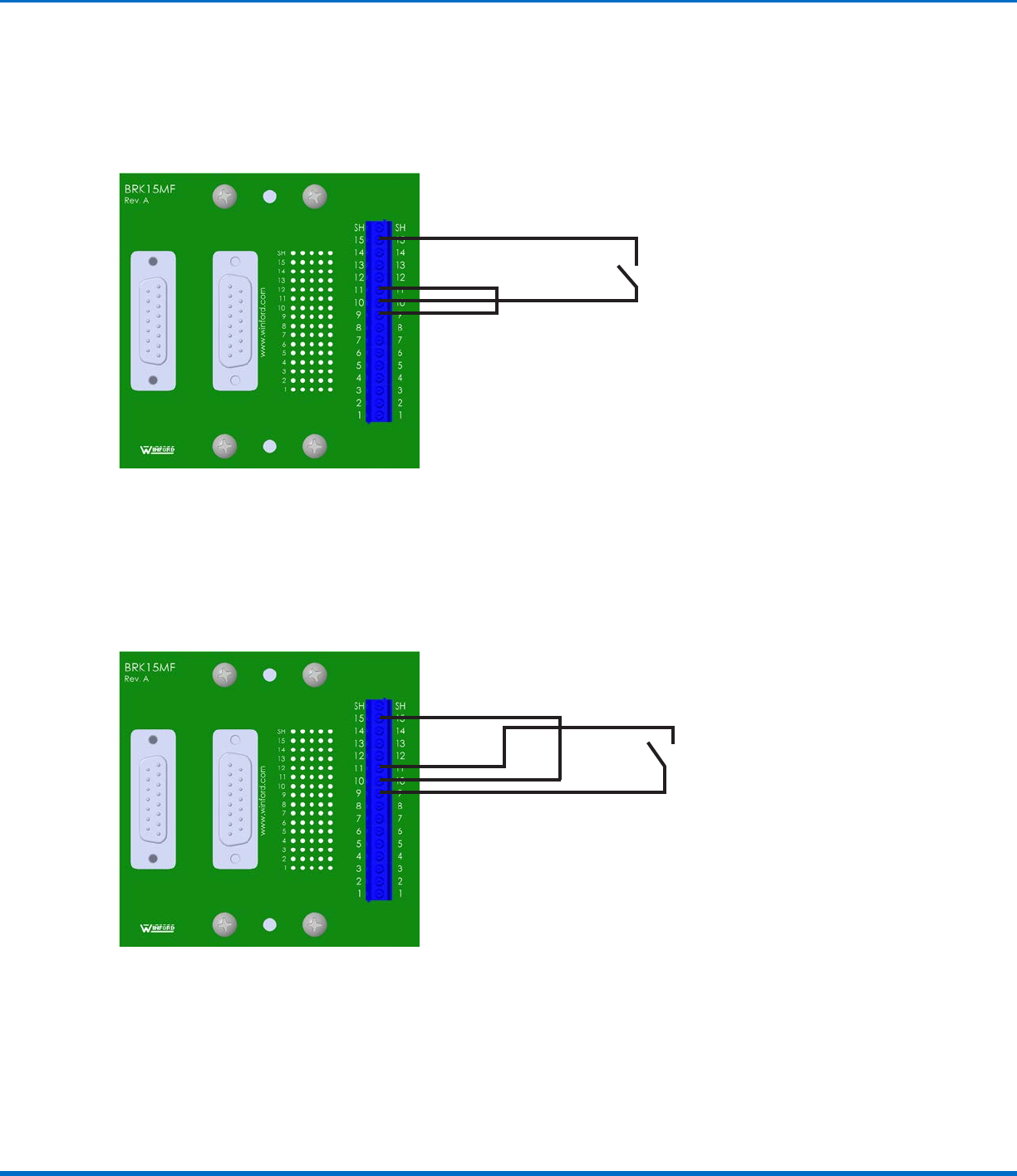

パージ開始回路接続時の配線図
ソーシング、1液システム
シンキング、1液システム
技術データ（続き）
外部接点
NO（通常開）
ピン 15: 24 VDC
ピン 9: GND
ピン 11: パージ (-)
ピン 10: パージ (+)
外部接点
NO（通常開）
ピン 15: 24 VDC
ピン 9: GND
ピン 11:
パージ (-)
ピン 10:
パージ (+)
7197PCP-DIN コントローラー
52
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

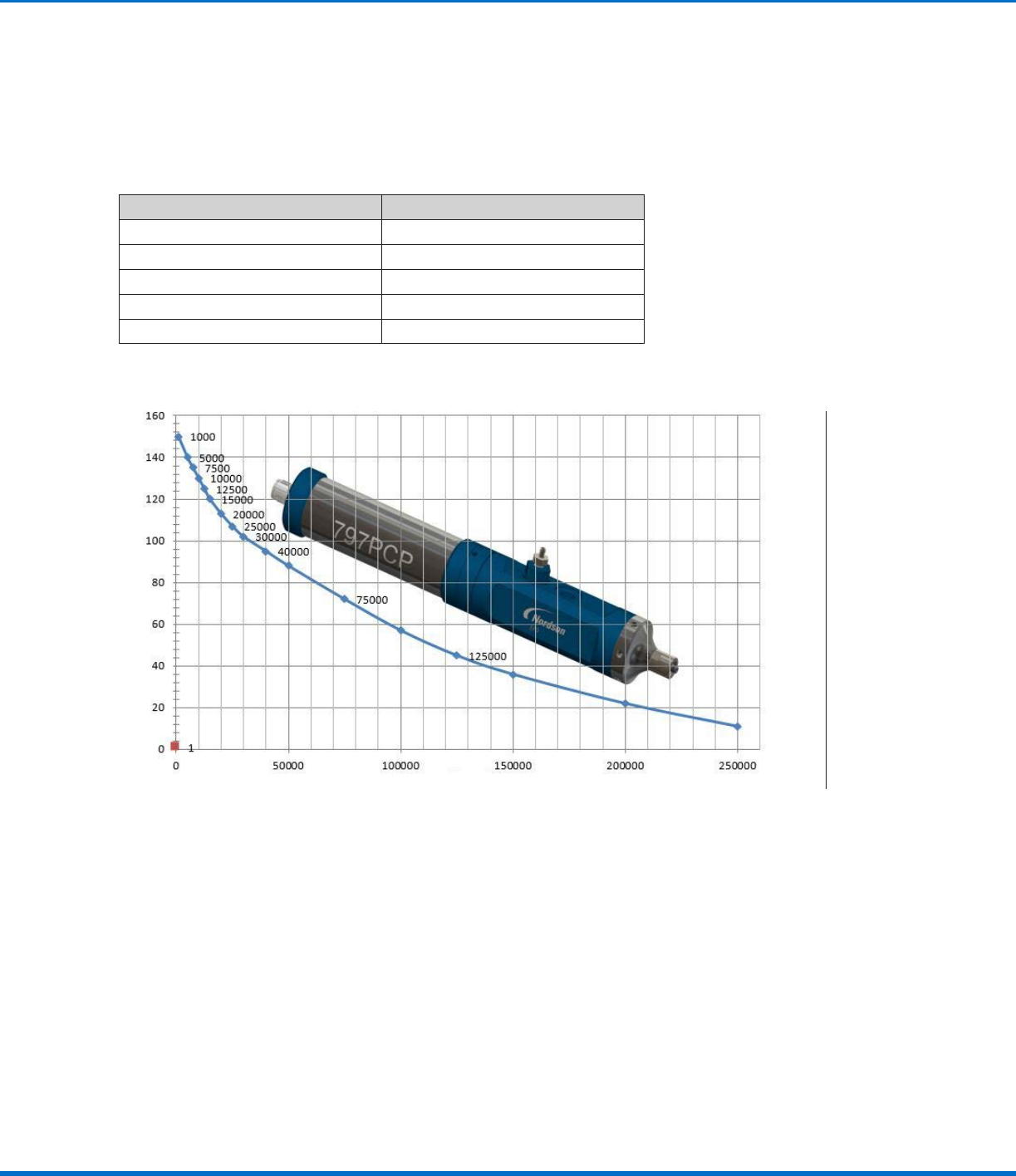

粘度に基づく最大モーター速度
吐出する液剤の粘度に基づき、モーター速度が以下の表とグラフに示されている最大RPMを超えないようにしてください。
例： 吐出する液剤の粘度が8,000 mPa sの場合、RPMの設定値を135 RPM（最大許容設定値である150 RPMの90%）
以 下にします。
粘度 最大RPMのパーセンテージ
1〜800 mPa s 100%
800〜10,000 mPa s 90%
10,000〜25,000 mPa s 70%
25,000〜50,000 mPa s 50%
50,000〜150,000 mPa s 25%
粘度 RPM
1000 150
5000 140
7500 135
10000 125
12500 120
15000 113
20000 107
30000 102
40000 95
50000 88
75000 72
100000 57
125000 45
150000 36
200000 22
250000 11
粘度（mPas）
速度（RPM）
技術データ（続き）
53
7197PCP-DIN コントローラー
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

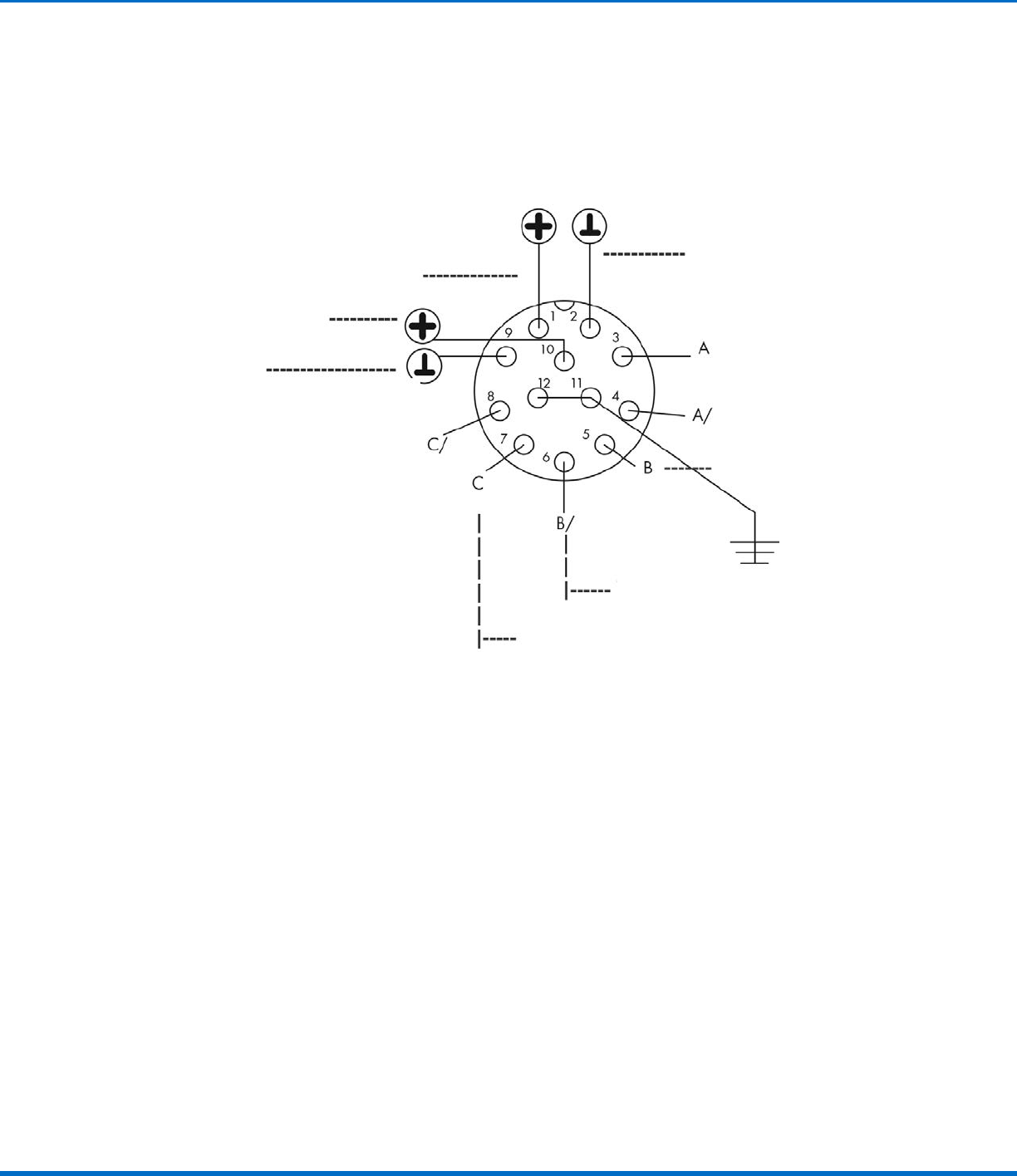

モーターポートのピン割り当て
技術データ（続き）
センサー電源
黒→白/黒
黄色→黄色
青→黒
茶色→赤
紫→赤→+J5-1
モーター電源
赤→黒→+J5-2
灰色→白---チャンネルC — インデックス
チャンネル B
ピンク→茶色
チャンネル A
白→青
緑→緑
DC5 V ±0.5 V — 17 mA
