6 介绍 1.10.1.1 控制面板 以下内容详细介绍了 SL - 940E/SL - 941E 控制面板的各按钮功能 ， 如图 1-2 . 所示。 编号 名称 描述 1 启动按钮 位于控制面板上的 启动按钮 为按压式按钮。他可以启动整个涂敷 系统。当 启动按钮 被按 下时，按钮会亮起绿灯，并且绿灯会 一直亮下去，直到 按下 停止按钮 或 紧急制动按钮 (EMO) 。 2 静电腕带 连接口 操作人员或者技术人员通常会把静电 腕带连接在此…
介绍 5

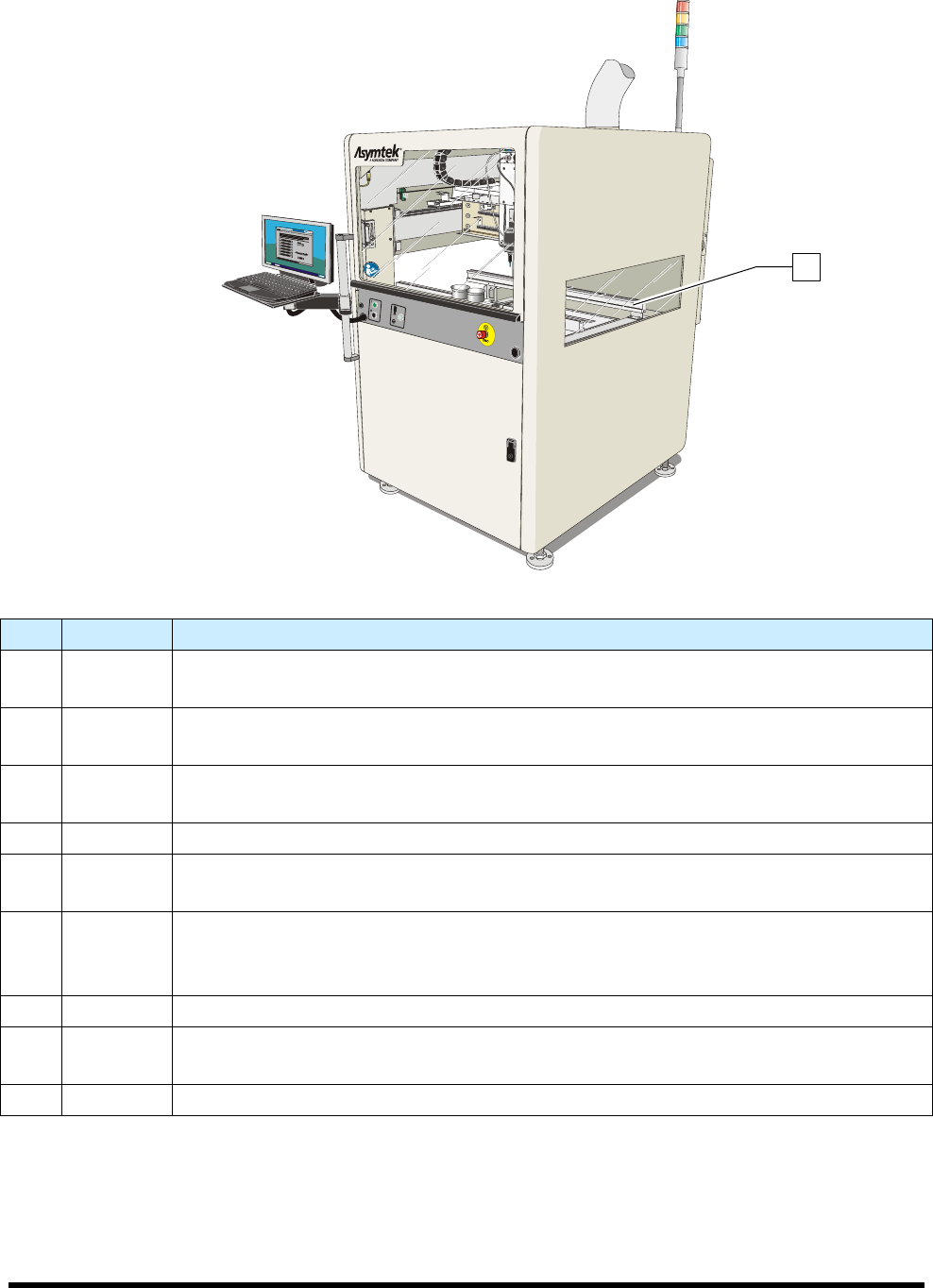

图
1-1B SL-941E
前视图
(
显示出轨道
)
编号
名称
描述
1 前盖板
前盖板可以让操作者看到并接触到喷涂区域。前盖板与安全连锁系统由传感器相连。如果
在程序运行过程中，盖板被打开，那么所有的涂敷作业都会停止。
2
笔记本电
脑
该涂敷系统配备有笔记本电脑，安装在可调节高度的支架上。该电脑在 Windows
XP 操作系统下运行 Easy Coat (ECXP) 软件。
3 控制面板
控制面板上有 系统开关按钮(ON / OFF)，紧急关机按钮(EMO) ,静电腕带连接口，喷头开关
键。参阅
章节
1 –
介绍，
控制面板的详细功能请参阅 图 1-2。
4 涂敷区域 主机、 溶剂杯、传送带、固定销、基板探测器都位于涂敷区域内。见 图 1-3.
5 前柜
前柜内主要有防喷盘、激光扇形宽度控制放大器（选配）、储液装置气压调节阀。见 图
1-5。
6
校平装置
(脚垫式)
系统校平装置依靠脚垫实现。这些调平装置在安装时一旦被调节固定好，一般不需要过多
关注，除非将机器和系统搬移到一个新的位置。为了保护涂敷系统减少在地震当中的移动
，这些调平装置可以固定到地面上。 见 2.8
地震防护措施
.
7 传送带 见 1.10.1.3
传送带
.
8
状态信号
灯
状态信号灯用来显示系统运行状态，通常借助于灯光和声音信号，比如亮起某种特定颜色的
灯，或者灯光闪烁，有时也伴有声音信号。 补充信息详见
章节
2 –
安全
9 轨道 参阅
1.10.1.2 涂敷区域
.
图
1-1
前视图
9
6 介绍
1.10.1.1
控制面板
以下内容详细介绍了 SL-940E/SL-941E 控制面板的各按钮功能， 如图 1-2. 所示。
编号
名称
描述
1 启动按钮
位于控制面板上的
启动按钮
为按压式按钮。他可以启动整个涂敷系统。当
启动按钮
被按
下时，按钮会亮起绿灯，并且绿灯会一直亮下去，直到 按下
停止按钮
或
紧急制动按钮
(EMO)。
2
静电腕带
连接口
操作人员或者技术人员通常会把静电腕带连接在此连接端口上。这样做可以防止在进行
涂敷或相关作业时，静电（ESD）的产生、并由此引发的对系统和工作环境的破坏。
3 停止按钮
停止按钮
位于控制面板上，也是按压式按钮。当按下此按钮时，除笔记本电脑外，其余整个表面
涂敷系统的电源供应将会被切断。
4 喷头开关
按下
喷头开关
按钮，就可以控制涂敷喷头的开关动作。该功能可测试程序的运行路径而不喷涂胶水（
非喷胶模式）。
5
紧急制动
(EMO)
当激活紧急制动功能 EMO (E-Stop)后，气动系统的气压会被释放，涂敷主机的马达会被制
动，整个系统除了笔记本电脑之外所有零部件的电源会被切断。在控制面板靠近表面涂敷系
统的后部有一个
紧急制动按钮
。补充信息参阅
章节
2 –
安全
.

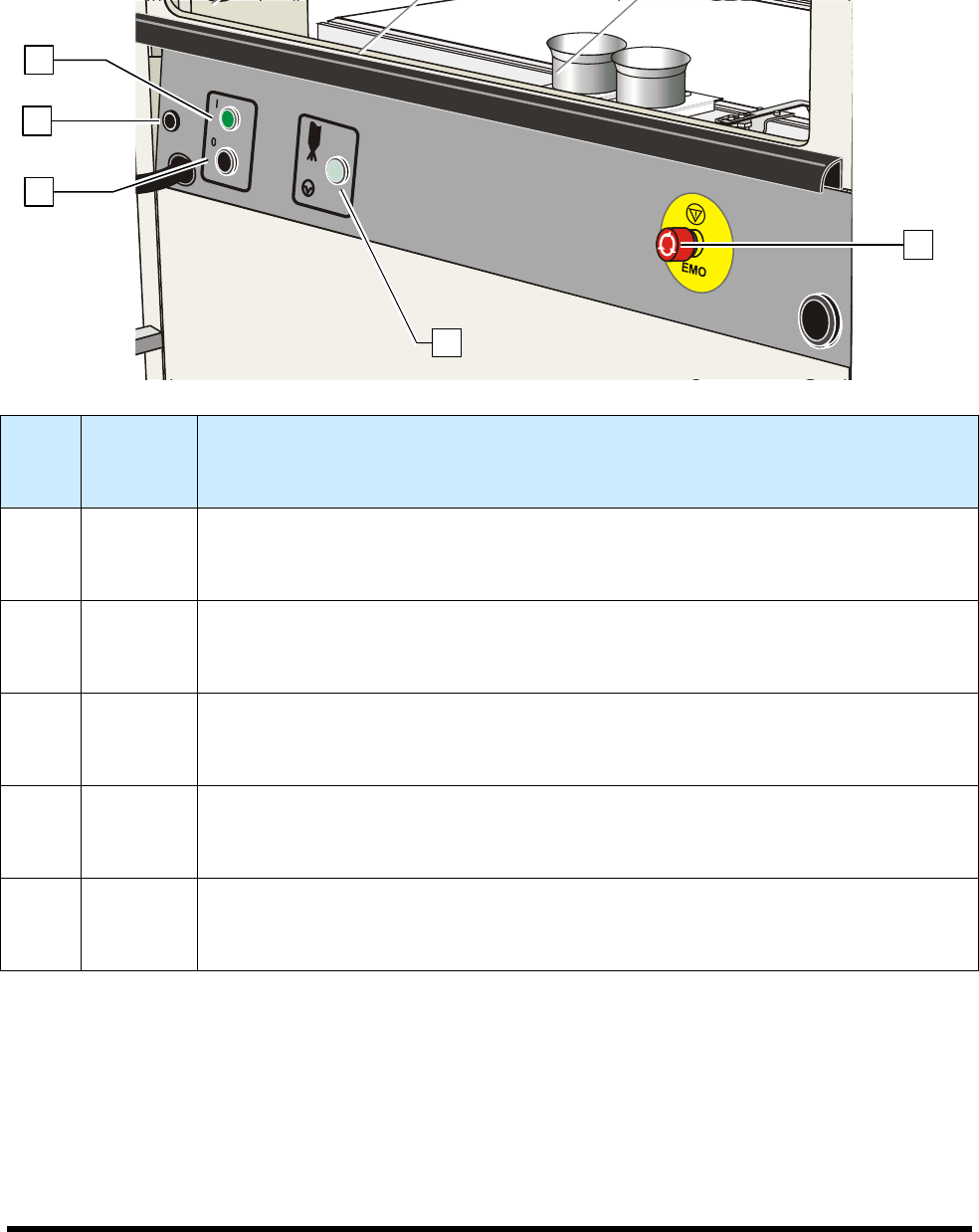

图
1-2 SL-940E/SL-941E
控制面板
4
2
1
3
5
介绍 7
1.10.1.2
涂敷区域
以下是 SL-940E/SL-941E 在图 1-3 中所示部件的功能描述。
图
1-3A SL-940E
涂敷区域
图
1-3A SL-941E
涂敷区域
编号
名称
描述
1 点胶头
点胶头可在 XYZ 标系内移动， 且通过涂敷系统软件进行控制。
涂敷喷头、相机、激光指示编程器、.线路板即时传感器都被加装固定在点胶头上。
2
表面涂敷喷头
(SC-400 )
根据您的应用需求，选择性表面涂敷 SL-940E/SL-941E 系列中的喷头可参照表 1-1
进行配置选择。
3
链式传送带
(SL-940E)
参阅 1.10.1.3
传送带
.
4
工件支撑平台
(SL-941E)
SL-941E 中的工件支撑平台为标准制式，确保批量工作时工件的安全。
图
1-3
涂敷区域
4
1
2
3
