38 操作
3.11.1 主气压调节阀与气压表
主气压输入端口将工厂气源的压力转换为可调节的气压并输送到您的涂敷系统内。您可以通过主气压调节阀来
调节主气压的大小。建议工厂气源到涂敷系统的压力值为 85 到 90 psi (586 到 620 kPa).
如何调节主气压
：
1. 确认工厂主气源已经正确连接到系统的主气压输入端口。
2. 将主气压调节阀安装在涂敷系统的后部 (图 3-5).
提示
为了实现压力值的精确调整，先将压力值调低到期望值以下，然后缓慢的增加气压直到
期望值。
3. 逆时针旋转主气压调节阀，直到主气压调节阀的压力显示值为 0 psi。
4. 顺时针旋转主气压调节阀，直到主气压调节阀的压力显示值为 85 到 90 psi (586 到 620 kPa)
如果主气压调节阀不能显示压力值，请确认涂敷系统被正确的连接到工厂气源上。
一旦有空气泄露发生，应查明出处，在其他作业之前应查明出处，关掉工厂气源，修补好漏气
部位。
备注
调压阀与减压阀为配套组件，能够有效保护系统元件。当压力超过 95 psi (655 kPa) 时，减压
阀就被触发，能自动将压力减小到 95 psi 以下。
编号
描述
1 主气压调节阀
2 主气压气压表
3 主气压输入端
图
3-5
调节主气压压力
3
2
1
操作 39
3.11.2 储料罐的气压调节阀与气压表
储液装置气压调节阀可用来控制 SC-205 非循环式涂敷头、SC-300 三模涂敷头和 SC-400 喷射式表面涂敷喷
头。关于如何在喷头作业过程中控制气压和建议的压力参数设置值的详细信息，请参阅您选用的涂敷喷头规格
的相关手册。.
如何调节储料罐的气压：
1. 安装储液装置的气压调节阀旋钮到前柜的内侧。
2. 向外拔出此旋钮就可以解锁。
3. 逆时针旋转储液装置的气压调节阀旋钮，直到气压调节阀显示值为零 (0)。
4. 顺时针旋转储液装置的气压调节阀旋钮，直到气压调节阀的显示值为 60 psi (413 kPa)。
提示
为了实现压力值的精确调整，先将压力值调低到期望值以下，然后缓慢的增加气压直
到期 望值。
一旦有空气泄露发生，应查明出处，在其他作业之前应查明出处，关掉工厂气源，修补好漏气
部位。
5. 将旋钮向内推压就可以锁定。
编号
描述
1 储液装置的气压表
2 储液装置的气压调节阀

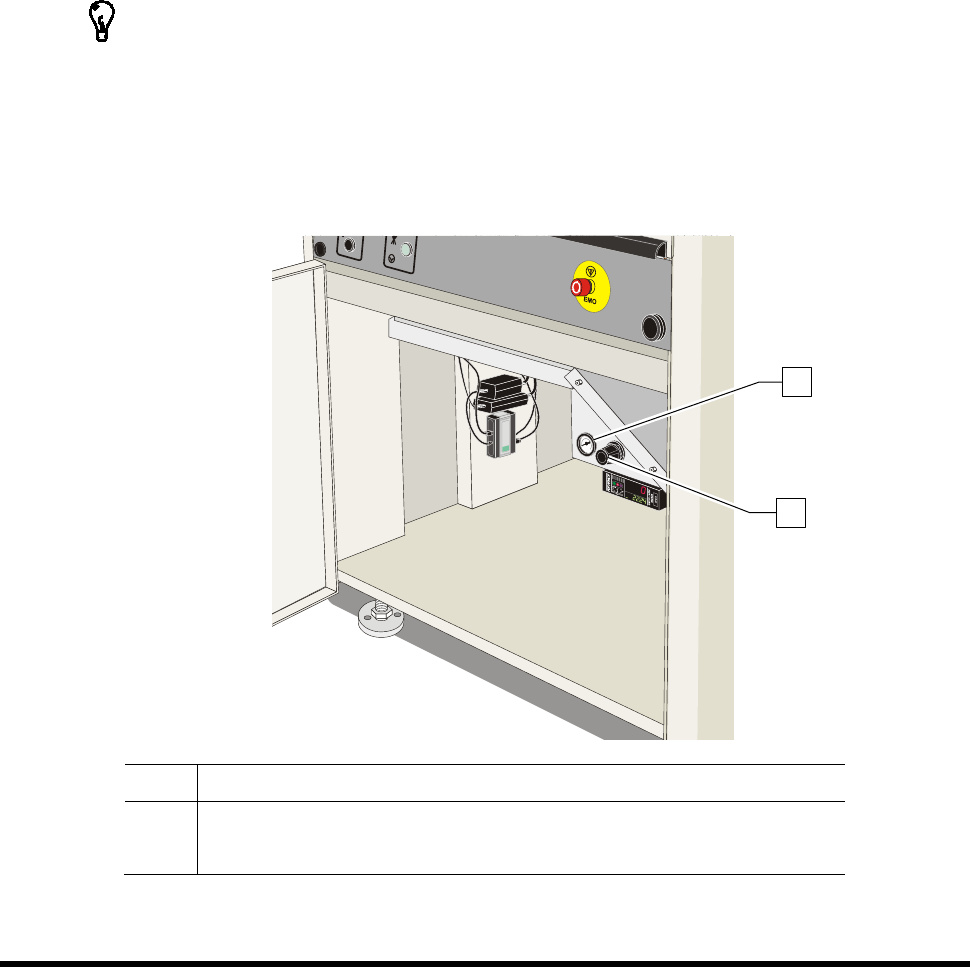

图
3-6
调节储液装置压力
2
1
40 操作
3.11.3 胶水压力调节阀与压力表
胶水和气压调节阀是由 ECXP 软件设定和监控的电子调节阀。这些重要参数的完整历史记录在 ECXP 的登录
文件里都有维护。流体压力可以在 ECXP 的操作界面或者编辑界面内进行调整。
如何调节流体压力
(
操作界面
)
：
1. 点击操作界面底部的 Controls 工具条。.
2. 点击 Tool 内相应选项
这些选项会因您系统配置而有所不同。
3. 使用 slider 工具条 (图 3-7):
a. 点击 Slider 工具条。
b. 将鼠标指向 slider 工具条。 点击并按住鼠标左键，移动 slider 工具条。将该工具条移动到右
侧则压力会增加，反之将其移到左侧则会减少压力。
Slider 工具条显示出流体压力值。
4. 您也可以输入流体压力设定值，新的设定值会覆盖掉在 slider bar 显示的当前流体压力值。
编号
描述
1 工具条
2 当前气压值
3 Slider Bar

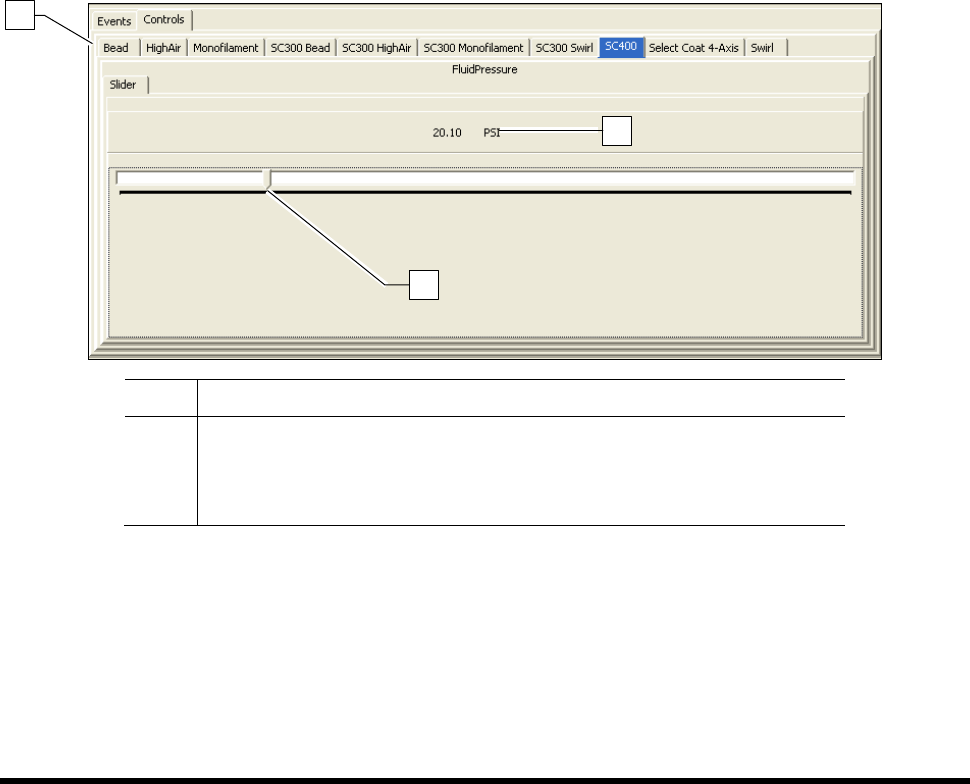

图
3-7
调节流体压力
3
2
1
