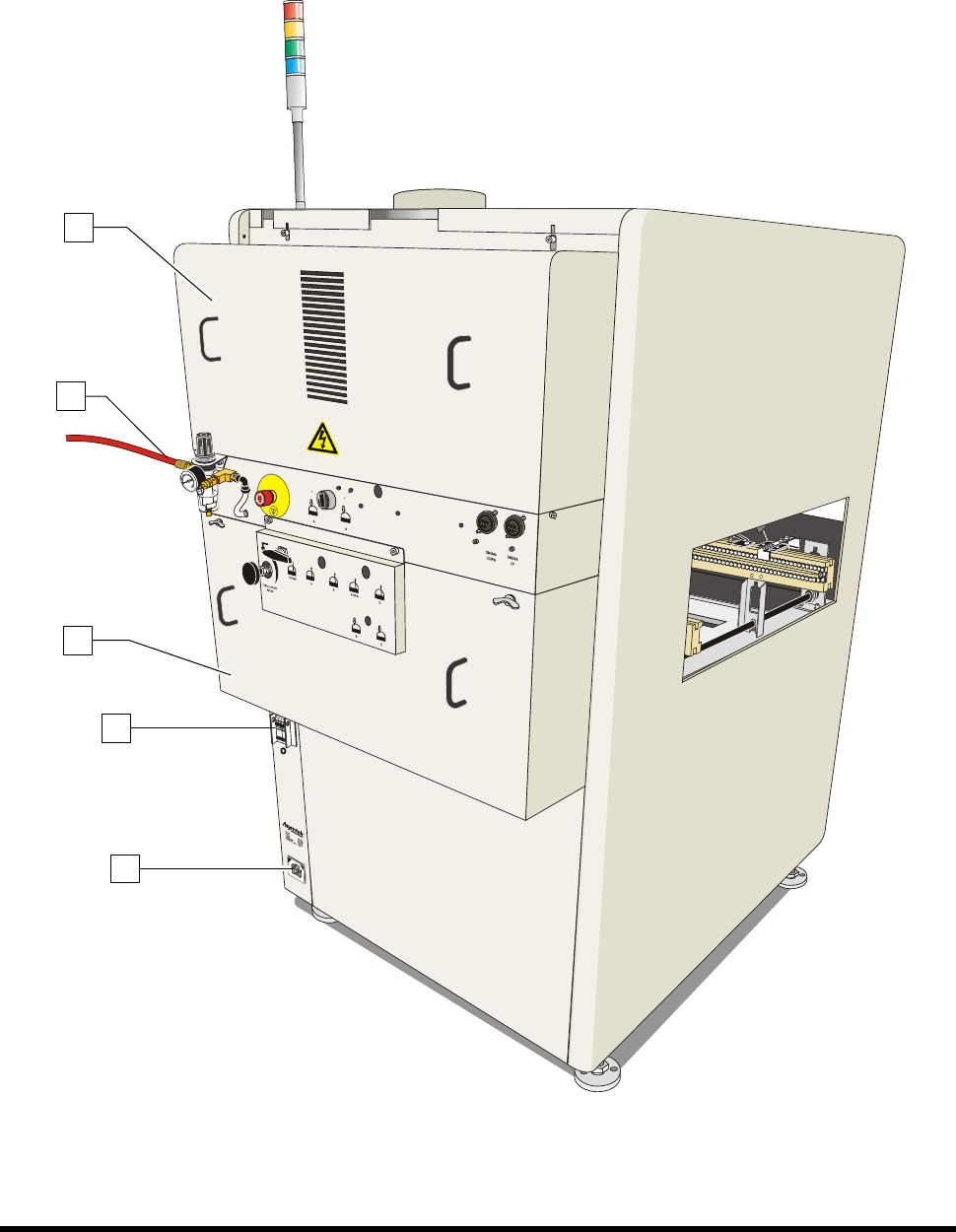

10 介绍 1.10.2 后视图 以下是 SL - 940E/SL - 941E 系列表面涂敷系统 在 图 1-6 中所示部件 的功能描述。 图 1-6A 1 3 2 5 4
介绍 9
1.10.1.4
前柜
以下是 SL-940E/SL-941E 系列表面涂敷系统 在图 1-5.中所示部件的功能描述。
编号
名称
描述
1
储液罐压力
表
储液罐压力表显示作用于涂敷材料储液罐和溶剂储液罐中的气体压力。
2
储液罐压力
调节阀
储液罐压力调节阀用来控制调节作用于涂敷材料储液罐和溶剂储液罐中的气体压力。
3
激光扇形宽
度控制放大
器（选配）
激光扇形宽度控制实现表面涂敷工艺的闭环控制，能对表面涂敷作业过程中对流体扇形
宽度产生影响的多种环境因素进行参数
自动补偿。
4
USB 集线
器
USB 集线器负责将计算机的 USB 信息分配到主 PWA、传输带 PWA 和其他各零部件。
5 计算机电源 计算机电源主要提供对笔记本电脑的电源供应。
6 防喷盘
在流体喷溅或者发生过喷时，防喷盘对涂敷系统提供相应保护。该盘可以取出、便于清
洗，安全起见，设计了安全连锁功能。
图
1-5
前柜
6
2
3
1
5
4
介绍 11
图
1-6B
编号
名称
描述
1
电/气
组件模块
允许查看系统的电、气配置。
2 主气源输入 连接工厂气源和涂敷系统。
3
流体系统
组件模块
内有清洗阀、环流阀、泵、过滤器组件、流体调压阀和流体加热器。
4 主电源开关 控制整个系统包括笔记本电脑的电源。
5 主电源输入 连接工厂电源和涂敷系统。
6
主气压调节
阀
调节输入到涂敷系统的主气源气压。

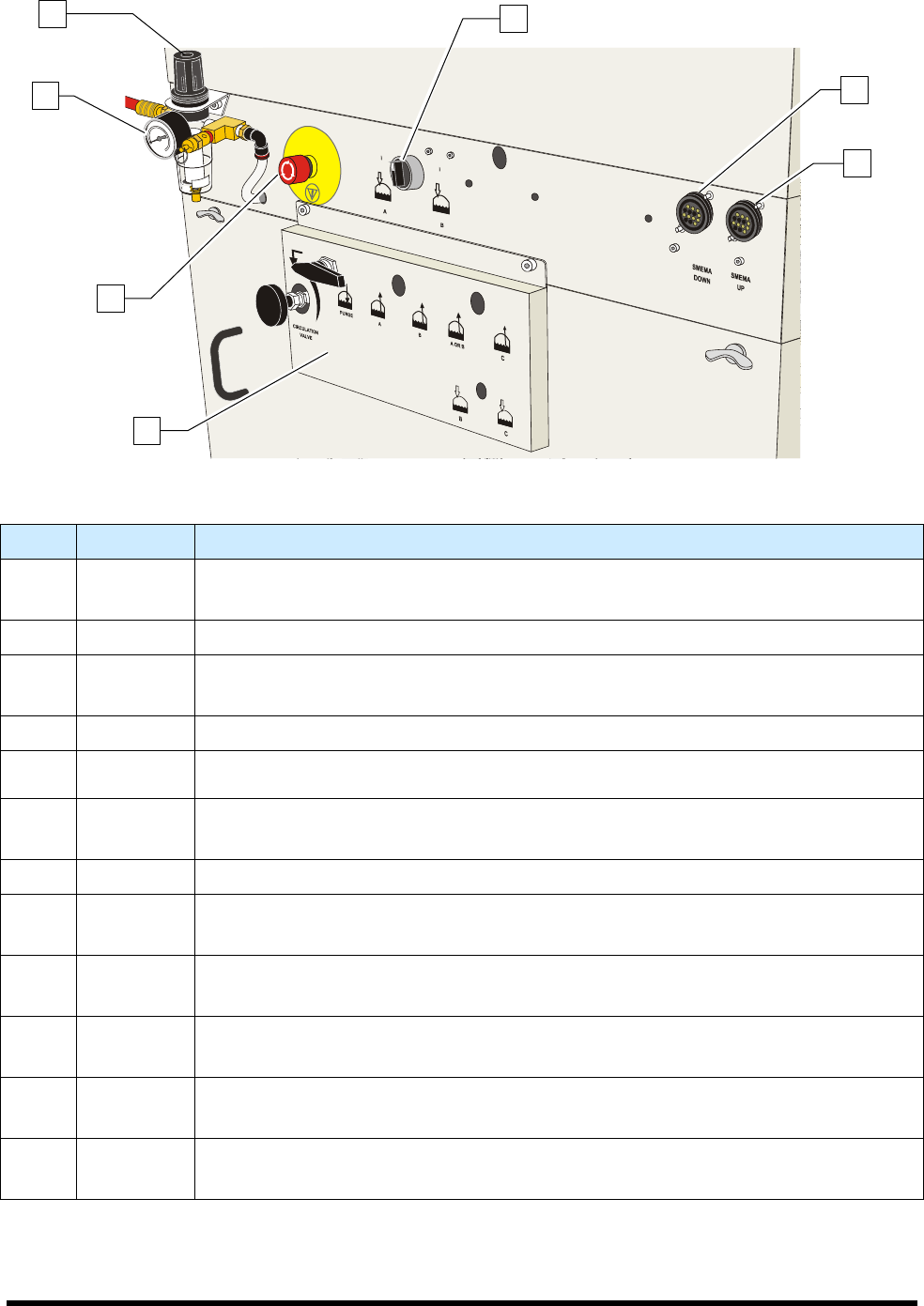

7 主气压表 显示主气压调节阀的压力设置值。建议设置为 551 到 620 kPa (80 到 90 psi).
8 后 EMO
当激活紧急制功能 EMO 后，气动系统的气压会被释放，涂敷主机的马达会被制动，整个
系统除了电脑和显示器之外所有零部件的电源会被切断。补充信息参阅
章节
2 –
安全
。
9
材料更换面
板
用于在流体存储装置和溶剂存储装置间的切换，并触发不同存储装置间的气压供应。S
C-104/105VCS 粘度控制系统的清洗阀和环流阀也包含在内。
10
存储装置气
压开关
三向开关可以触发存储装置 A、存储装置 B、空档的气压供应。
11
SMEMA 下
游连接器
负责涂敷系统和下游设备，如卸载设备，之间的 SMEMA 沟通。
12
SMEMA 上
游连接器
负责涂敷系统和上游设备，如装载设备，之间的 SMEMA 沟通。
图
1-6
后视
6
7
8
11
12
9
10
