72 维护 4.10.2 润滑 X - Y 线性导轨 固定润滑油脂枪： 1. 将润滑油脂枪的手柄拉到底部位置， 直到能看到锁紧调整片。 2. 将锁扭转到 锁定 位。 3. 拧松并拿掉润滑油脂枪的头部。 4. 拧掉卡式油脂筒上的蓝色帽，开口端 朝下的放入润滑油脂枪体内。 5. 打开卡式油脂筒尾部的密封，推入调 整片。 6. 盖好润滑油脂枪的头部。 7. 将延伸装置拧入润滑油脂枪头部的前 端。 8. 将手柄从锁定位置释放。 9. 通过将润滑…
维护 71
4. 戴上手套，用柔软无掉屑的布蘸取异丙醇清理所有的钢索。
警告
! 在清洗或者润滑轨道的时候，主机移动时有可能会夹伤手指。
5. 目测检查一下清理过的钢索，是否有不平整或者过度磨损的发生。当有类似情况时，用无掉屑的
布擦拭钢索。
备注
如果钢索有磨损现象出现，跳过该步骤并与 Asymtek 取得联系。如果钢索无磨损现象
发生，那么继续下一步操作。
6. 戴好橡胶手套，手动将足量但注意不要过量的润滑油脂涂抹到所有钢索裸露在外的机械部上。
7. 把 X-梁推到设备的尾部，并且将润滑油脂涂抹到设备左侧和右侧所有裸露在外的钢锁上。
8. 把 X-梁推到设备的前端，并且将润滑油脂涂抹到设备左侧和右侧所有裸露在外的钢锁上。
9. 把 Z-杆推到 X-梁的左侧，并且将润滑油脂涂抹到 X-梁所有裸露在外的钢索上。
10. 把 Z-杆推到 X-梁的右侧，并且将润滑油脂涂抹到 X-梁所有裸露在外的钢索上。
11. 当您的助手正沿着 Y-方向缓慢地把 X-梁推过一个又一个缓冲块时，将润滑油脂涂抹到靠近 Y-轴马
达驱动皮带轮的所有裸露在外的钢索上。
12. 当您的助手正沿着 X-方向缓慢地把 X-梁推过一个又一个缓冲块时，将润滑油脂涂抹到靠近 X-轴马
达驱动皮带轮的所有裸露在外的钢索上。
备注
不要将润滑油脂直接涂抹在驱动皮带轮或者钢索滑轮上，否则容易引起过度润滑的产
生。
13. 将 X/Y 轴上的机械零件沿着全方位试移动一下。
14. 将驱动皮带轮滑轮、马达滑轮、钢索、框架上的过量油脂擦拭干净。
15. 完成之后，将轴向和钢索盖板安装回原处。
16. 在滑轮组件与侧盖之间确保足够的清洁度。
72 维护
4.10.2 润滑 X-Y 线性导轨
固定润滑油脂枪：
1. 将润滑油脂枪的手柄拉到底部位置，直到能看到锁紧调整片。
2. 将锁扭转到锁定位。
3. 拧松并拿掉润滑油脂枪的头部。
4. 拧掉卡式油脂筒上的蓝色帽，开口端朝下的放入润滑油脂枪体内。
5. 打开卡式油脂筒尾部的密封，推入调整片。
6. 盖好润滑油脂枪的头部。
7. 将延伸装置拧入润滑油脂枪头部的前端。
8. 将手柄从锁定位置释放。
9. 通过将润滑油脂挤压进废弃物回收装置冲洗卡式油脂筒内的空气，直到在枪体内产生稳定的油脂
流。
润滑线性导轨：
1. 维护停机，详情参阅 2.12
维护关机。
2. 人工将主机移到涂敷区域的前部位置。
3. 拆除 X-轴 、 Y-轴 盖板，详情参阅 4.9
拆除轴向盖板
.。
警告
! 当使用清洗或润滑材料时，应穿戴个人防护装置。如果可能，请参阅 MSDS。清理所有的
喷溅材料、正确处置有毒材料。
4. 使用氨基清洗剂、软布来清洁擦拭 X- 轨道 和 Y-轨道。
如果需要的话，可手动将主机移动到轨道上的任意位置。
5. 四个 X-梁线性轴承车和四个 Y-轨道线性轴承车上(图 4-8 和 图 4-9).，每一个均需安装油脂转接头。
6. 分别将润滑油脂枪安装到每一个转接头上，并且每个转接头处，推动一次油脂枪的扳机，将油脂
润湿到轴承内部去。
7. 用软布擦去多余油脂。
8. 重新盖好 X-轴 和 Y-轴盖板。
9. 涂敷系统通电。
10. 使用流体移动定位控制，将主机沿着 X-轴 和 Y-轴方向前后运动。
11. 打开盖板用软布沿着轨道将多余的油脂清除干净。
维护 73

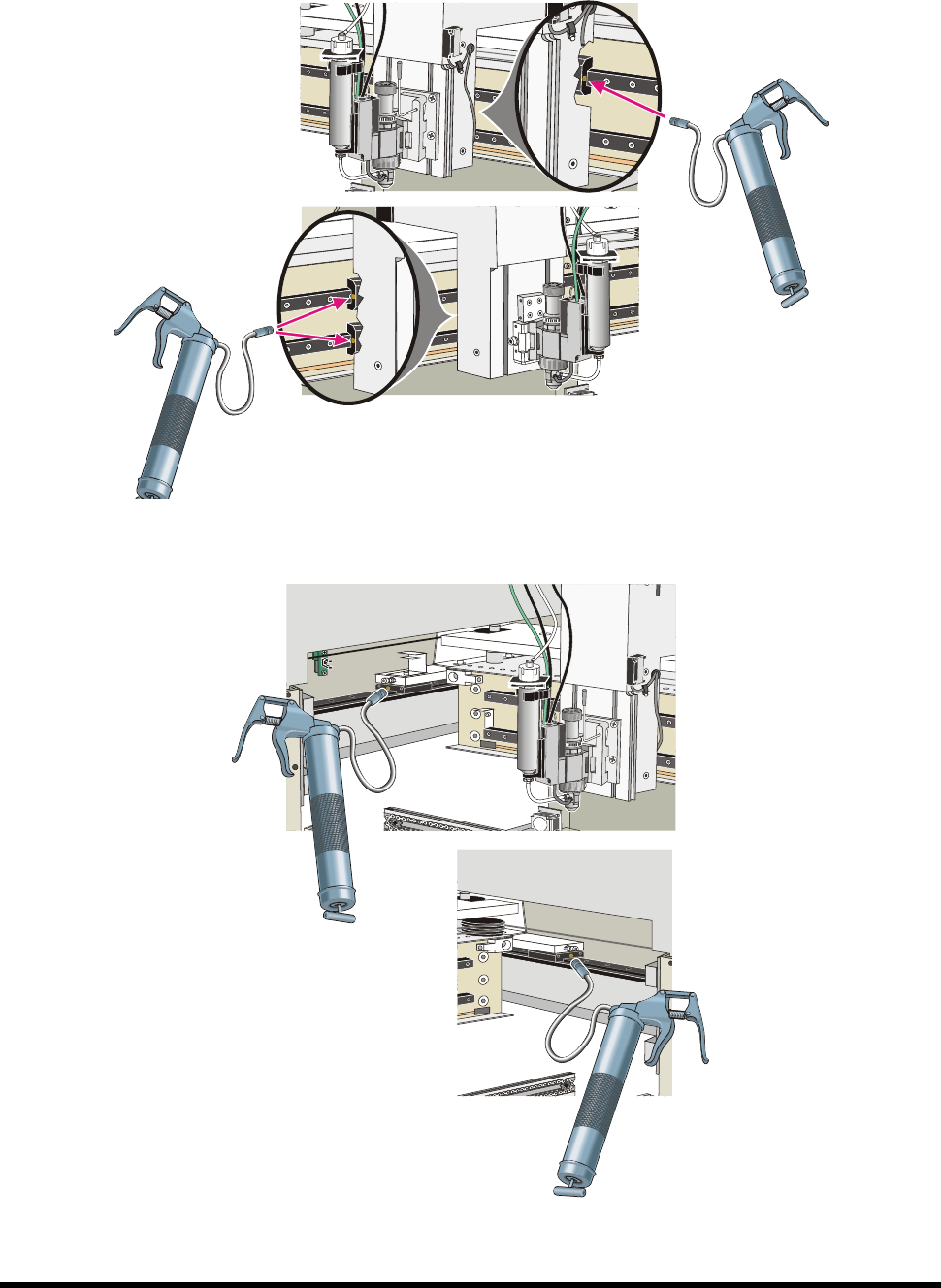

图
4-8
润滑
X-
轴
线性导轨
图
4-9
润滑
Y-
轴
线性导轨
(
后端
Y-
轴承未显示
)
