36 操作 3.10 机器手位置矫正 如果有必要的话，操作者可以使用 EC XP 对主机的 X 轴， Y 轴和 Z 轴进行重新定位。 如何借助箭头按钮移动 机器手 : 1. 启动 ECXP 软件。参阅 3.9 启动 Windows 下的 Easy Coat ( ECXP) . 启动操作界面 ( 图 3-4 ). 图 3-4 移动主机 2. 使用键盘上的按键操作主机移动，可 遵循以下建议： a. XY - 轴 ( 慢 ) – 按住 &…
操作 35
3.9 启动Windows下的Easy Coat (ECXP)
启动
/
退出
ECXP:
1. 双击 Windows 桌面上的 ECXP
图标 。
作为备选方案，您也可以点击 Windows Start 菜单，选择 Programs > ECXP 路径启动
ECXP 软件。
涂敷机将会自动移动到 Z-轴, X-轴,和 Y-轴相应的 Home 初始位置。

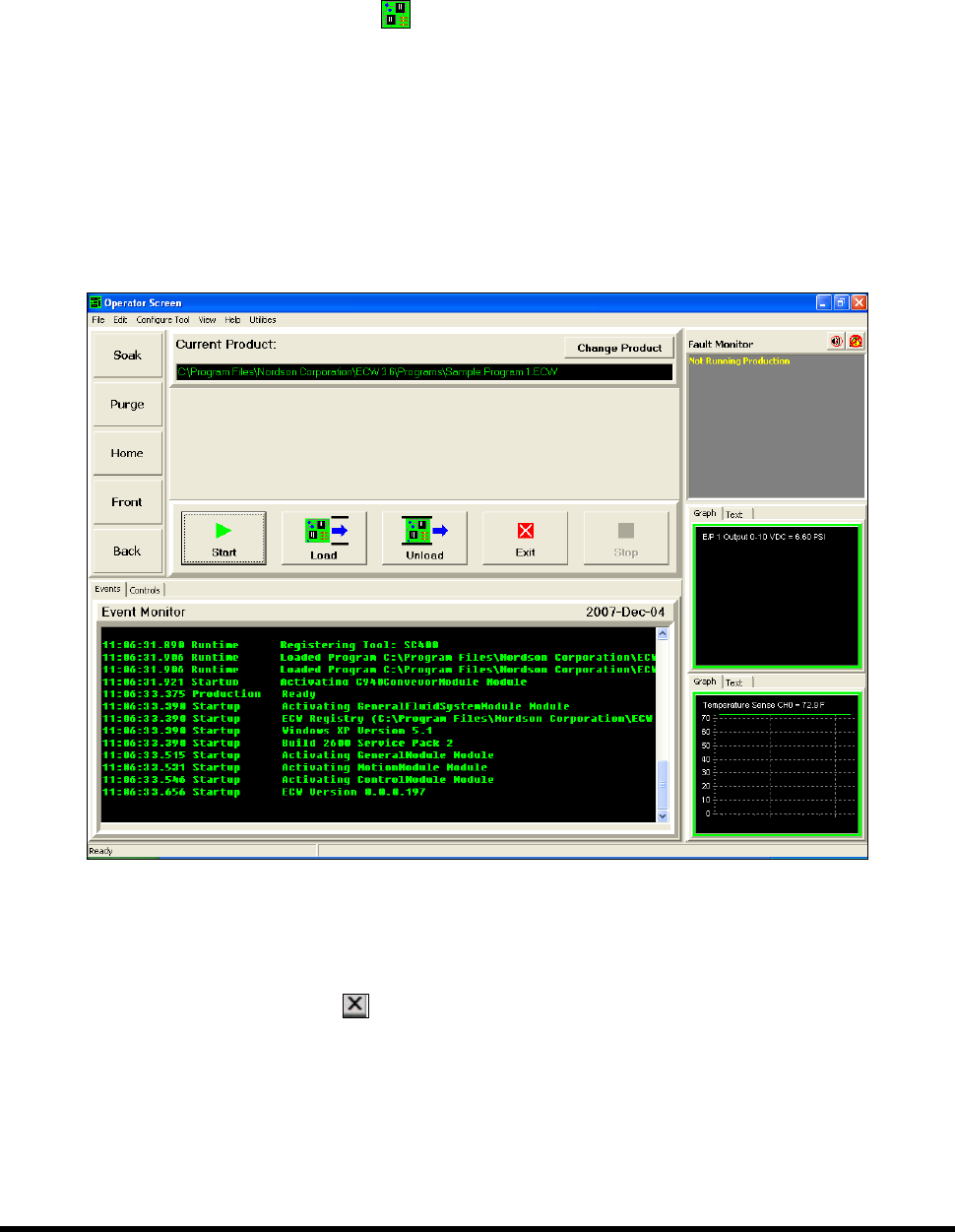

ECXP 的操作界面将会显示出来，如 图 3-3 所示。
备注
操作界面根据系统配置将会稍有不同。
图
3-3
启动
ECXP
备注
如果 ECXP 没有启动，或者在启动过程中您接受到报错信息，请联系 Asymtek
的技术支持人员。
2. 当要退出 ECXP 时，点击 按钮或者在操作界面的菜单中选择 File > Exit 路径。
备注 如何下载或运行涂敷程序，详细信息请参阅 3.17
载入程序
和 3.18
运行程序
。
36 操作
3.10 机器手位置矫正
如果有必要的话，操作者可以使用 ECXP 对主机的 X 轴，Y 轴和 Z 轴进行重新定位。
如何借助箭头按钮移动机器手
:
1. 启动 ECXP 软件。参阅 3.9
启动
Windows
下的
Easy Coat (ECXP).
启动操作界面 (图 3-4).
图
3-4
移动主机
2. 使用键盘上的按键操作主机移动，可遵循以下建议：
a. XY-轴 (慢) – 按住<Ctrl> 键同时按住左箭头或者右箭头按键实现 X-方向移动，上、下箭头按键
实现 Y-方向移动。
b. XY-轴 (快) – 按住 <Ctrl> + <Shift> 键同时按住左箭头或者右箭头按键实现 X-方向快速移动，
上、下箭头按键实现 Y-方向快速移动。
c. Z-轴 (慢) – 按住 <Ctrl> + <Z> 键同时按住上、下箭头按键实现 Z-方向移动。
d. Z-轴 (快) – 按住 <Ctrl> + <Shift> + <Z> 键同时按住上、下箭头实现 Z-方向的快速移动。.
操作 37
3.11 气压调节阀与气压表
SL-940E/SL-941E 表面涂敷系统配备以下气压调节阀与气压表：
• 主气压调节阀与气压表
• 储料罐的气压调节阀与气压表
• 胶水压力调节阀与压力表
• 传送带的气压调节阀与气压表
主气压调节阀位于系统的后部 (图 3-5)。 储料罐的气压调节阀位于机柜内部的前方 (图 3-6)。 流体压力通过
ECXP 软件控制 (图 3-7)。
警告
!
小心
!
在进入涂敷区域前，确认控制面板上的安全连锁恢复灯处于 ON 的开启状态。当灯处于
OFF 的关闭状态时，试图进入涂敷区域将会给安全连锁装置造成不可恢复的故障。详情参
阅
章节
2 –
安全
.
建议的压力设置参数参阅表 3-1。具体的调整可以参阅本章节的描述。
表
3-1
建议压力参数设置
部件
建议值
说明
主气压调节阀 551 kPa (80 psi)
工厂气源压力通常为 586 到 620 kPa
(85 到 90 psi).
储液装置气压调节阀 206 到 276 kPa (30 到 40 psi)
该压力设定值取决于作业流体和涂敷喷
头。详情参阅
安装操作手册
内关于您的涂敷系统选配的涂敷喷头。
流体压力调节阀 69 到 414 kPa (10 到 60 psi)
该压力设定值取决于作业流体和涂敷喷
头。详情参阅
安装操作手册
内关于您的涂敷系统选配的涂敷喷头。
传送带的气压调节阀与压力表 276 kPa (40 psi)
传送带的气压调节阀与压力表主要用来
控制传送带上的定位销与线路板销。
备注
某些涂敷喷涂需要至少 345 到 414 kPa (50-60 psi) 的压力才能达到较好的涂敷作业效果。
