46 操作
3.14 更换材料/冲洗胶水管路系统
警告
!
小心
!
当更换材料/冲洗流体系统时，应严格遵守 MSDS 建议的方式正确的操作和处理所有的化学材
料。请按照工厂的安全操作规范和材料制造商的 MSDS 要求，穿着个人防护装置 (PPE) 。
如何更换材料、冲洗胶水系统
:
1. 根据时机情况，关闭加热器，至少等待流体冷却十五分钟。
为了加速冷却过程，您可以让材料循环流动起来。在 ECXP 软件内，您可以通过温度感应窗
口(图 3-13)来进行实时检测。
备注
温度感应窗口必须先在 ECXP 中激活，才可以看到。详情参阅 ECXP
使用指南。

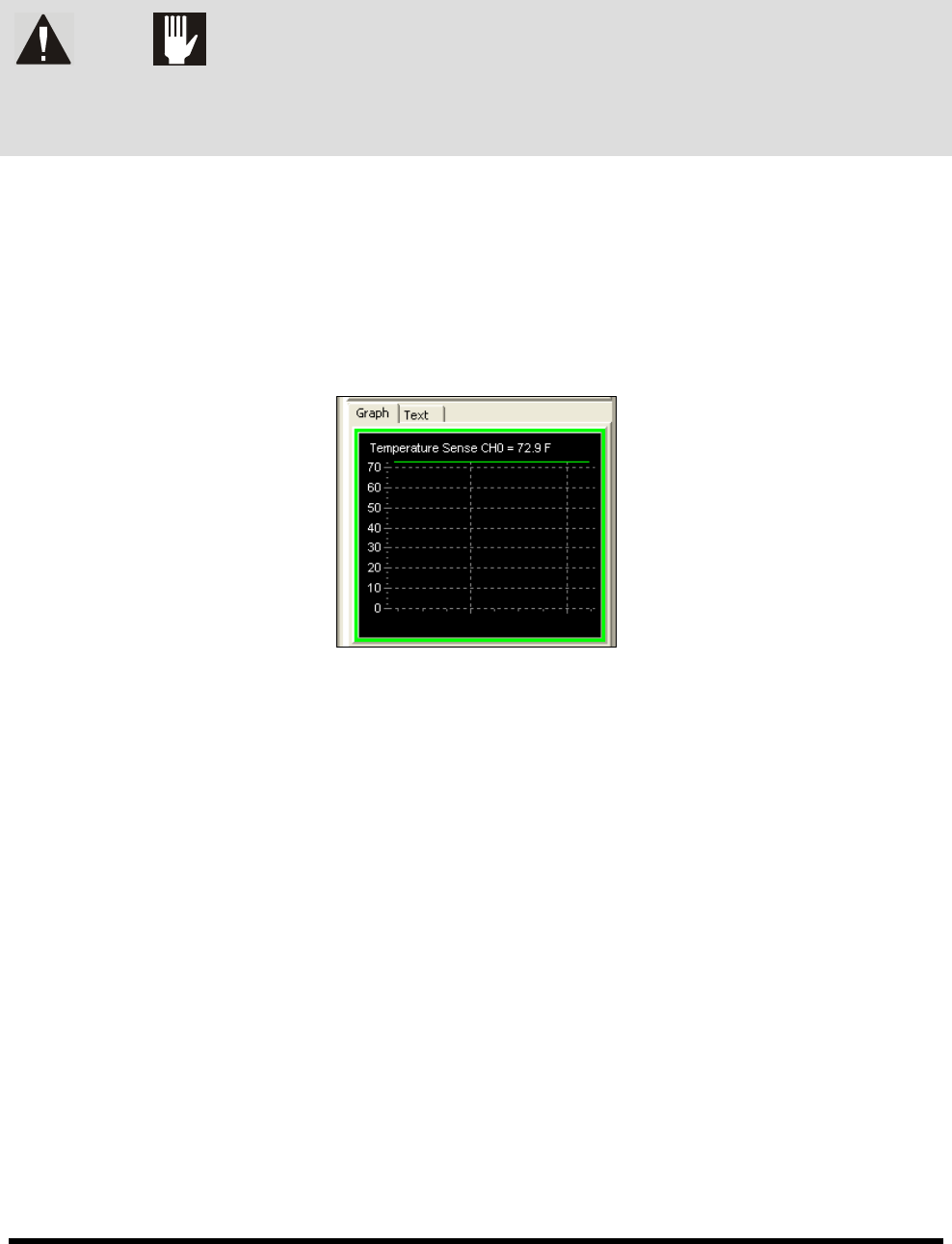

图
3-13 ECXP
温度感应窗口
2. 将胶水压力减小到 7 psi (48 kPa).
关于如何调整流体压力的相关操作，详情参阅 3.11.3
胶水压力调节阀与压力表
。
3. 打开冲洗阀和过滤器排胶阀门。
4. 如果需要的话，调节主气压、启动隔膜泵(图 3-14) ，让其缓慢运动起来。
胶水将会被排放到储存装置中去。
5. 当系统排空后，将主气压减小到零就可以停止泵的运动。
6. 请按照以下指导步骤，用相应溶剂来冲洗系统。
a. 将虹吸管连接到储存装置上，灌装 0.75 升 (1 夸脱)溶剂。
b. 将排液管放置到废弃物回收装置内。
c. 增加主气压，将泵开启。
溶剂会将残留材料冲出系统。
d. 关闭冲洗阀。
操作 47
备注
如果您使用的是循环涂敷喷头，如 SC-104HS 或 SC-105HS，针对循环材料请补充操
作步骤 e 到 g 。否则直接跳到步骤 7.
e. 关闭过滤排放阀。
f. 逆时针旋转、打开循环阀，直到循环阀的循环率稳定在 20 循环/分。
g. 冲洗涂敷喷头数次。
备注
在冲洗薄膜喷头前后，采用冲洗程序来进行正确的冲洗作业是十分必要的。在软件中
就包括了冲洗的程序模块。在编写冲洗程序模块时，如需帮助，请参阅 Easy Coat
使
用指南
或 联络 Asymtek 相关工作人员。
7. 清洗储液装置，并用新材料将其灌装。
8. 清空流体系统，检查流体过滤器。
9. 用新材料充满流体系统。
备注
检查所有的残留溶剂是否已经被新材料冲洗进废弃物回收装置。
编号
描述
编号
描述
1 冲洗阀 5 过滤器组件
2 循环阀 6 过滤排空阀
3 泵 7 流体加热器
4 胶水调节阀
图
3-14
流体系统
(VCS
系统展示
)
5
1
3
2
7
4
6
48 操作
3.15 相机调焦
1. 将相机定位在易于辨认特征的基板上方。
2. 拧松焦圈上的拇指螺丝 (图 3-15)。
3. 扭转焦圈直到能观察到一个清晰的图像。
4. 旋紧拇指螺丝。
5. 拧松 F-stop 圈上的拇指螺丝 (图 3-15)。
6. 扭转 F-stop 圈直到满意的亮度。旋转焦圈时，每咔哒响一次，亮度提高一点，到门关紧时，表明
达到了正确的亮度。
7. 拧紧拇指螺丝。
8. 摄像头已经调试好可以正常工作了。
编号
描述
1 上部侧螺丝
2 下部侧螺丝
3 F-Stop 圈
4 焦圈
5 光圈( 基准发现摄像头)
图
3-15
摄像头调焦
备注
当试运行程序时，如何用摄像头来教导涂敷位置，详情参阅 ECXP
使用指南。
1
2
4
3
5
