42 操作 如何监控 胶水 压力： ECXP 的操作界面可以显示流体压力的实 时状况，操作者在生产过程 中可以方便阅读到这些数据 。通过点击、 选用相应的功能，这些压力数据可以 生成为图片或者文本格式 ( 图 3- 10 ) 。可以直接在操作界面内进行胶水 压力 调节。 编号 描述 1 胶水压力实时监控 2 胶水 压力调节杆 图 3- 10 ECXP 软件监控 胶水 压力 2 1

100%1 / 84
操作 41
如何调节胶水压力
(
编辑界面
)
：
1. 在 ECXP 操作界面上选择 Utilities>Pressure Adjust (图 3-8).
2. 选择相应工件
流体输出的对话框显示。(图 3-9).
3. 通过点击 On 或 Pulse 设定流体压力值。

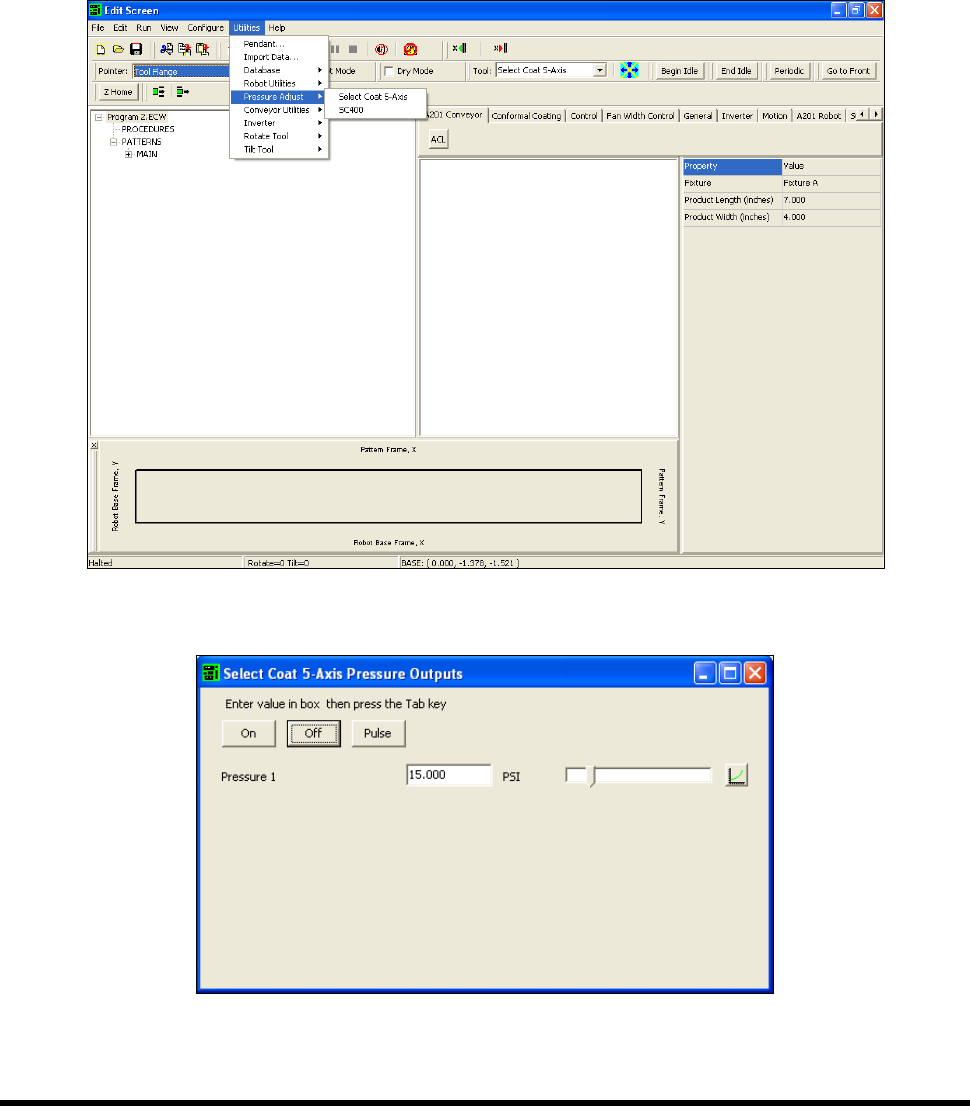

图
3-8 ECXP
编辑界面
–
压力调节
图
3-9
压力输出对话框
42 操作
如何监控胶水压力：
ECXP 的操作界面可以显示流体压力的实时状况，操作者在生产过程中可以方便阅读到这些数据。通过点击、
选用相应的功能，这些压力数据可以生成为图片或者文本格式(图 3-10)。可以直接在操作界面内进行胶水压力
调节。
编号
描述
1 胶水压力实时监控
2 胶水压力调节杆

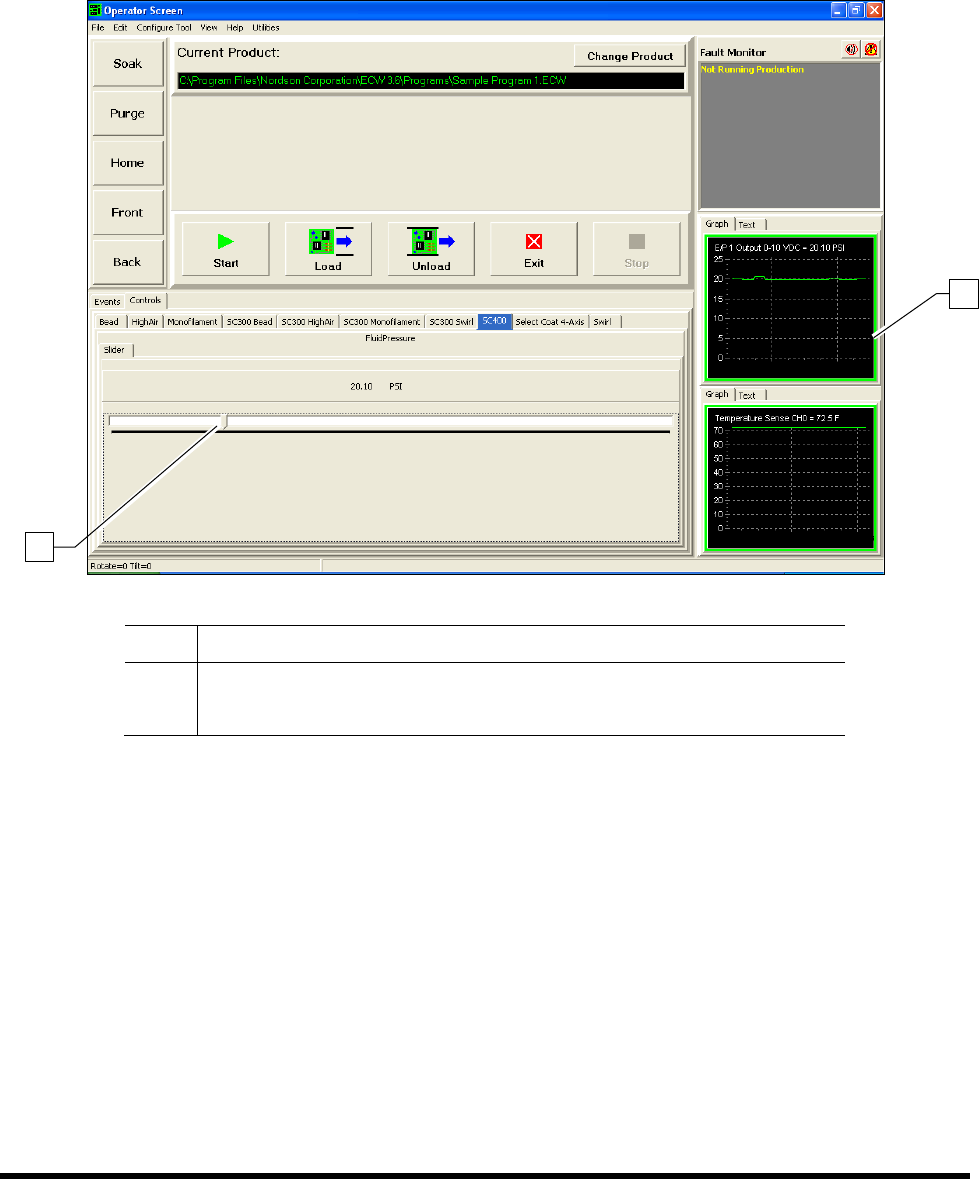

图
3-10 ECXP
软件监控胶水压力
2
1
操作 43
3.11.4 传送带的气压调节阀与气压表
备注
传送带的气压调节阀与气压表须在出厂前完成预设。.
如何调节传送带的气体压力：
1. 传送带气压调节阀的调节钮位于涂敷系统后盖板内 (图 3-11) 。
2. 保持主气压接通的 ON 状态，检查气压表读数。显示值应为 40 psi (± 5psi) 。
3. 如果传送带的气压调节阀需要调节，旋松止动螺母就可以将调节阀解锁。
4. 逆时针旋转调节阀，直到传送带的气压调节阀显示读数为 0 psi。
5. 顺时针旋转调节阀，直到传送带的气压调节阀显示读数为 40 psi (276 kPa)。
6. 当调整好压力设定值时，只需旋紧传送带的压力调节阀的止动螺母即可。
编号
描述
1 传送带的气压表
2 传送带的气压调节阀
图
3-11
传送带的气压调节阀与气压表
1
2
