SL-940E SL-941E涂敷机简易中文操作说明书.pdf - 第65页

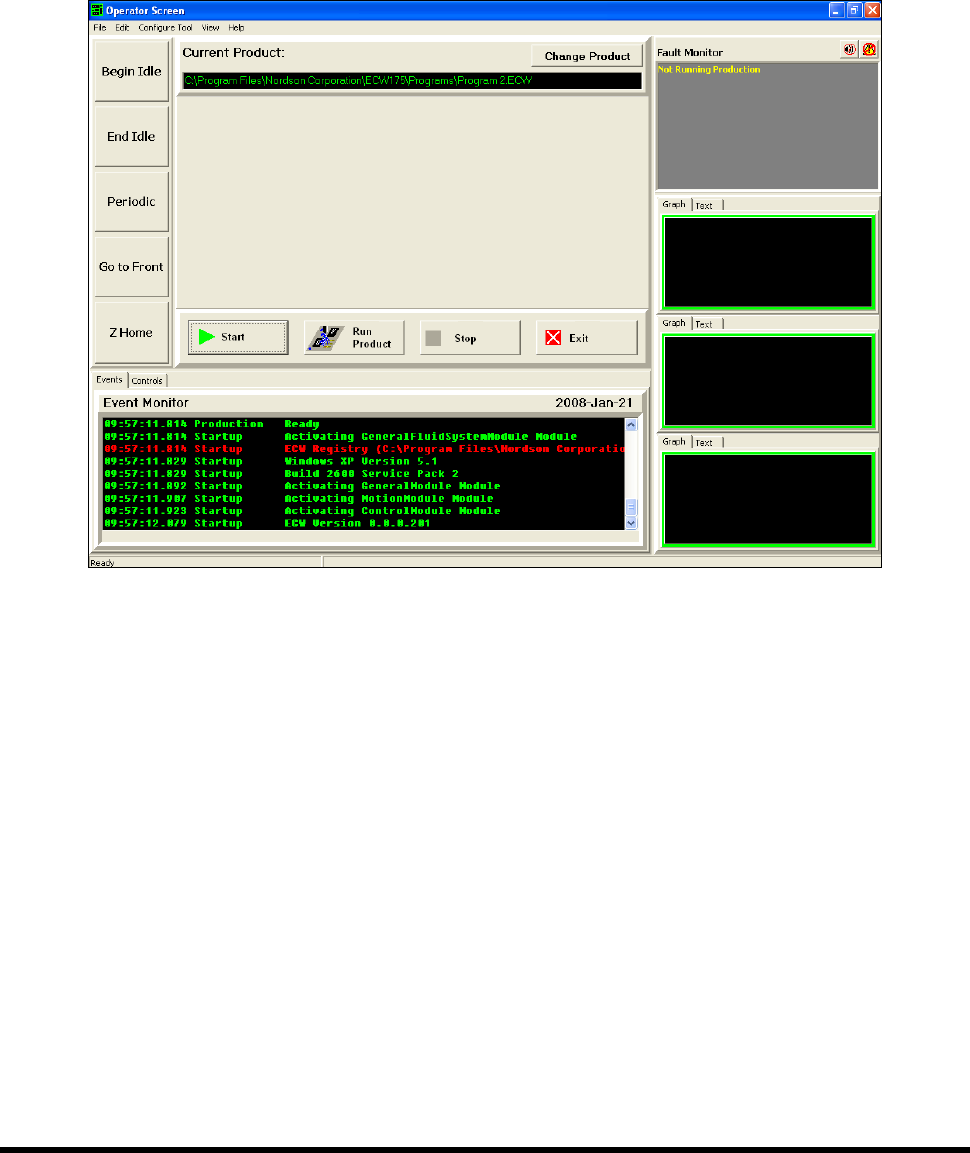

操作 57 在操作界面下运行程序 (SL - 941E) ： 1. 载入您想要运行的程序，详情参阅 3.17 载入程序 。 2. 将未涂覆 产品（ 线路板或者托盘）放入工作区域 内。 3. 点击 Start 按键，然后点击 Run Product 按键。 表 3- 24 运行程序 – 操作界面 (SL - 941E)
56 操作
3.18 运行程序
在 ECXP 操作界面(图 3-23)和 ECXP 编辑界面 (图 3-25) 都可以运行程序。按照两个界面上的详细说明就可以
运行程序了。
3.18.1
操作界面
在操作界面下运行程序
(SL-940E)
：
1. 载入您想要运行的程序，详情参阅 3.17
载入程序。
2. 点击 Start 按键。
3. 新的工件（线路板或者托盘）从上游设备上运送过来后，应放入夹具、涂敷作业。
当点击 Start 按键时，如果产品已经位于涂敷作业区域内，将会出现一个对话框，询问您是否
要对该产品进行涂敷作业。如果您选择 No，该产品就会被运送到下游工位上去。如果您选择
Yes，该产品将会被涂敷作业后运送到下游工位上去。
备注
当系统未运行涂敷程序时，您可通过 Load Product 和 Unload Product 按键实现人工控制传
送带作业。点击 Load Product 按钮，可将产品从传送带转移到夹具上，点击 Unload
Product 按键，将产品运送出涂敷工作区域。

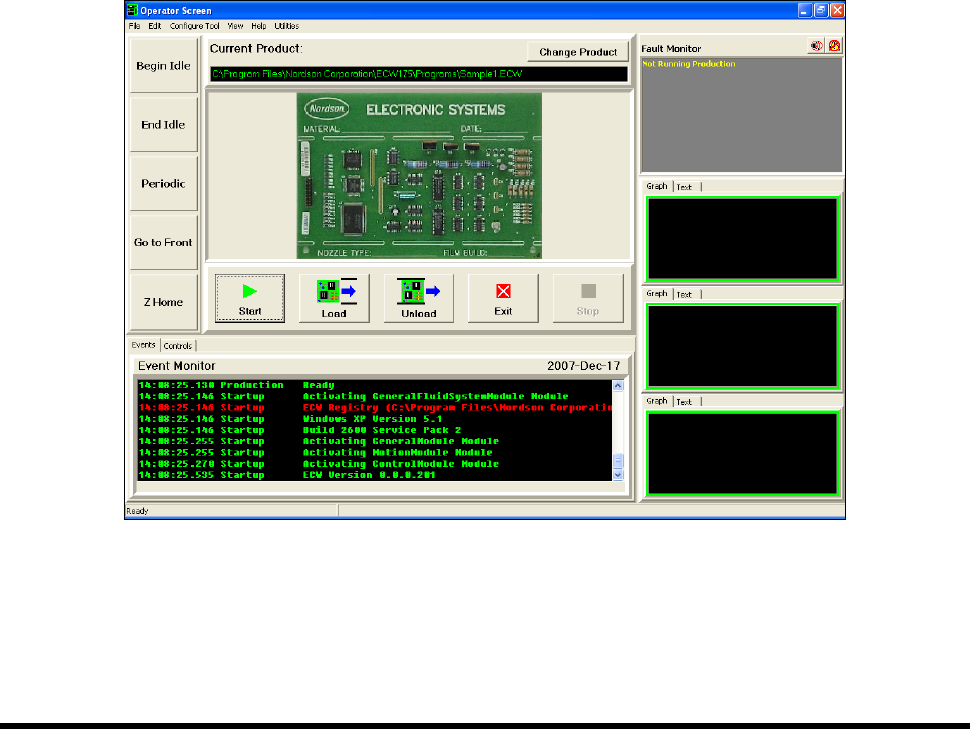

图
3-23
运行程序
–
操作界面
(SL-940E)
58 操作
3.18.2 编辑界面
在编辑界面下运行程序：
:
1. 载入您想要运行的程序，详情参阅 3.17
载入程序
。
2. 将未涂覆产品（线路板或者托盘）放入工作区域内。
当程序在编辑模式下，系统不会检查线路板是否被放在正确位置上。通常在编辑模式下运行程
序，主要是用来调试、测试程序。因此应该格外小心。
3. 按照以下方式，开启程序运行：
按下 [F9] 键。
在菜单中，点击
Run > Run。
点击 工具栏上的 Run 按钮。
备注
当在编辑界面下运行程序时，您可以选择点击 Step 按钮，而不是 Run 按钮来分步执
行载入的程序。每点击一次 step 按钮程序执行一条指令。您也可以在程序运行过程中，点击
Pause 或 Stop 按钮。
以上的操作步骤是对整个程序的操作。您可以再菜单中按 [F6] 键 或者选择 Run > Run
Pattern/Procedure 运行独立的子程序或语句模块。

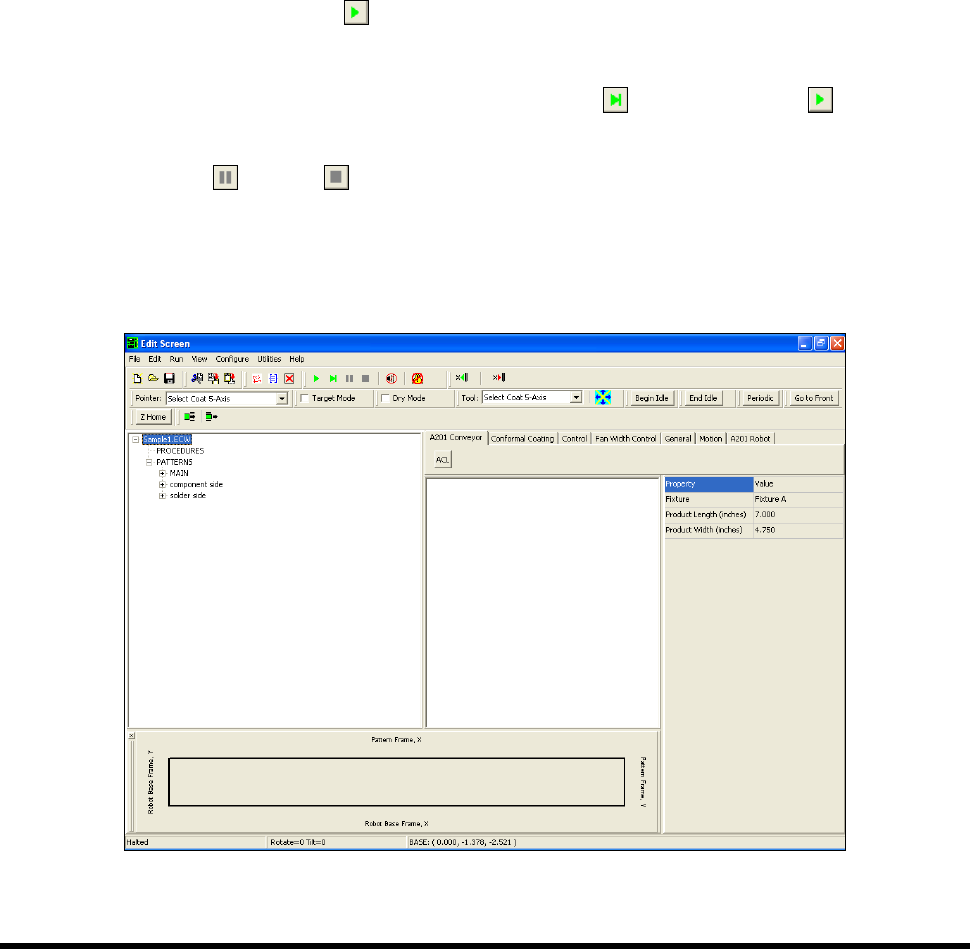

图
3-25
运行程序
–
编辑界面
