介绍 7
1.10.1.2
涂敷区域
以下是 SL-940E/SL-941E 在图 1-3 中所示部件的功能描述。
图
1-3A SL-940E
涂敷区域
图
1-3A SL-941E
涂敷区域
编号
名称
描述
1 点胶头
点胶头可在 XYZ 标系内移动， 且通过涂敷系统软件进行控制。
涂敷喷头、相机、激光指示编程器、.线路板即时传感器都被加装固定在点胶头上。
2
表面涂敷喷头
(SC-400 )
根据您的应用需求，选择性表面涂敷 SL-940E/SL-941E 系列中的喷头可参照表 1-1
进行配置选择。
3
链式传送带
(SL-940E)
参阅 1.10.1.3
传送带
.
4
工件支撑平台
(SL-941E)
SL-941E 中的工件支撑平台为标准制式，确保批量工作时工件的安全。
图
1-3
涂敷区域
4
1
2
3
8 介绍

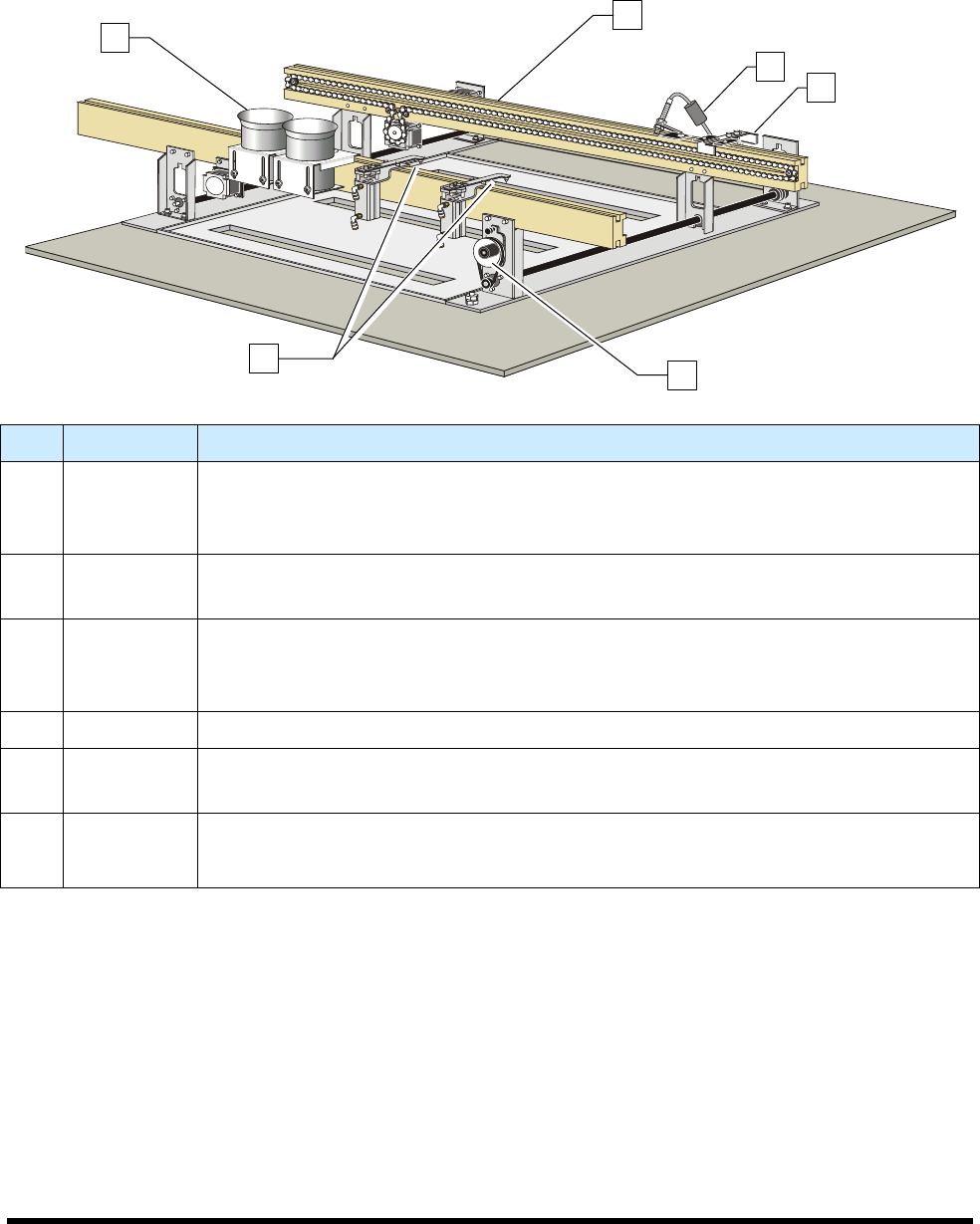

1.10.1.3
传送带
以下是 SL-940E 在 图 1-4.中所示部件的功能描述。
编号
名称
描述
1 溶剂杯
SL-940E 传送带系统配备有两个 125ml 的不锈钢杯。
这两个杯子由支架分别固定在传送带的前轨道上。
一个杯子用来盛放清洗喷嘴的溶剂，另一个杯子用来盛放清洗作业后的涂敷材料。
2 链式传送带
SL-940E 表面涂敷系统的标准配置含一根链式传送带。所有的传送带都符合 SMEMA。
传送带通过 ECXP 软件进行控制。
3
线路板传感
器
线路板传感器被固定在涂敷区域内的传送带轨道上，传感器能探测到工件进入涂敷系统
的即时状况。当传感器把相应信号发送到传送带控制器后，传送带会停止传动，降低定
位销将工件牢牢固定并放置在预定涂敷作业区域内。
4 定位销 定位销为气动装置，主要用来固定随传送带进入系统的涂敷工件。
5
宽度手动调
节钮
宽度手动调节钮可实现传送带轨道间的宽度调整。
6
线路板固定
销
气动的线路板固定销可以插入线路板内的定位孔，确保线路板在精密喷涂作业中，被精
准无误的固定在正确位置上。
图
1-4 SL-940E
传送带
6
5
1
2
3
4
介绍 9

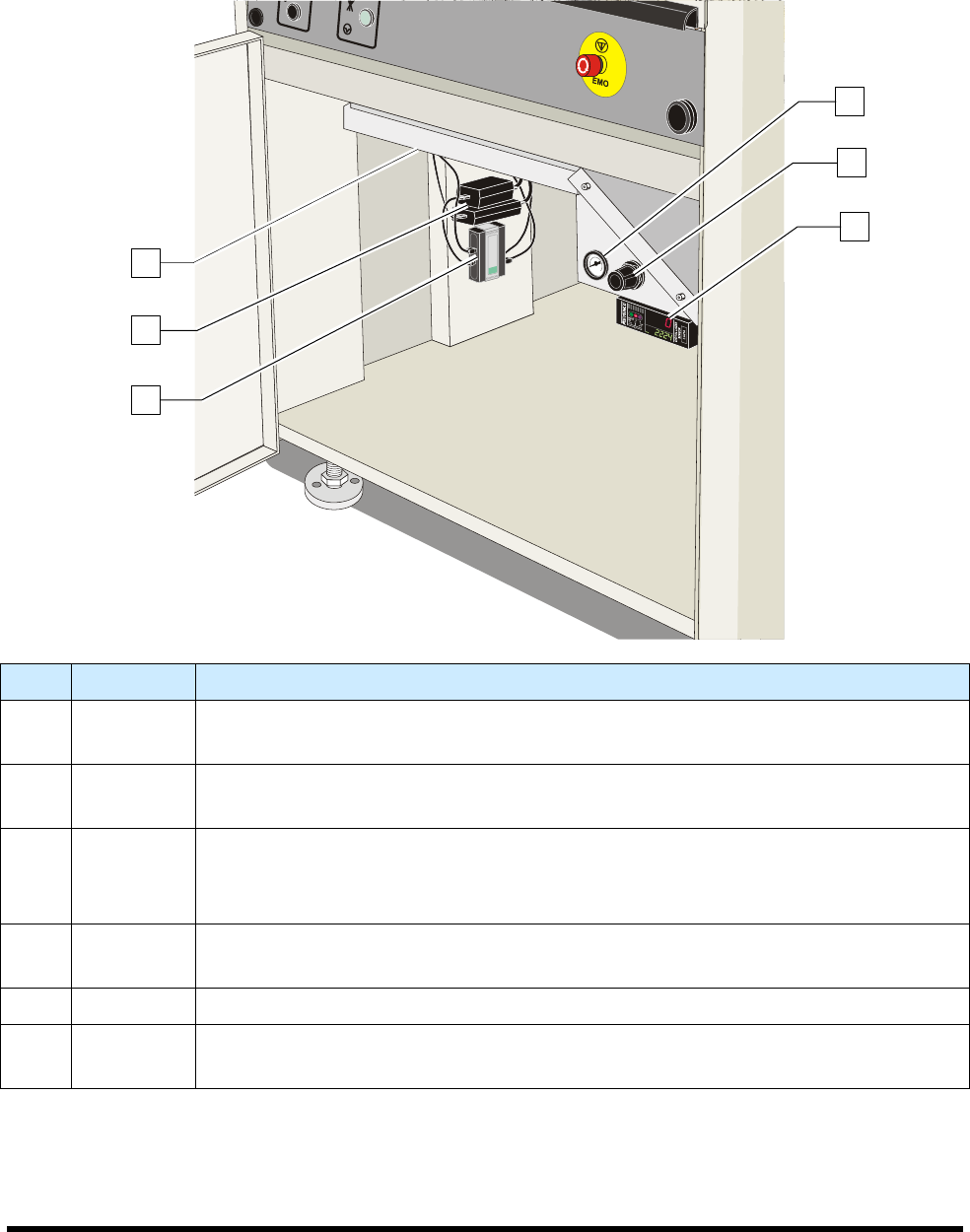

1.10.1.4
前柜
以下是 SL-940E/SL-941E 系列表面涂敷系统 在图 1-5.中所示部件的功能描述。
编号
名称
描述
1
储液罐压力
表
储液罐压力表显示作用于涂敷材料储液罐和溶剂储液罐中的气体压力。
2
储液罐压力
调节阀
储液罐压力调节阀用来控制调节作用于涂敷材料储液罐和溶剂储液罐中的气体压力。
3
激光扇形宽
度控制放大
器（选配）
激光扇形宽度控制实现表面涂敷工艺的闭环控制，能对表面涂敷作业过程中对流体扇形
宽度产生影响的多种环境因素进行参数
自动补偿。
4
USB 集线
器
USB 集线器负责将计算机的 USB 信息分配到主 PWA、传输带 PWA 和其他各零部件。
5 计算机电源 计算机电源主要提供对笔记本电脑的电源供应。
6 防喷盘
在流体喷溅或者发生过喷时，防喷盘对涂敷系统提供相应保护。该盘可以取出、便于清
洗，安全起见，设计了安全连锁功能。
图
1-5
前柜
6
2
3
1
5
4
